产线测试区仪器屏幕上，接收波形被一层层叠起来，中间亮出一块空白，像一只睁开的眼。同样的模块，为什么有的眼图张得很开、有的却眯成一条缝？差别在信号走过的每一段链路：噪声把电平糊住，抖动把边沿晃散，眼睛就跟着眯。眼图负责把信号质量画出来，误码率负责把错误数出来，出厂测试就是拿一张图和一个数字把关。这篇先讲清眼图怎么叠出来，再接上误码率 10⁻¹² 的换算法，最后落到产线上模板快筛与误码长测怎么配合。
01眼图是怎么叠出来的眼图不是一个专门的测量原理，而是一种画法。仪器把收到的波形按比特周期切成小段，所有段对齐起点，叠画在同一张图上。UI（Unit Interval，单位间隔）指一个比特周期，窗口通常取 2 个 UI。几千个比特叠完，1 连成一片高电平带，0 连成一片低电平带，跳变沿在中间交叉，图形酷似一只眼睛——眼图因此得名。链路越干净，各段波形挤得越拢，眼睛越清楚。

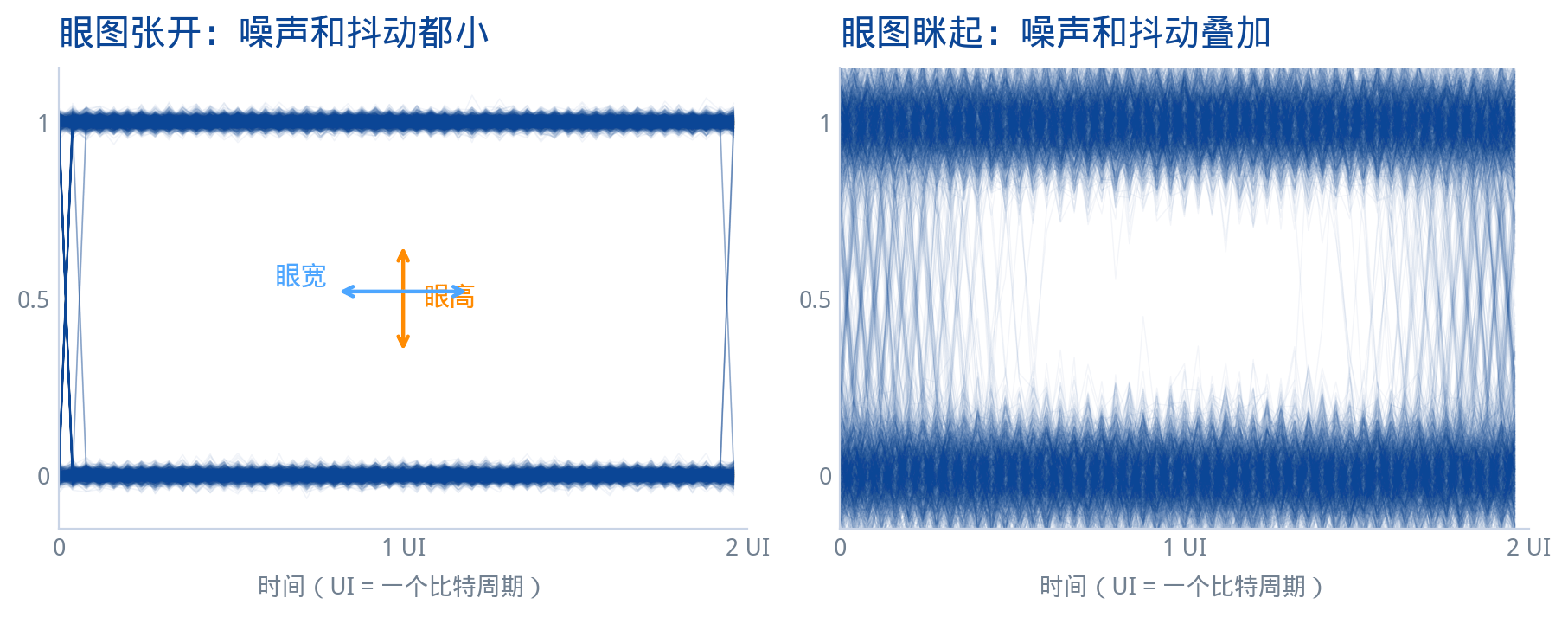

▲ 图 1 ｜ 眼图张开与眯起的对比
读眼图抓两个尺寸。眼高：上下两条电平带之间的垂直空隙，代表幅度判决余量——噪声越大，电平带糊得越开，眼高越小；眼宽：左右两个交叉点之间的水平空隙，代表时间判决余量——抖动越大，跳变沿散得越宽，眼宽越窄。噪声和抖动都小，眼睛才张得开。
02误码率：把错误数出来眼图直观，但验收认数字。BER（Bit Error Rate，误码率）等于出错的比特数除以传输的总比特数。IEEE Std 802.3ae-2002 给 10GBASE-R 接口划的线是 BER ≤ 10⁻¹²——平均每万亿个比特，出错的不到 1 个。
10⁻¹² 换算成时间就清楚了：10.3125Gbps 的链路传完 10¹² 个比特约需 97 秒（10¹² ÷ 10.3125×10⁹ ≈ 97 秒），25.78125Gbps 约 38.8 秒。也就是说，链路要连续跑上一两分钟，才「平均」出现一个错比特——所以 BER 长测动辄按小时计，是在用时间换置信度。
再换到帧层面：一个 1518 字节的标准以太网帧共 12144 bit，按 10⁻¹² 的误码率，平均约八千二百多万帧才有一个帧里的某个比特出错。对上层业务这意味着物理层的错误几乎感知不到；对模块厂商这则意味着，链路预算里的每一分余量都要实打实留够，没有捷径。
03眼睛越开，误码越少眼图和误码率的因果，落在接收机的判决方式上：接收端在每个比特的中心时刻采样一次，高于判决门限判 1，低于判 0。眼高越大，采样点离门限越远，噪声把电平推进对面区域的概率越低；眼宽越大，最佳采样时刻前后可容忍的时钟偏移越大。眼睛一旦眯起来，两条余量同时被压缩，误码率随之抬升，而且不是线性地抬。
标准把这条因果写成了可执行的条款。802.3ae 规定发射机在 TP2 参考点套用眼图模板，波形不得侵入模板划出的禁入区；接收机则做「受压眼」测试——仪表故意注入噪声与抖动，把眼图压劣之后再验证 BER 仍达标。更早的 ITU-T G.957 也给 SDH 光接口规定了发送机眼图模框。两套体系殊途同归：与其等误码发生，不如提前量好余量。
到 100G/400G 时代，单波速率上去，方案转向 PAM4 调制加 FEC 前向纠错：PAM4 一个码元携带 2 比特，眼图变成上下叠着的 3 只小眼，天然更挤；FEC 在接收端把残余误码纠正回来。眼图从「一票否决」变成链路健康的一环，但看眼识信号的逻辑没有变。
04出厂前怎么把关光模块出厂前，行业通行的做法是连过两道关。第一道眼图快筛：模块上电打码，仪器叠出眼图并套上模板，几秒钟筛掉发射眼不良的个体。

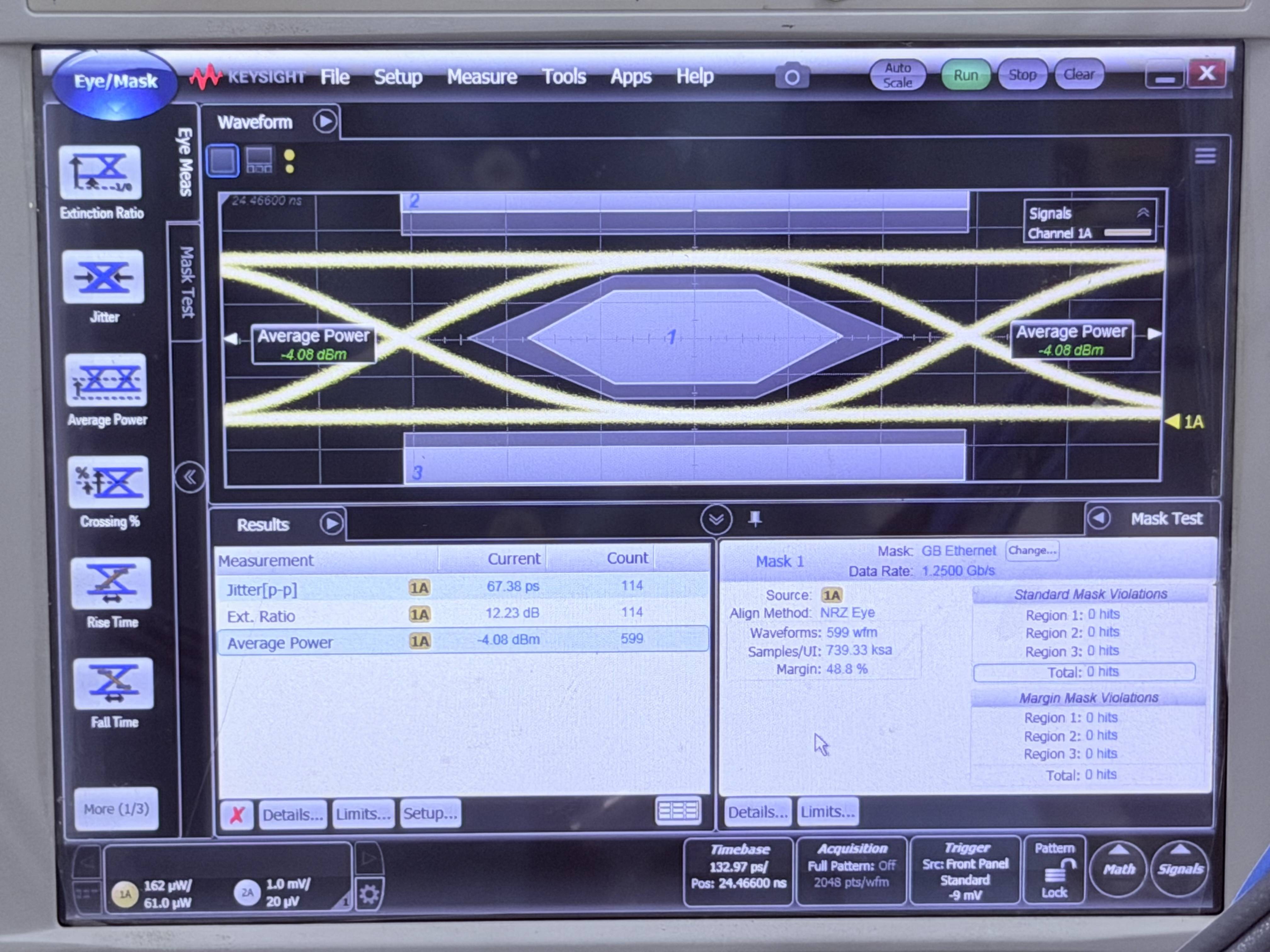

▲ 图 2 ｜眼图快筛实测
第二道误码长测：仪器发送 PRBS 2³¹−1 伪随机码型（PRBS，Pseudo-Random Binary Sequence，伪随机二进制序列，其最长连 0、连 1 分布与真实业务流足够接近），连续统计 BER 直到规定时长。

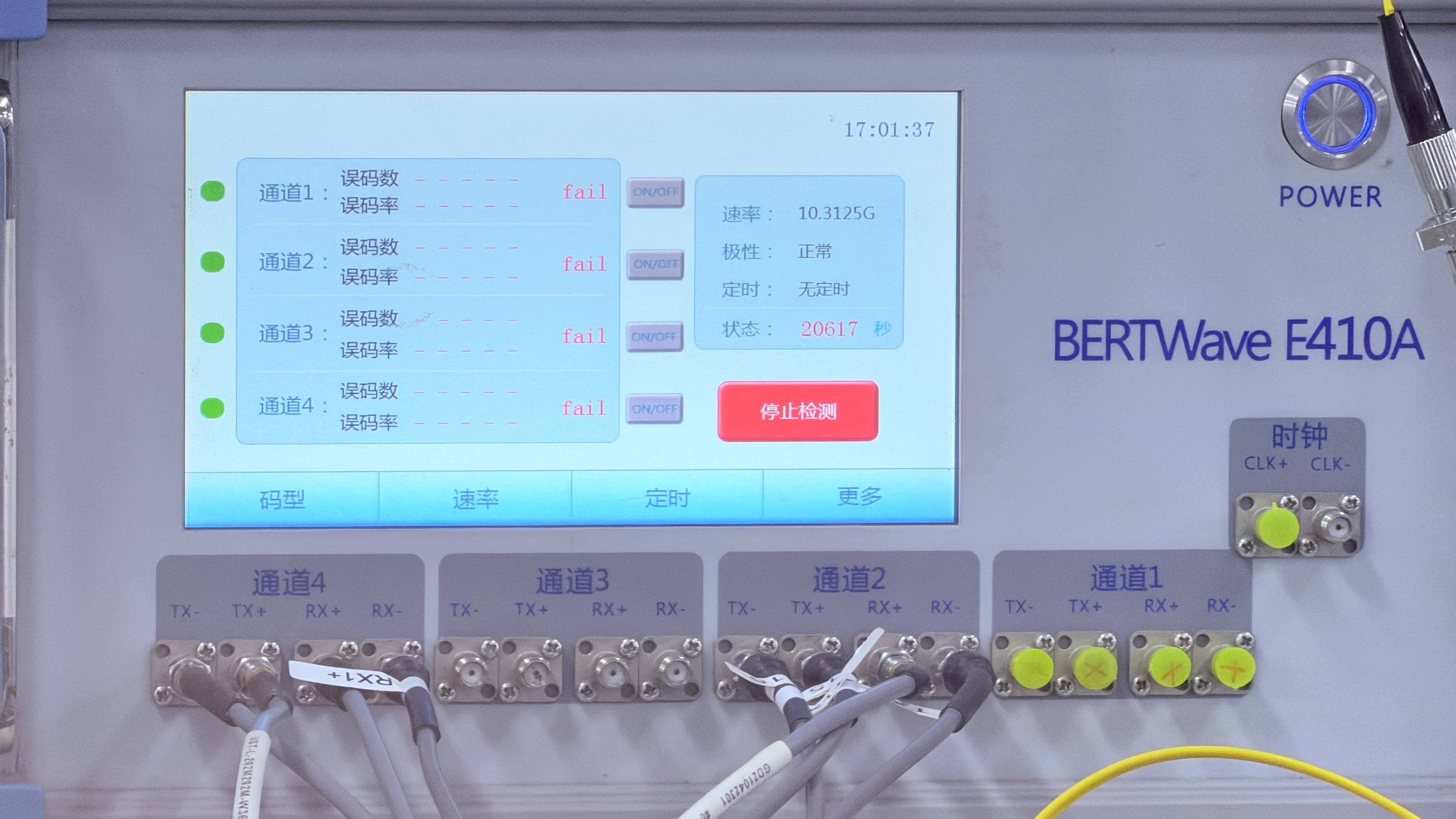

▲ 图 3 ｜BERTWave 实测
两道关各答一个问题：快筛回答「这批里有没有明显不良」，长测回答「好到什么程度、稳不稳」。只看眼图不测 BER，漏掉缓慢劣化；只测 BER 不看眼图，定位不了原因。以上为行业通行做法，具体流程以各厂商测试规范为准。
回到开头产线上那块屏幕：眼睛张得开，说明幅度与时间两头的余量都留够了；BER 压得住 10⁻¹²，说明这些余量经得起长跑。一张图加一个数字，就是光模块出厂前的两道凭证。
