PFA（可溶性聚四氟乙烯）和PTFE（聚四氟乙烯）同属于含氟高分子材料，核心性能都保留了氟树脂的耐高低温、强耐腐蚀、高绝缘特性，但在分子结构、加工方式、性能细节和适用场景上存在明确区别，具体差异如下：
- 分子结构差异 PTFE的分子主链完全由-CF₂-CF₂-重复单元构成，分子链对称性极强、结晶度很高，熔体状态下粘度极高，几乎无法流动； PFA是在四氟乙烯单体的基础上，引入了少量全氟烷氧基乙烯基醚作为共聚单体，分子主链上接枝了少量全氟烷氧基侧链，这种结构改动大幅降低了材料的熔融粘度，同时保留了PTFE大部分的全氟结构特性。

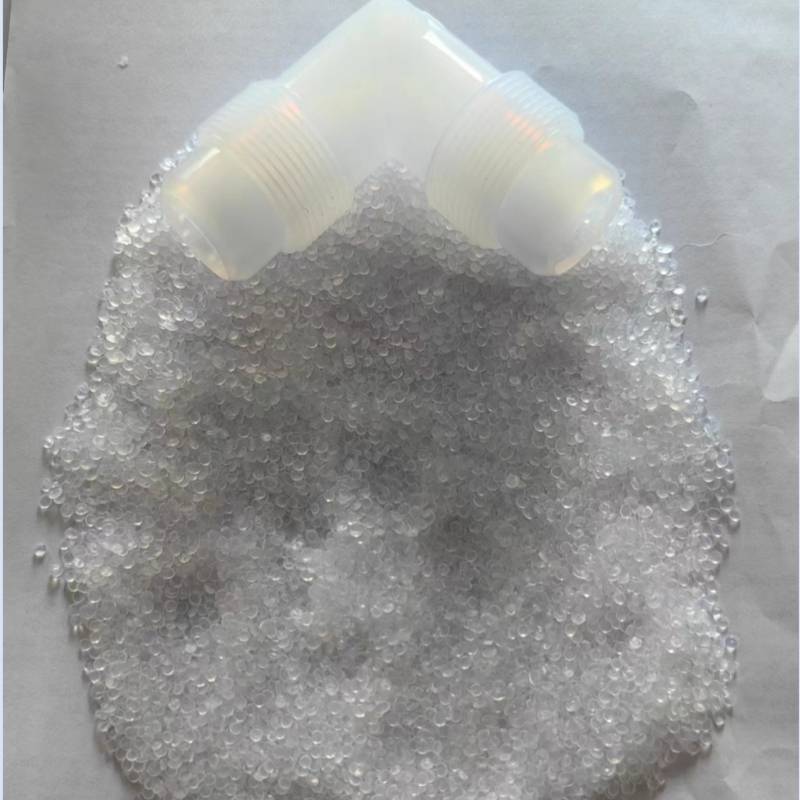

- 加工成型方式差异 PTFE受极高熔体粘度限制，无法使用常规的热塑性塑料熔融加工工艺，只能采用类似粉末冶金的冷压烧结方式：先将粉料在高压下冷压成坯体，再送入高温烧结炉中加温熔合固化，加工流程长、复杂形状构件成型难度大，后期还需要额外做二次整形处理； PFA属于可熔融加工的热塑性氟树脂，熔体流动性能良好，可直接使用注塑、挤出、模压、吹塑等常规热塑性加工工艺，加工效率更高，能够直接成型结构更复杂的制品，也可通过熔融挤出获得均匀的无缝衬里层，施工便捷度远高于PTFE。
- 关键性能细节差异 耐温区间：两者长期使用温度均覆盖-200℃~260℃，但PFA的短期耐温上限略高，可达到300℃，且高温下的机械保持力更优；PTFE在260℃以上长期放置会出现明显的软化蠕变现象。 机械特性：PFA的抗蠕变性能、耐弯曲疲劳强度远优于PTFE，不存在PTFE典型的“冷流”缺陷，长期受力下尺寸稳定性更强，同时PFA的透明度更高，是半透明状的材料，而PTFE为完全不透明的白色蜡状材质。 绝缘性能：二者都属于顶级绝缘材料，但PFA的介电常数、介质损耗因数更低，且高频下电气性能的稳定性优于PTFE，薄膜类制品的厚度均匀性也更容易控制。 耐应力开裂性：PFA的抗环境应力开裂性能远超PTFE，在强腐蚀介质长期浸泡下，不会像PTFE那样容易出现应力发白、开裂的问题。 纯度等级：PFA更容易制备成超高纯度的级别，材料内部的析出离子含量极低，半导体行业用的电子级PFA可以做到极低的金属离子析出水平，而PTFE受烧结工艺限制，内部残留杂质的控制难度更高。
- 典型应用场景差异 PTFE多用于对成本敏感、形状简单的基础防腐衬里、密封垫片、生料带、普通绝缘零部件，以及无需二次加工的大型板材、棒材坯料； PFA更多应用在中高端场景：半导体芯片制造的高纯化学药液输送管路、阀门、储罐内衬，高要求的电子元器件绝缘包覆，实验室高纯酸碱器皿，以及要求长期免维护、抗蠕变的精密防腐构件，部分需要透明可视的腐蚀流体输送场景也只能选用PFA材质。
- 成本差异 相同规格下PFA的材料售价通常是PTFE的2~4倍，加工配套的工艺要求也更高，整体应用成本显著高于PTFE，一般仅在PTFE无法满足使用要求的场景下选用。
