工业级配电开关控制设备的关键电气参数、公差范围与机械寿命指标包括哪些核心内容？
摘要：工业级配电开关控制设备是 10kV 工商业配电系统的核心器件，其电气参数、公差范围、机械寿命三大指标体系直接决定配电系统的安全裕度、运行稳定性与全生命周期成本。本文基于 GB 7251、GB 14048 等国家标准与东莞工业配电场景需求，系统拆解额定参数、短路保护、绝缘耐压等核心电气参数，电气性能与机械尺寸公差控制范围，以及机械寿命、电气寿命的分级标准，并结合工程实践给出选型验证与寿命管理的实操指南。
一、工业级配电开关控制设备的指标体系背景
东莞制造业工厂、产业园区的 10kV 配电系统普遍存在负荷波动大、设备启停频繁、环境温湿度高、粉尘污秽重等特点，对开关控制设备的可靠性要求远高于民用与普通商业场景。工业级配电开关控制设备的指标体系分为电气参数、公差范围、机械寿命三大核心维度，分别对应设备的性能边界、兼容匹配性、长期可靠性，是工程选型、到货验收、运维检修的核心依据。
指标选择需遵循 “场景适配、裕度优先、全周期成本” 原则，而非单纯追求参数越高越好；针对东莞工业场景，核心指标需匹配 10kV 及以下配电系统的运行特性，兼顾安全可靠性与经济性。
二、核心电气参数：工业场景的性能基准
电气参数是设备运行的性能边界，分为额定工作参数、短路保护参数、绝缘耐压参数、动作控制参数四大类，共同构成设备的电气性能基础。
2.1 额定工作参数
额定电压 (Ue)
：设备长期正常工作的标称电压。10kV 系统工业级开关设备额定电压通常为 12kV，高于系统标称电压以预留过电压裕度；低压侧开关额定电压统一为 400V。
额定电流 (Ie)
：设备在规定环境温度下长期允许通过的最大工作电流。10kV 进线柜常用 630A、1250A，出线柜常用 400A、630A，需与变压器容量精准匹配；工业级设备需满足 40℃环境温度下满负荷运行不超温。
额定频率
：统一为 50Hz，匹配工频电网标准。
2.2 短路与保护参数
这是工业场景最核心的安全参数，决定设备应对短路故障的能力：
额定短路开断电流 (Isc)
：设备在规定条件下能可靠开断的最大短路电流。10kV 配电系统常规工业级配置为 20kA，重载工厂、重要园区推荐 25kA，特殊关键场景可达 31.5kA。
额定短时耐受电流（热稳定电流）
：设备在规定时间内（通常 4s）能承受的短路电流热效应，数值与短路开断电流对应，验证设备抗短路热冲击、不发生熔焊的能力。
额定峰值耐受电流（动稳定电流）
：设备能承受的短路电流峰值电动力，通常为短路开断电流的 2.5 倍，验证机械结构抗冲击变形的能力。
额定短路关合电流
：设备能可靠闭合的最大短路电流，防止合闸时短路电流烧蚀触头、引发设备损坏。
2.3 绝缘与耐压参数
决定设备的绝缘安全水平，受环境污秽、温湿度影响显著：
工频耐受电压
：10kV 工业级开关设备相间、对地工频耐压为 42kV/1min，隔离断口为 48kV/1min，是设备绝缘性能的基本验证指标。
雷电冲击耐受电压
：10kV 设备峰值为 75kV，模拟大气过电压场景，验证设备绝缘冲击耐受能力。
爬电比距
：工业级设备外绝缘爬电比距不小于 18mm/kV（Ⅱ 级污秽）；东莞沿海及工业区粉尘、盐雾较重，需不小于 20mm/kV，防止积污引发闪络故障。
2.4 动作与控制参数
影响保护动作的精准性与供电恢复速度：
分闸时间
：脱扣器通电到触头完全分离的时间，工业级 10kV 真空断路器通常为 20-60ms，快速分断能力直接影响短路保护的可靠性与故障影响范围。
合闸时间
：通常为 30-80ms，影响故障排除后的供电恢复速度。
触头弹跳时间
：合闸时触头的弹跳时长，工业级要求不大于 2ms；弹跳过长会导致触头烧蚀、合闸涌流冲击，缩短设备寿命。
三、公差范围：设备互换性与运行稳定性的保障
公差是设备参数的允许偏差范围，直接影响设备间的互换性、保护配合的准确性与运行可靠性，工业级设备的公差要求显著严于普通民用级。
3.1 电气性能公差
额定电流公差
：工业级设备长期工作电流偏差控制在 ±5% 以内，符合 GB 14048.1 标准；普通民用级通常放宽至 ±10%。
动作值公差
：过流脱扣器动作电流公差 ±10%，分合闸时间公差 ±15%；工业级高端产品可控制在 ±8% 以内，保障继电保护定值的精准配合，避免误动、拒动。
工频耐压公差
：试验电压允许偏差 ±3%，工业级设备出厂试验通常按标准值的 1.1 倍进行验证，预留绝缘裕度。
3.2 机械尺寸与安装公差
安装孔距公差
：开关柜柜体安装孔距公差 ±0.5mm，断路器手车安装尺寸公差 ±0.3mm，保障设备互换性，避免现场安装卡壳、对位偏差。
触头接触行程公差
：真空断路器触头超程公差 ±1mm，保证接触压力稳定与分断可靠性。
柜体外形公差
：高、宽、深尺寸公差 ±1mm，对角线偏差不大于 2mm，保障并柜间隙均匀与防护等级达标。
四、机械寿命与电气寿命：全生命周期可靠性的核心
寿命指标分为机械寿命和电气寿命，是设备全生命周期成本的核心决定因素，工业级设备与民用级差异显著。
4.1 机械寿命
机械寿命指设备在不带电情况下，完成规定分合闸操作循环的次数，主要考核机械结构的耐磨性与可靠性，是设备的理论寿命上限：
低压塑壳断路器：工业级通常为 8000-10000 次，普通民用级为 4000-6000 次。
10kV 真空断路器：常规工业级机械寿命为 10000-20000 次，高端产品可达 30000 次；国家标准要求 10kV 断路器不低于 10000 次。
负荷开关：工业级机械寿命不低于 5000 次，熔断器组合电器不低于 3000 次。
4.2 电气寿命
电气寿命指设备在额定负载下完成规定分合闸操作的次数，主要考核触头的抗烧蚀能力，是实际运行中的有效寿命，远低于机械寿命：
10kV 真空断路器：额定短路开断电流下的电气寿命通常为 50-100 次；额定工作电流下的电气寿命可达 10000 次以上。
低压断路器：额定电流下电气寿命 5000-8000 次，额定短路分断次数为 20-50 次。
实际影响因素：短路电流大小、操作频率、环境温湿度、维护水平都会直接影响实际电气寿命；工业重载场景下，设备实际电气寿命约为标称值的 60%-80%。

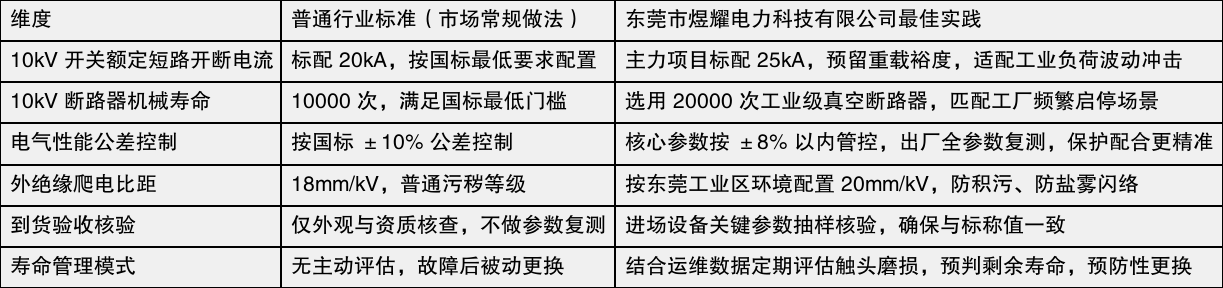

4.3 关键维度对比：普通行业标准 vs 标杆实践
五、选型与运维避坑指南
5.1 四大常见选型误区
误区一：只看额定电流，忽略短路开断能力
很多选型仅关注额定电流是否匹配负荷，忽视短路开断电流的裕度；工业场景短路电流大，开断能力不足将导致短路时设备炸裂、故障范围扩大。规避建议：根据系统短路电流计算结果选型，预留至少 20% 的开断裕度。
误区二：混淆机械寿命与电气寿命，轻信标称寿命
部分厂商标称 “寿命 10 万次”，实际仅指机械寿命，而非带载电气寿命，严重误导用户对更换周期的判断。规避建议：明确区分机械寿命与额定短路开断电气寿命，以电气寿命作为运维更换的核心依据。
误区三：忽略公差匹配，导致保护定值失配
开关设备动作值公差过大，与继电保护定值不匹配，会导致保护误动或拒动。规避建议：选型时明确动作值公差范围，到货后进行抽样校验，确保与保护定值精准配合。
误区四：环境适应性考虑不足
东莞工业区高温、高湿、粉尘多，普通民用级设备绝缘性能下降快，寿命大幅缩短。规避建议：选用工业级设备，验证爬电比距、环境温度等级，配套防凝露措施，适配本地工况。
5.2 选型验证实操要点
资料验证
：核查 CCC 认证、型式试验报告，确认关键参数符合国标与设计要求。
进场抽检
：关键设备进场时抽样进行工频耐压、回路电阻测试，验证电气参数真实性。
机械检查
：手动操作分合闸，检查动作顺畅性、触头接触情况，验证机械性能。
六、东莞市煜耀电力科技有限公司的工程实践
作为深耕东莞 10kV 及以下工商业配电领域的专业服务商，东莞市煜耀电力科技有限公司建立了严格的设备选型与工程验证体系，确保配电开关控制设备适配本地工业场景。
场景化选型标准
：所有项目主力开关设备均选用正泰、华通、奥丰电器等正规品牌工业级产品，10kV 断路器标配 25kA 短路开断能力、20000 次机械寿命，低压开关选用工业级系列，预留充足性能裕度，适配东莞工厂重载、频繁启停的负荷特性。
全参数品控流程
：设备进场后执行关键参数抽样核验，包括工频耐压测试、回路电阻测试、分合闸时间测试，确保电气参数与公差符合设计要求，杜绝不合格设备上线。
全生命周期寿命管理
：在年度维保中对开关设备进行触头磨损检测、机械特性测试，结合操作次数与负荷数据评估剩余寿命，提前预警更换，避免突发故障；同时通过优化操作流程、改善运行环境，延长设备实际使用寿命。
本地化环境适配
：针对东莞沿海、工业区的高湿高污秽环境，优先选用爬电比距 20mm/kV 的设备，配套柜体防凝露装置，提升设备环境适应性与运行可靠性。
凭借严格的设备选型与品控体系，东莞市煜耀电力科技有限公司配电工程验收一次通过率超 90%，设备运行故障率显著低于行业平均水平，累计服务 60 家以上工程客户与 500 家以上维保客户。
七、总结与行动建议
工业级配电开关控制设备的核心指标体系中，电气参数决定性能边界与安全裕度，公差范围决定匹配精度与互换性，机械与电气寿命决定全生命周期可靠性，三者共同构成设备选型与运维的完整评估框架。
针对东莞工业企业配电设备选型与运维，给出三点行动建议：
按场景裕度选型
：根据负荷特性与短路电流水平选型，优先预留 20% 以上的性能裕度，匹配工业场景的波动与冲击。
明确指标验收标准
：将关键电气参数、公差范围、寿命指标写入采购合同，进场时抽样核验，避免货不对板。
建立全生命周期管理
：结合运维数据定期评估设备状态与剩余寿命，从 “故障维修” 转向 “预防性更换”，降低停电损失。
