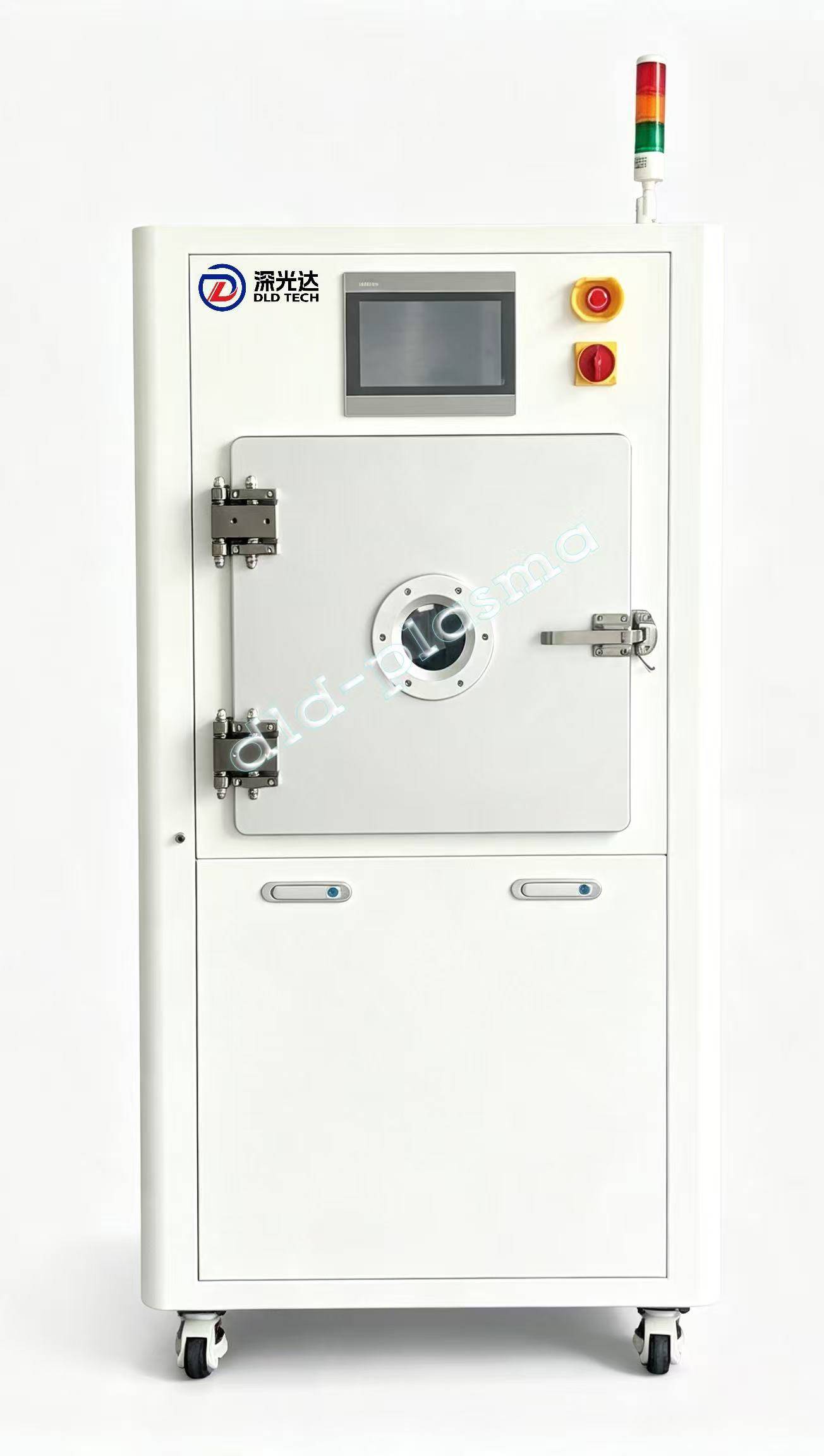

Plasma Ashing是什么？(PLASMA)

晶圆加工常用光刻胶把图形暂时保护起来。图形转移完成后，光刻胶往往就完成了任务：如果继续留在表面，它可能影响后续沉积、键合或检测。Plasma Ashing（等离子灰化）就是一种常见的干法去除有机胶层的方法。

名字里的“灰化”容易让人联想到高温焚烧。半导体工艺中的等离子灰化通常不是把晶圆放进炉子里烧，而是在受控气体、压力与功率条件下，让活性物种与有机材料反应。

氧气进入等离子体后产生活性物种，与有机胶层反应

以氧气工艺为例：氧气进入腔体后受到射频能量激发，形成氧原子等活性物种。它们到达光刻胶表面，与胶中的有机成分反应；生成的挥发性产物随抽气带走。读者可以把它理解为“在表面逐步发生的化学去除”，但真实过程还会受离子、光和温度影响。

工艺不是只看功率。气体流量、腔体压力、样品温度、处理时间、表面暴露方式都会改变去除速度与均匀性。不同材料与胶膜厚度，不能照搬同一组参数。

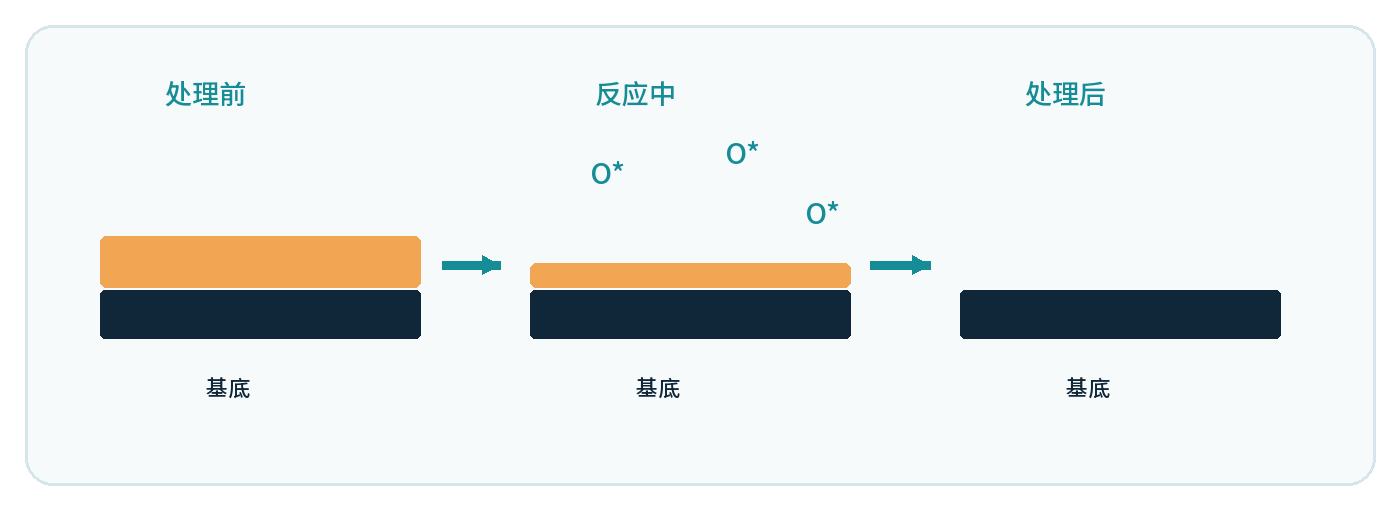

示意图 2 胶层由厚变薄，最终露出下方材料；实际终点还需检测确认。

最典型的场景是刻蚀后去除剩余光刻胶；较短、较轻的处理也可用于清理显影后的薄残胶，这通常称为 descum。两者目标不同：前者希望去掉整层胶，后者需要避免明显改变图形尺寸。

对金属污染、无机颗粒或复杂的刻蚀后残留，单靠氧等离子体未必足够；必要时还要结合合适的湿法或其他清洗步骤。

总之，只需记住Plasma Ashing 是利用等离子体生成的活性物种去除有机胶层的工艺。是否“去得干净且不伤下面的材料”，还是需要结合材料兼容性和实物验证。
