调好浓度不如调对流变，屈服应力・剪切粘度・拉丝长度才是配方底层逻辑
做核聚糖晶球的人几乎都遇过这类无解的问题：同样的原料比例，实验室用注射器滴得又圆又好，一上工厂滴珠机就全程拉丝拖尾；同样的滴头，低速滴注颗颗饱满，一提速就液滴破碎、不成球形。反复加减海藻酸钠浓度，始终找不到稳定区间。
问题的核心在于，绝大多数配方思路都只盯着 “海藻酸钠浓度 + 钙盐浓度”，却忽略了一个更底层的变量：水相的流变特性。核聚糖液滴从挤出、断裂、下落到接触钙浴成型的全过程，本质是流体力学过程，液滴能不能断干净、能不能成球、会不会拉丝，早在接触钙离子之前就已经由水相的流变属性决定了。
和之前讲过的交联路径、内芯渗透压逻辑完全不同，本文从流体流变学的全新维度出发，拆解 4 类对应不同设备与场景的流变型配方，讲清楚每个助剂背后的流变作用，让配方调试从 “凭感觉加减” 变成 “按参数调控”。

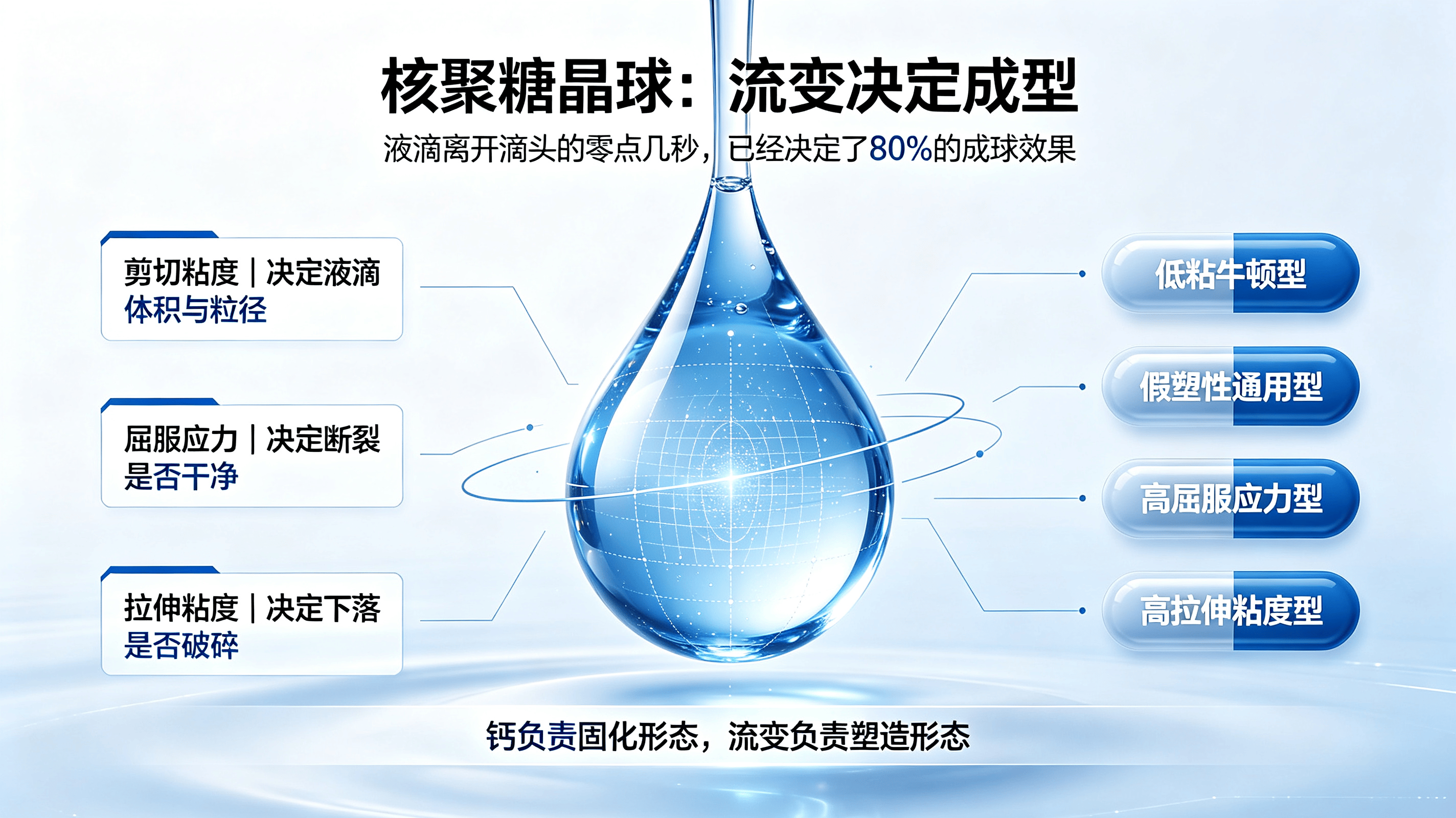

一、核心底层：决定成型的三个流变关键参数
海藻酸钠水溶液属于典型的高分子假塑性流体，其成型能力由三个核心参数决定，所有配方调整本质都是在调控这三个参数：
- 剪切粘度（η） 流体在剪切作用下的粘稠程度，直接决定液滴体积、滴落速度和粒径大小。粘度越高，相同滴头下液滴越大、滴落越慢；粘度过低则液滴易破碎，粒径不均。 调控方式：海藻酸钠浓度、分子量（粘度型号）、体系温度。
- 屈服应力（τ₀） 让流体开始流动所需的最小剪切力，决定液滴断裂的 “干净程度”。屈服应力足够高时，液滴到临界重量会干净断裂，无拖尾拉丝；屈服应力不足时，液滴会拉出细丝，长时间断不开，形成拖尾、连珠。 调控方式：黄原胶、结冷胶等凝胶助剂的添加量，以及海藻酸钠的分子聚集状态。
- 拉伸粘度（ηₑ） 流体被拉伸时的粘稠程度，决定液滴下落过程中的形态稳定性。拉伸粘度足够时，液滴在空中保持球形，不因空气阻力变形破碎；拉伸粘度过低，高速滴落时会被拉扁、碎裂。 调控方式：高分子量海藻酸钠比例、复配胶体的协同作用。
核心结论：没有通用的 “最佳浓度”，只有匹配设备滴速、滴头孔径、目标粒径的最佳流变区间。

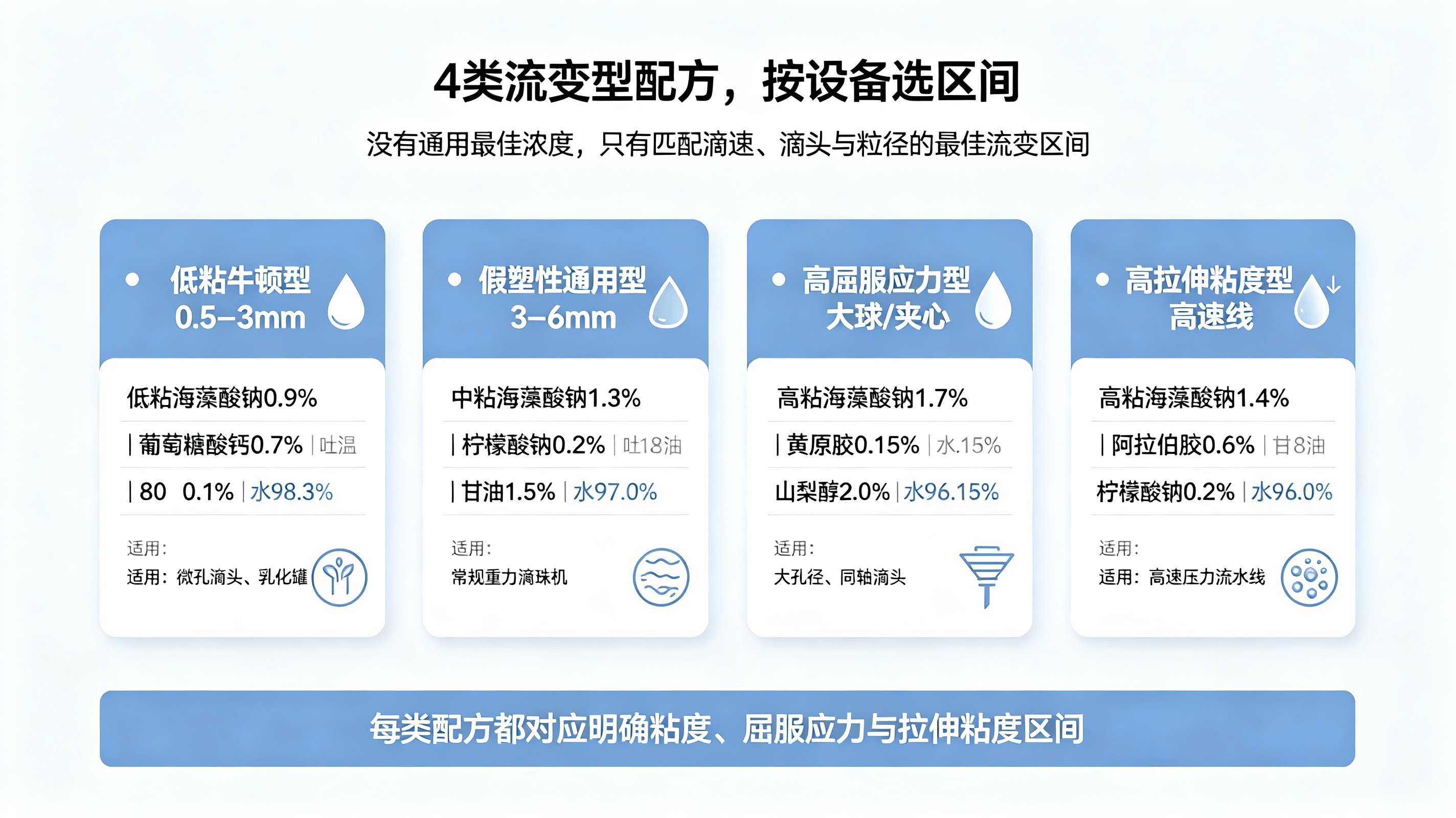

二、4 类量产验证流变型配方（全场景覆盖）
以下配方均为质量百分比，基准温度 25℃，每套配方对应明确的流变特性与适配设备，可直接对应设备选型使用。
1. 低粘牛顿型配方（0.5-3mm 小微球专用）
流变特征：低剪切粘度，接近牛顿流体，无明显屈服应力，流动性极佳，滴落断裂干净，无拉丝。 适配设备：微孔滴头、乳化罐、微流控芯片，适合小粒径高精度微球。 设计逻辑：用低分子量海藻酸钠控制低粘度，避免高分子链缠结导致的拉丝，配合高剪切环境成型。
代表性配方：1mm 级精密微球
表格
配套油相（乳化法用）： 矿物油 97.5% + 司盘 80 2.5%
操作要点： 水相粘度控制在 50-80cps，剪切速率 100s⁻¹ 下接近牛顿流体；乳化剪切速率≥800rpm，保证小粒径均匀分布；成品球形度高，无拖尾，粒径偏差≤±0.1mm。
2. 假塑性通用型配方（3-6mm 常规爆珠）
流变特征：典型假塑性流体，剪切变稀特性明显，静置时粘度高，剪切时粘度下降，兼顾储存稳定性与滴落成型性。 适配设备：常规重力式滴珠机、单头 / 多头滴注设备，是行业量产最主流的流变类型。 设计逻辑：中浓度中粘度海藻酸钠，配合少量助剂优化假塑性指数，在滴头剪切作用下粘度降低，顺利挤出，离开滴头后粘度回升，快速定型。
代表性配方：通用食品级爆珠
表格
配套钙浴：乳酸钙 1.3% + 纯化水 98.7%
流变参数基准： 剪切速率 10s⁻¹（静置近似）粘度 200-250cps；剪切速率 100s⁻¹（滴头处近似）粘度 80-100cps；假塑性指数 n≈0.6。 操作要点：滴头孔径 1.0-1.5mm，滴速 40-80 滴 / 分钟，滴落无拉丝，球形度佳，适配绝大多数常规量产场景。
3. 高屈服应力型配方（大粒径 / 夹心油珠专用）
流变特征：高屈服应力，高静置粘度，结构感强，液滴断裂干净，且液滴内聚力强，能稳定包裹内芯不偏心。 适配设备：大孔径滴头、同轴共挤滴头，适合 8mm 以上大球、夹心油珠产品。 设计逻辑：通过复配高屈服应力胶体，提升水相的结构强度，保证大液滴和夹心液滴的形态稳定，避免内芯偏移、液滴拉长。
代表性配方 1：8-10mm 大颗晶球
表格
配套钙浴：氯化钙 1.6% + 纯化水 98.4%
代表性配方 2：5-6mm 夹心精油珠
表格
流变参数基准：屈服应力≥0.5Pa，保证同轴挤出时壁相对内芯的包裹力，油芯不偏心、不泄漏。 操作要点：同轴滴头内外流速比 1:1.2，滴头距液面 12cm，液滴下落过程中保持完整球形，接触钙浴后快速定型。
4. 高拉伸粘度型配方（高速流水线专用）
流变特征：高拉伸粘度，抗拉伸变形能力强，高速滴落时液滴不破碎、不飞溅，成型稳定性好。 适配设备：钢带式高速流水线、压力式滴注设备，适合大产量快速生产。 设计逻辑：复配高分子量组分，提升流体的拉伸粘度，抵消高速滴落时的空气阻力和剪切力，保证液滴形态完整。
代表性配方：高速流水线大产量爆珠
表格
配套钙浴：氯化钙 1.5% + 纯化水 98.5%
流变参数基准：拉伸粘度≥剪切粘度的 3 倍，保证高速下的形态稳定性。 操作要点：滴速 120-180 滴 / 分钟，流水线速度 10-15m/min，液滴高速下落不碎裂，成型率≥99%，单头日产可达 5 万颗以上。

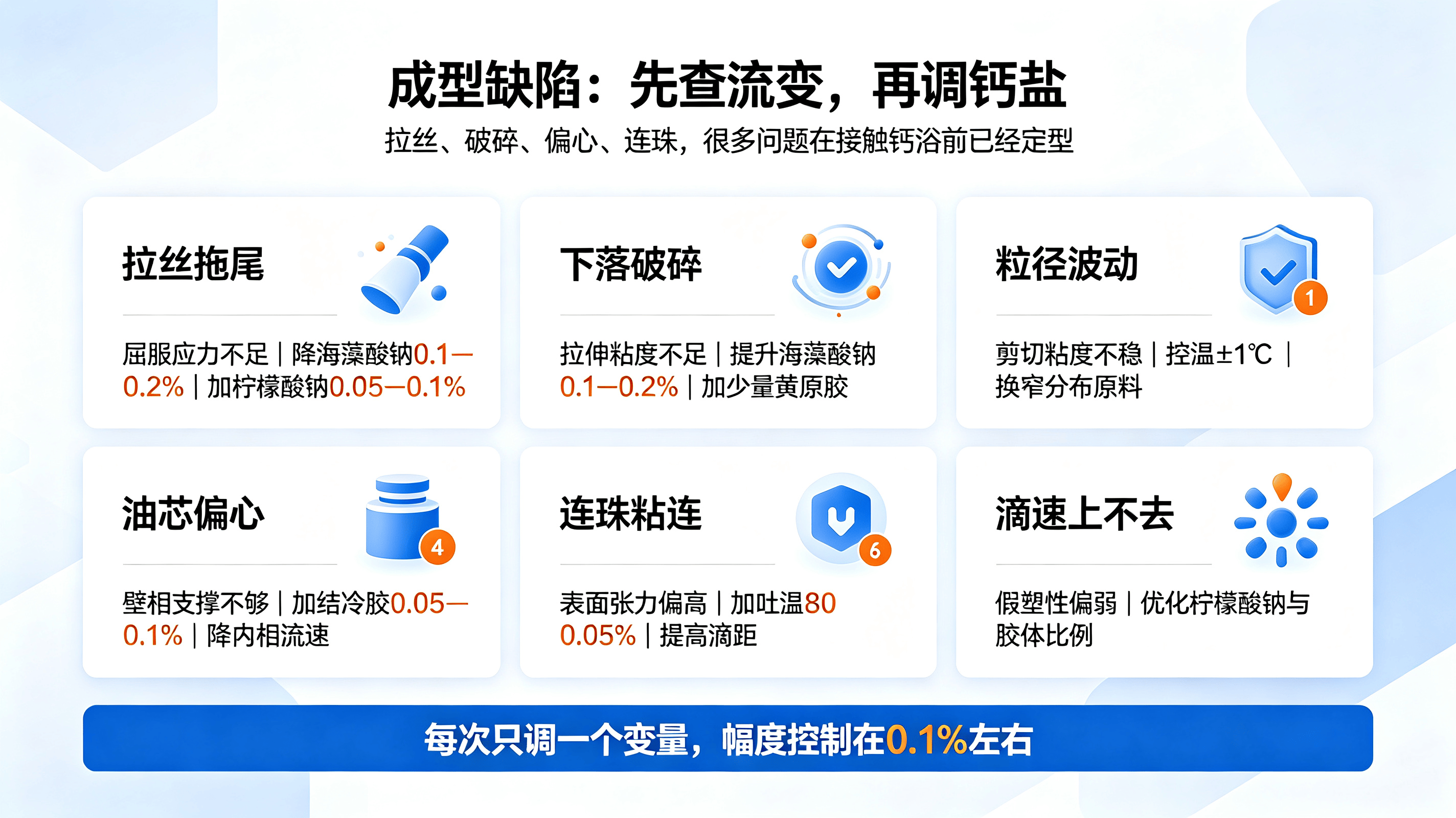

三、常见成型缺陷的流变学解决方案
生产中遇到成型问题，不用盲目加减海藻酸钠，先对应流变根源精准调整：
表格

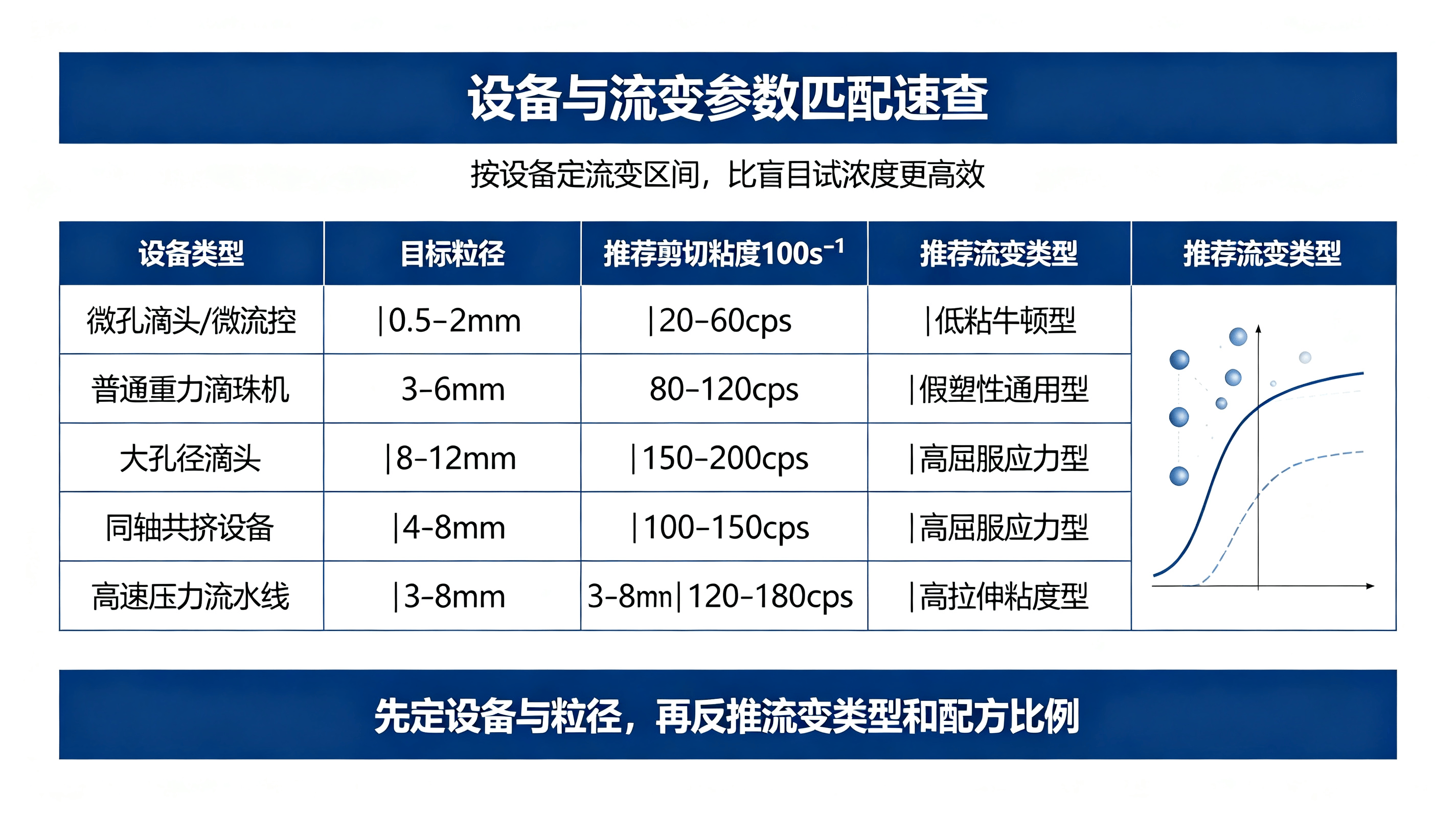

四、设备与流变参数匹配速查表
不同设备对应不同的最优流变区间，按表选型可快速锁定配方范围：
表格
