把两块不同距离等级的光模块参数表并排放,接收灵敏度一栏常常一个写着 −14 dBm 量级,一个写着 −28 dBm——同样是从光纤里收光,下限差出一大截。为什么有的模块收得到那么弱的光?答案在接收端那颗探测器上:PIN 管够用,APD 管远,中间隔着一次雪崩倍增。这篇把 PIN 的收光原理讲清楚,再接上 APD 的雪崩增益,最后落到三个代价与选型。

01接收端的第一颗芯片

光到达接收端,第一颗接住它的芯片是光电二极管,负责把光功率变成电流。结构上,PIN 是在 P 型和 N 型半导体中间加了一层近乎本征的 I 层:I 层加宽了耗尽区,光子在这里被吸收,产生电子-空穴对,在内建电场作用下形成光电流——入射多少光,就输出多少电流,本身不放大。衡量这个转换效率的参数叫响应度,单位 A/W,常用波段下 InGaAs 器件能做到 0.9 A/W 左右。这一层还带来速度上的好处:载流子大多在电场覆盖的耗尽区内产生并被收集,扩散运动的成分被压小,信号拖尾随之变短——PIN 能跟上高速信号,靠的正是这层结构。

接收端要处理的功率有多小?−28 dBm 换算过来只有约 1.6 微瓦;按 0.9 A/W 的响应度折算,PIN 交出的光电流只有 1.4 微安上下——这么小的信号,容易被后级放大器自己的噪声淹没。PIN 做不到的事,就轮到 APD 出场。

02一个电子撞出一串

APD(雪崩光电二极管)的前半段和 PIN 一样:光子进来,产生电子-空穴对。差别在后半段:APD 的倍增区加着很强的反向电场,电子被加速后撞击晶格原子,撞出新的电子-空穴对;新产生的载流子又被加速、再撞击——一个电子撞出一串,像雪崩一样逐级倍增——「雪崩」二字就是这么来的。倍增的倍数叫增益,记作 M,是单个光子最终产生的电子-空穴对数的平均值,工程上可以从几十做到一百量级(滨松的器件资料里就有 M=100 的示例条件)。同样的光功率进来,APD 交给后级电路的电流大了 M 倍,原本会被放大器噪声淹没的信号,就有机会被读出来。

这笔内部放大直接体现在灵敏度上:同样条件下,APD 接收机比 PIN 接收机深 5 到 10 dB。dB 是对数刻度,差 10 dB 就是光功率差 10 倍——换句话说,PIN 已经收不动的光,APD 还能读出数据。一个现成的例子:一款 80 km 的单纤双向模块,接收端用 APD,标称灵敏度 −28 dBm,条件是 2488 Mbps 速率、PRBS 2²³−1 码型下误码率不超过 1×10⁻¹²。

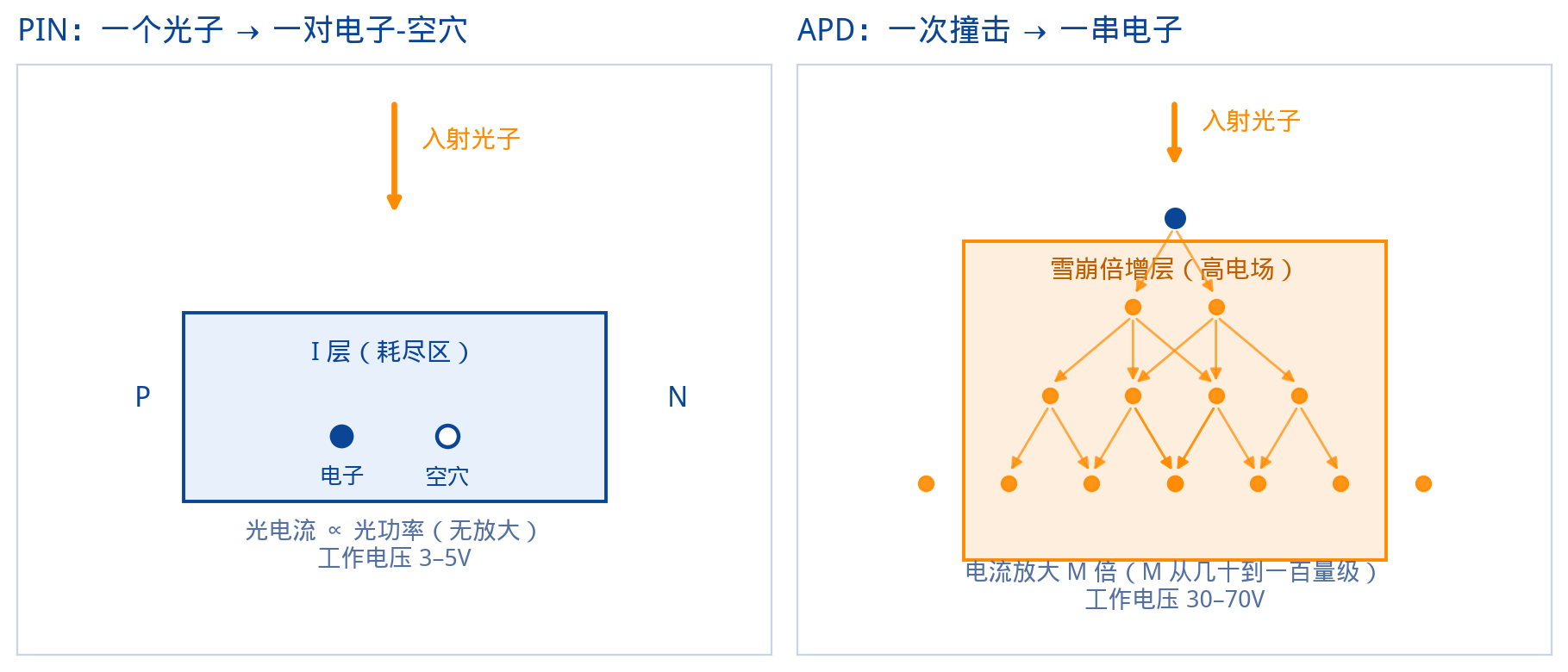

▲ 图 1 | PIN 与 APD 工作原理对比(示意图):PIN 一个光子换一对电子-空穴,APD 经雪崩倍增放大 M 倍

03

三个代价

第一个代价是电压。PIN 加 3–5V 就工作,APD 要 30–70V 的反向偏压,而且工作点贴着击穿电压走——APD 一般就工作在击穿电压以下几伏的位置,增益在这个区间最陡。麻烦在于击穿电压本身随温度漂移:滨松的器件资料给出,温度每升高 1℃,击穿电压上移约 1.1V,偏压必须跟着补偿,否则增益就稳不住。这意味着 APD 模块里要多出一套高压偏置和温度补偿电路。

第二个代价是噪声。雪崩放大不挑对象:信号被放大,噪声同样被放大。倍增过程本身还引入新的统计涨落,器件资料用过剩噪声系数 F=M^X 描述——增益越高,过剩噪声越大。暗电流也逃不掉:它同样要经过雪崩层,被放大 M 倍,而暗电流本身随温度指数上升(每升 1℃ 变为约 1.1 倍)。所以增益不能一味推高,而是在灵敏度和噪声之间取一个平衡点。

第三个代价是成本。APD 芯片比 PIN 贵,外围要配高压偏置、温度补偿,测试和筛选也更多。三个代价叠起来就是选型的分界线:短距离光功率富余,PIN 足够;长距离每一 dB 都要省着用,才值得为 APD 付费。

▲ 图 2 | APD 偏压-增益关系(示意图):增益随偏压陡升,工作点设在击穿电压以下几伏

04谁用 PIN,谁用 APD

分工是现成的。数据中心短中距(SR、DR 这些等级)链路短、光功率富余,用 PIN;电信侧中长距(LR、ER 起步,10–40 km 及更远)每一 dB 都要省,用 APD。落到数字上更直观:802.3ae-2002 给 LR 等级定的接收灵敏度上限是 −12.6 dBm、ER 是 −14.1 dBm(OMA 口径);再往远处走,厂商规格里 ZR 等级做到 −24 dBm 上下,前面那款 80 km 单纤双向模块则标到 −28 dBm。距离每远一档,灵敏度就深一截,探测器也在跟着换。各档位的灵敏度大致落在什么范围,可以对照图 3。

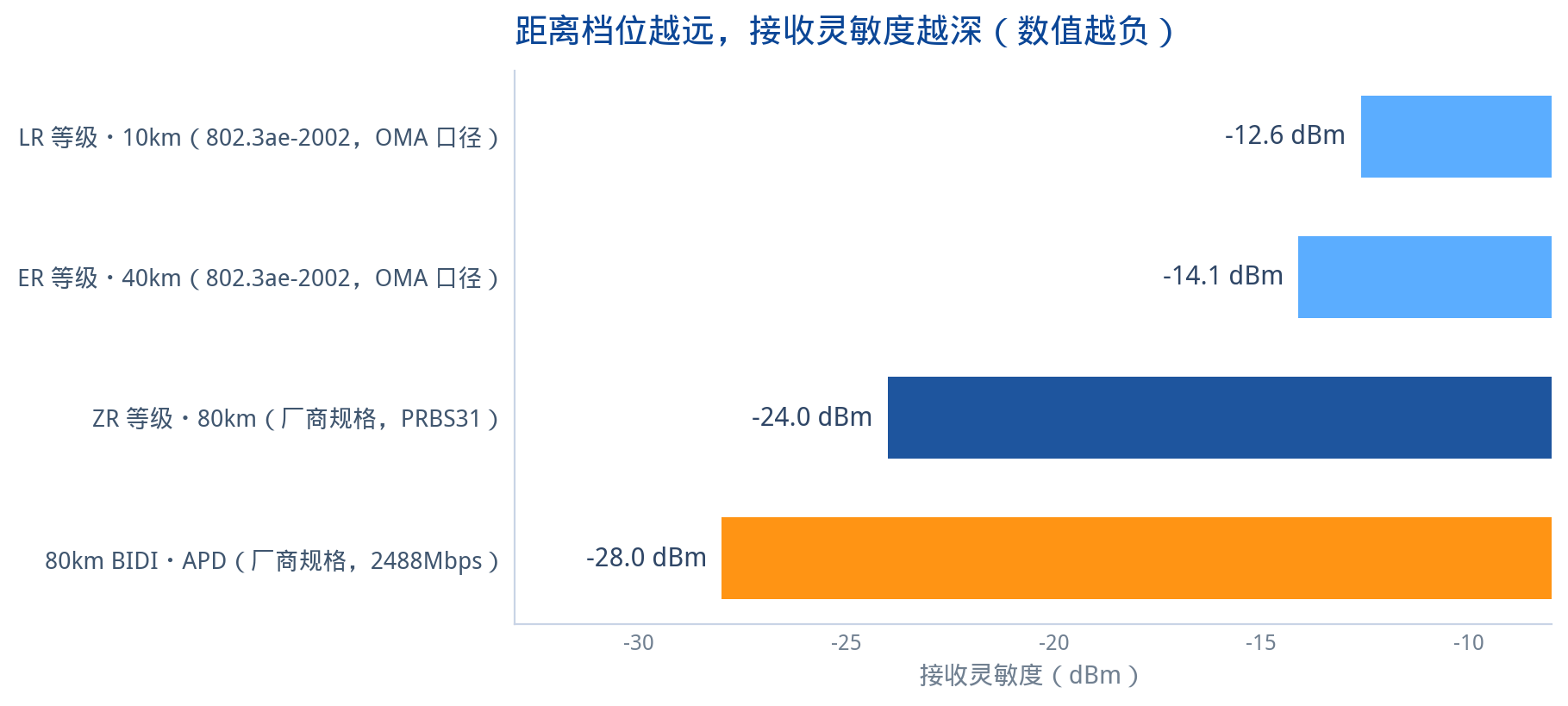

▲ 图 3 | 距离档位与接收灵敏度(数值来自 802.3ae-2002 与厂商规格,速率与测试条件不同,仅示意量级)

05灵敏度不是越大越好

最后纠正一个常见误会:灵敏度深的模块,不是放哪儿都更好。接收端有过载上限,光太强同样出问题——思科的模块手册里明确写着,长距模块在 40 km 以内的短光纤上使用时,必须串接光衰减器,否则接收器会过载甚至损坏。

选型时的算法是链路预算:发射端最小功率,减去光纤与连接器的全部损耗,结果还要比接收灵敏度再高出几 dB 余量,应对温度变化与器件老化。这条不等式算得过来,选 PIN 就不必上 APD;算不过来,APD 的三个代价才有出场理由。参数表上那两个 dBm 之间,是探测器的分工,也是电压、噪声与成本换来的一次权衡。
