贴片式网络变压器和插件式的区别不在功能上——它们做的都是电气隔离、共模抑制和信号耦合，差的是上板方式：插件式把引脚穿过板子焊在背面，贴片式直接趴在板面上。差别落在车间和布板上，不落在原理上。
这个区别以前被当成"换了个封装"，这两年越来越多人专门问它。背后是一条明线：AI 和数据中心把端口密度顶了上来，设备要往薄里做、往自动化里走，绕线插件式在产线上越拖越慢，贴片才接得上高速产线。
1. 先分清楚：哪种算贴片式，哪种算插件式
插件式（DIP）的引脚从上往下穿过 PCB，在背面焊接，板子背面要留出焊盘和空间。贴片式（SMD）不需要过孔，直接坐在板面焊盘上，背面是空的。

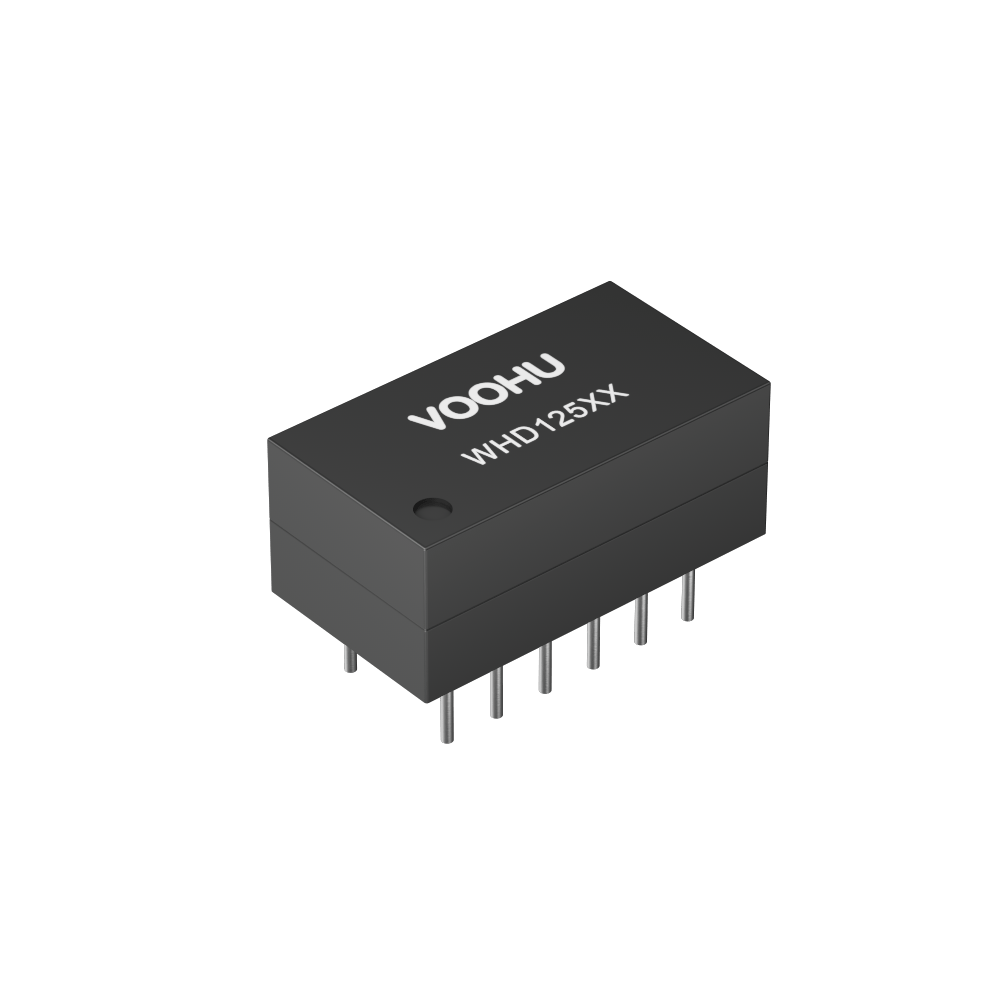

插件式（DIP）

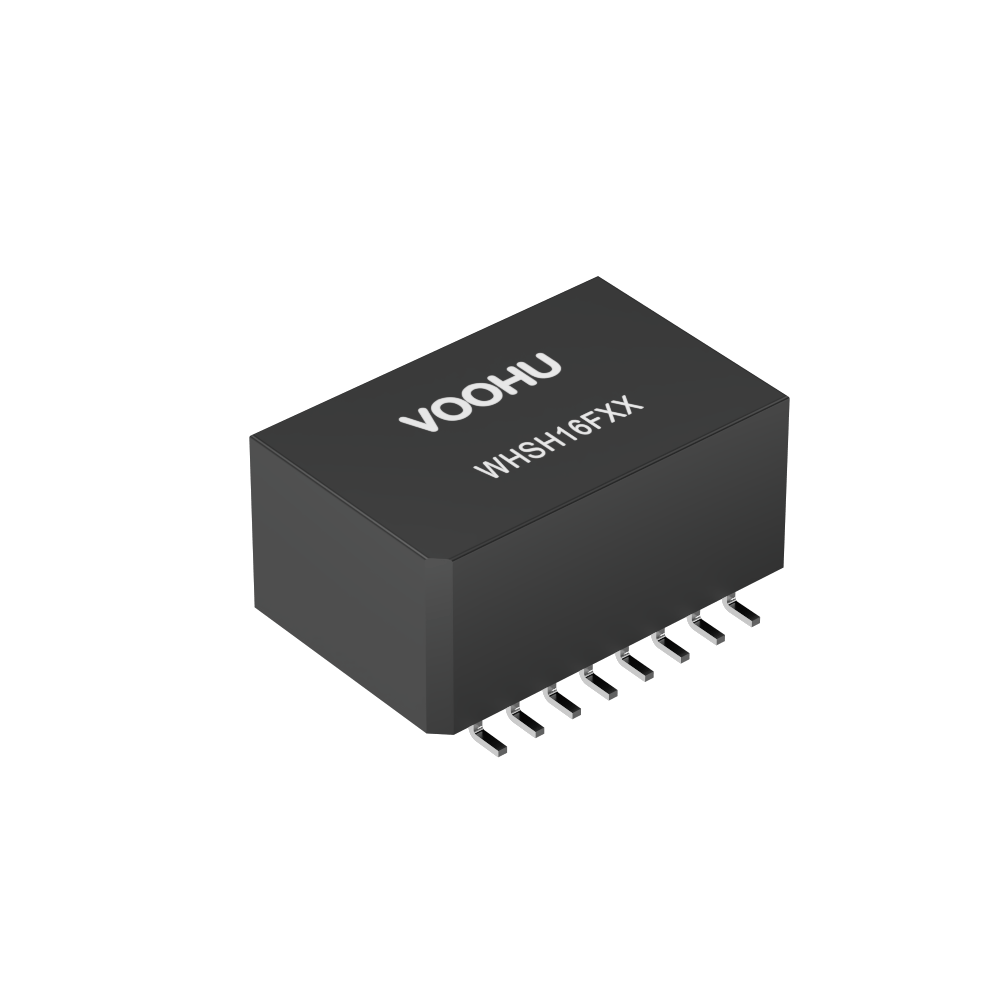

贴片式（SMD）
一眼认出来很容易：板子背面能看到一排焊脚、或者背面因此放不了器件，多半是插件式；背面干净、器件全部在正面，基本是贴片式。
这不是文字游戏。背面的空间能不能用，决定整板布板顺序。很多板子是先定网络变压器，再决定背面能不能塞第二层器件。
2. 功能上，贴片式一点没少干
贴片式网络变压器内部同样是磁耦合，负责隔离、抑制共模噪声、做阻抗匹配这三件套。速率那一栏也不含糊：从百兆、千兆到 2.5G、5G、10G Base-T，贴片式都有对应型号。
拿这个品类里 CHIP LAN 的料号举例，例如 WHLC-2012A-102T0，0805 尺寸，标称 100/1000BASE-T；要跑 2.5G/5G，可以看 WHLC-3216A-550M0。都是 1206 以内的贴片件，比传统绕线件小一大圈。
型号尾部的阻抗、尺寸和速率要按规格书对着选，别只看"贴片式"三个字就以为能上高速。速率够不够，是芯片和线缆一起定的，变压器要确认的是它支不支持那一档，不是靠它提速。
3. 真正拉开差距的：装配和一致性
插件式要过孔、要人工或半自动插件，工序多一步，一致性靠产线管理和来料保证。贴片式走回流焊，全程 SMT 贴装，焊点位置、力度都标准化，一条线稳定复制，不良波动小得多。
在供应链波动常态化的当下，这个差别被放大了。贴片式的优势不在"贵不贵"，在于可预期——同一颗料，上一批和下一批的贴装结果不会差太多。
这也解释了为什么贴片式网络变压器正从"替代方案"变成"主流选项"：它不是省一道工序那么简单，是给整条产线换了一种可复制的方式。
4. 选贴片式还是插件式，取决于这三条
先看背面空间。背面要放东西，贴片式基本就是答案；背面无所谓，两者都行，再往下看。
再看要不要 PoE。PoE 供电时变压器要带载流能力，型号要按 PoE 等级单独挑，不能只看速率。例如支持 1G 且 PoE AF 的 WHLT-4532B-201MGF，和 10G 且 PoE BT 的 WHLT-5335A-121MMB，都是贴片式，用途完全不同。
最后看产线。如果你的产线已经全是 SMT，为了网络变压器单独开一条插件线，成本不划算，优先贴片式；如果你本来就是小批量手工产线，插件式反而顺手。
满足这三条再定，别一上来就追"贴片式更高级"。贴片式是现代产线的答案，不代表它是所有场景的答案。
5. 关于产品线的一句话
VOOHU沃虎 的以太网磁性件里，插件式 DIP 和贴片式 CHIP LAN 都齐全，贴片式覆盖百兆到 10G Base-T 的多个速率档位，PoE 档位也做了区分。选型时按上面对的三条把需求定下来，再对着规格书核速率和 PoE，比较省事。
常见问题 FAQ
贴片式网络变压器会不会比插件式的性能差？
不会。性能由内部结构和材料决定，不由上板方式决定。贴片式的隔离、共模抑制和阻抗匹配能力和插件式是同一套原理，差别在装配方式和板面占用，不在性能下限。真要比，按规格书里的速率、阻抗、PoE 档位逐项对。
贴片式是不是一定比插件式贵？
不一定。贴片式的物料和贴装更标准化，大批量下往往更划算；但贴片式对布板、回流焊和散热要求更高，小批量手工产线反而省不下来。贵不贵要看你的产量和产线，不能单看封装形式。
贴片式网络变压器能做 PoE 吗？
能做，但要按 PoE 等级单独选型号，不能只按速率挑。PoE 供电对变压器的载流和饱和有要求，AF、AT、BT 对应的电流档位不同。选型时把 PoE 档位和速率一起报给供应商，比只看封装靠谱。
