图形显示系统+分布式光纤线型感温火灾探测器是工业大空间场景下的一体化火情监测方案
，可实现全链路温度可视化、无盲区火情预警，完全适配城市管廊、隧道、LNG接收站等高
危复杂工况。
🖥️ 图形显示系统核心功能
实时可视化展示：搭载GIS电子地图或3D场景界面，可直观呈现整条感温光纤沿线的温度分
布曲线、实时温度数值，异常高温点直接在地图上高亮标注，定位精度可达0.5m以内。
多维度报警管理：支持定温、差温、温差多级报警阈值自定义配置，报警触发后自动弹窗提
示、声光提醒，同步弹出对应点位的现场联动预案，可追溯999条以上历史报警日志。
多系统协议对接：通过RJ45、RS485/232接口，基于MODBUS TCP/IP协议直接接入海湾
等主流品牌火灾报警控制器、气体灭火控制系统，实现探测-报警-联动全流程闭环。
分级权限管控：设置操作、管理、运维三级权限，支持远程数据导出、报表自动生成，满足
消防监管与日常运维的双重合规要求。
🔍 分布式光纤线型感温火灾探测器核心性能
该设备基于拉曼散射+光时域反射技术，整条光纤本身就是连续传感单元，不带电无电火花
，本质防爆，完全适配易燃易爆高危场景。
核心参数：主流合规产品支持4~32通道配置，单通道最远探测距离可达30km，测温范围
覆盖-200℃~700℃，温度分辨率0.01℃，测温精度±0.15℃，最快1秒完成全链路测温扫
描。
场景适配性：铠装感温光纤抗拉抗压防水，可直接敷设在电缆桥架、输煤皮带、管廊舱室
、储油罐体表面，在强电磁干扰、高腐蚀、高潮湿环境下长期稳定运行，使用寿命可达15
年以上。
商产品还可额外提供防爆合格证、SIL3功能安全认证，满足安监与消防双重验收要求。
⚙️ 系统联动与调试要点

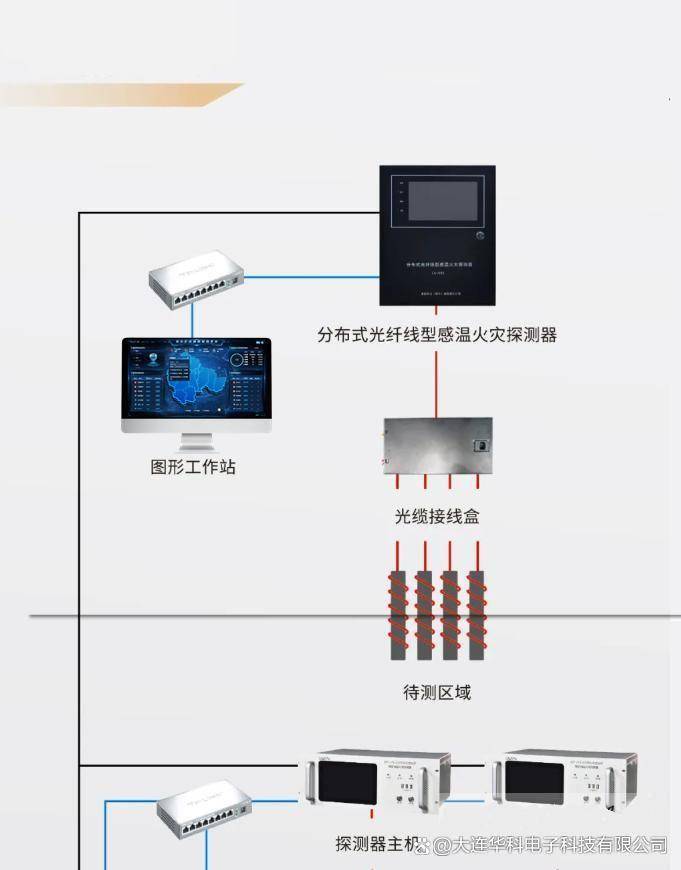

点位映射配置：在图形显示系统中完成感温光纤物理路径与电子地图的精准坐标映射，将光
纤分区与防护区一一绑定，确保报警点位与现场位置100%对应。
联动逻辑设置：配置双级预警机制：第一级超温预警仅在图形端弹窗提示，第二级火警信号
直接联动气体灭火控制器，触发对应防护区的延时喷放流程，避免误动作。
调试校验流程：使用恒温热源在光纤不同点位模拟升温，验证图形端温度显示、定位精度
、报警触发、主机联动全链路响应正常，无漏报、误报情况。
日常运维校准：每季度对图形显示系统的温度曲线做一次基准校准，每年对整条感温光纤做
一次通光损耗测试，确保系统长期监测精度达标。
