从数据中心互联的路线之争说起：FEP 为什么在“降损耗”和“可加工”之间占住了一个别人替代不了的位置。

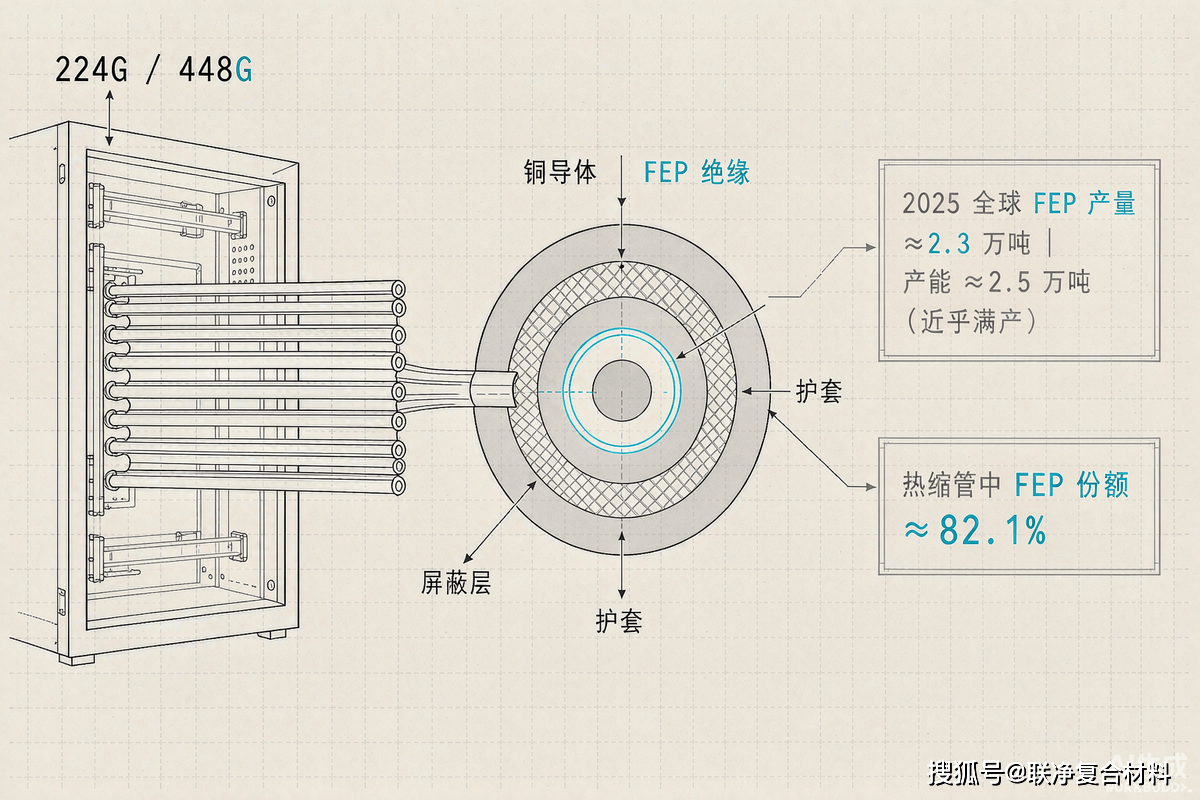

2025 年，全球氟化乙烯丙烯共聚物（FEP）产量约 2.3 万吨，产能约 2.5 万吨——几乎满产。推动这条线绷紧的，不完全是传统电缆，而是 AI 数据中心那根要跑 224G 信号的高速铜缆：速率越高，绝缘层越苛刻，而 FEP 是少数能同时满足低损耗、耐高温、可薄壁挤出的材料。
01三条需求线，一个新锚点
据机构口径，2025 年全球 FEP 产量约 2.3 万吨，装置产能约 2.5 万吨，行业已运行在产能上限附近；行业毛利率普遍落在 20%—40% 区间，属高壁垒、高集中度品种。
需求结构很清楚。在线缆用 FEP 这个细分里，2025 年的结构大致是：
第一，也是当前最热的：高速铜缆。AI 服务器内部大量使用铜缆做短距高速互连。信号速率越高，绝缘层对高频能量的吸收（介质损耗）越关键；FEP 的低介电常数与低损耗，加上能做出极薄壁的挤出能力，使它成为高速线的主流绝缘材料之一。
第二，航空航天与国防。FEP 耐温、耐辐照、阻燃、低烟，是航天器与航空线缆的经典材料。
第三，汽车与医疗。电动车高压线束需要耐温耐油的绝缘；医疗设备需要可反复灭菌的管路与线缆。
还有一条容易被忽略的线：热缩管。据机构口径，2025 年可剥离热缩管（Peelable Heat Shrink Tube）市场里，FEP 占到约 82.1% 的份额（约 1.65 亿美元），因为它能提供高达约 200℃ 的耐温上限——这是它相对 PFA（约 9.9% 份额）与聚酯（PET，低温路线）的结构性优势。
把需求侧的"新老结构"对照一下，会看到 FEP 的价值锚点正在搬家：
同一个材料，被两套完全不同的考核标准同时需要，这就是它产能绷紧的原因。
02材料化学：TFE 与 HFP 的共聚，怎么把"不熔"变"可熔"
FEP 的全称是氟化乙烯丙烯共聚物（fluorinated ethylene propylene），本质上是四氟乙烯（TFE）与六氟丙烯（HFP）的共聚物。可以把它理解为"能流动的 PTFE"。
先看化学。TFE 我们已讲过（萤石→HF→R22→TFE）。FEP 的第二个单体 HFP（六氟丙烯，CF₂=CF—CF₃）带有一个三氟甲基侧基。聚合时，HFP 单元以一定比例嵌入 PTFE 主链，带来一个决定性改变：侧基打断了主链的规整堆叠，使结晶度下降、熔体黏度降低，于是 FEP 可以熔融挤出。这与 PFA 用醚键侧基"换流动性"的逻辑类似，只是侧基种类不同。
但侧基带来流动性，也带来一个代价：介电损耗上升。FEP 的 Df 约 7×10⁻⁴ 量级，比 PTFE/PFA 的约 10⁻⁴ 高一档——原因就是 HFP 侧基破坏了链的规整性。这个"降一档损耗换可加工性"的取舍，是理解 FEP 定位的关键：它永远在"低损耗"和"可挤出薄壁"之间找平衡。
这也是为什么发泡 FEP 会被大量使用。发泡的原理很简单：把空气（Dk≈1）引入绝缘层，等效降低介电常数，从而"补回"一部分损耗差距。但发泡有代价——发泡倍率、泡孔均匀性、泡孔尺寸控制不好，反而让局部介电常数忽高忽低、机械强度下降。所以发泡不是"免费的降损耗"，它把工艺难度又抬高了一档。
再看共聚组成。HFP 的含量，决定了熔点（约 250—270℃）、熔体黏度与最终性能。含量高，熔点低、易加工，但耐温与强度可能受损；含量低，性能接近 PTFE，但加工变难。所以 FEP 的"牌号"，本质上是 HFP 含量与分子量的配方选择。
03本征性能全解：FEP 的性能坐标

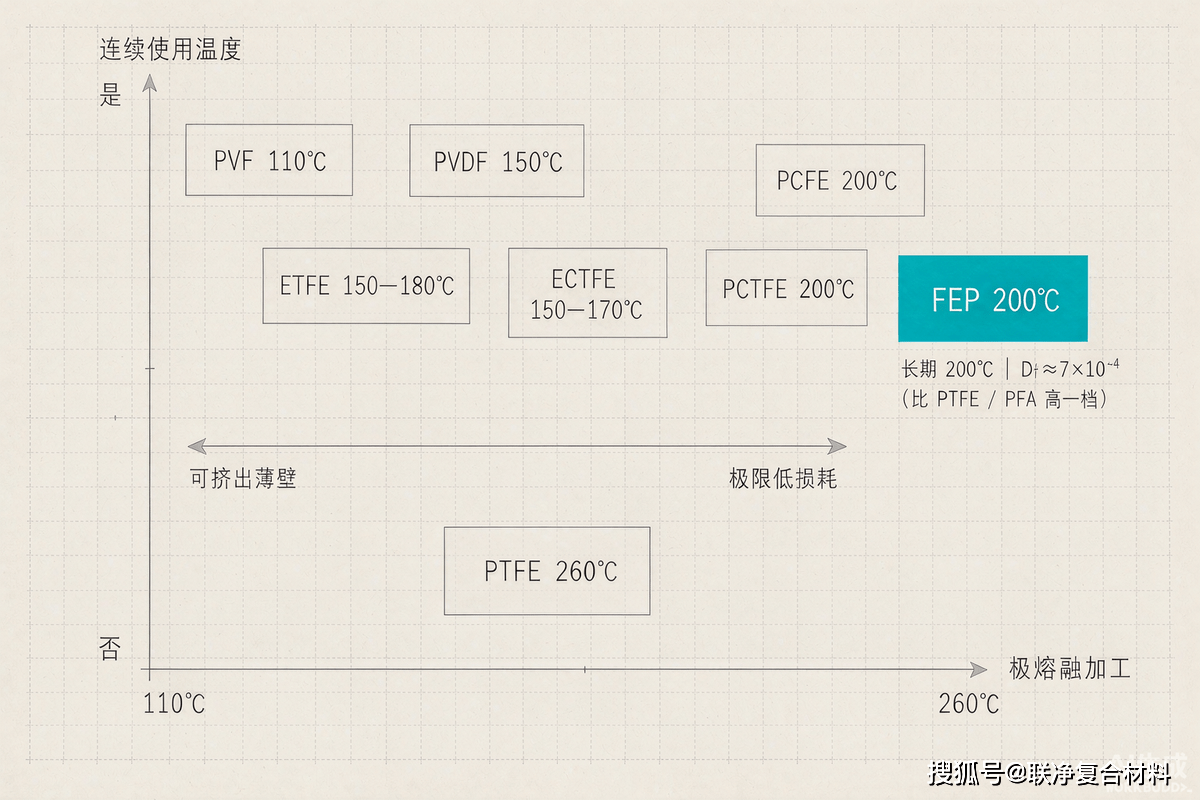

下表是 FEP 的性能档位（典型值，随 HFP 含量与牌号变化）：
这张表里有个关键点值得单说：FEP 的 Df 比 PTFE 略高。所以高速线选材时，FEP 和更"纯"的 PTFE/PFA 之间是有取舍的——要可挤出薄壁就选 FEP，要极限低损耗就回到 PTFE 路线，这也是发泡 FEP 存在的理由。另外它的耐温（约 200℃）比 PFA/PTFE 低一档，这是"降一档耐温换可挤出"的另一面。
04产业动向：巨头把持，国产在追
FEP 的产业格局高度集中。据机构口径，科慕（Chemours）控制着全球约四分之一的产能，大金（Daikin）在亚洲布局高纯 FEP 供应，AGC、Celanese 分别在北欧/欧洲占据强势位置。三家 Tier-1 的技术语言也很一致：科慕的 Teflon FEP 覆盖通用、耐应力开裂、改进粘接、高频等多个牌号；大金的 NEOFLON FEP NP 系列主打高频低损耗与同轴护套；AGC 的 Fluon FEP 则强调护套/绝缘与激光打标等系统兼容性。
产品型号本身就能说明分层。以国内高速线供应链的公开梳理为例：
围绕 FEP 的工程专利也很集中。代表性专利包括：CN1617896（大金，涉及 FEP 粒料及其制备，对挥发物含量等指标有明确限定，如挥发物≤0.2 wt% 量级，直指高纯与低析出）、US4675380A（涉及含 HFP 结构相关的热分解控制）、US2018017102A1（大金 NP 系列相关，涉及全氟烷基碘链转移剂的使用）、CN102148071A（绝缘电线相关）。这些专利的共同指向是：FEP 的竞争不在"能不能聚合"，而在共聚组成控制、低挥发/低析出、以及薄壁挤出的稳定性。
国产方面，巨化、东岳等企业正在扩大 FEP 产能，并依托一体化氟化工链条压成本；巨化的甘肃一体化项目就规划了 1 万吨/年 FEP 产能，目标 2026 年 6 月底实现中交。也就是说，国产 FEP 正从"中端替代"向"高端渗透"推进，但高端牌号与高速线客户的认证，仍是需要时间的一关。
05拆开一根高速铜缆，FEP 站在哪一层

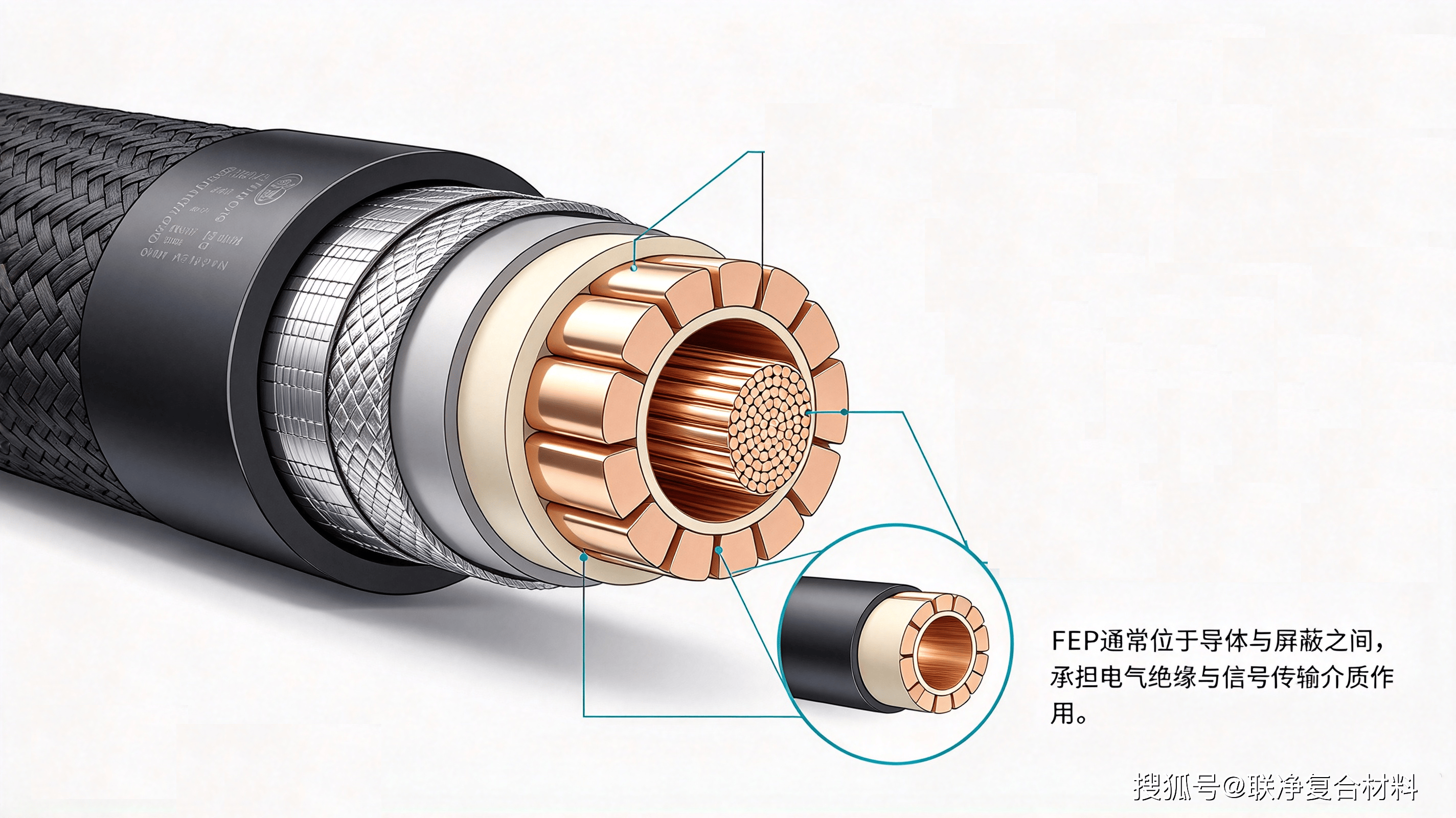

这是该较真的一章。一根高速铜缆，最外层看着是护套，真正决定信号质量的，是紧贴导体的那层绝缘。
为什么是 FEP 而不是更耐温的 PTFE？关键在"可挤出的薄壁"。PTFE 不能熔融挤出，做薄壁高速线绝缘要靠绕包或糊状挤出，成本和一致性都不占优；FEP 熔点约 250—270℃、可熔融挤出，能做出壁厚极薄且同心度高的绝缘层——导体与绝缘的同心度直接决定阻抗一致性，进而决定信号完整性。这就是"工艺能力决定电气性能"的典型。

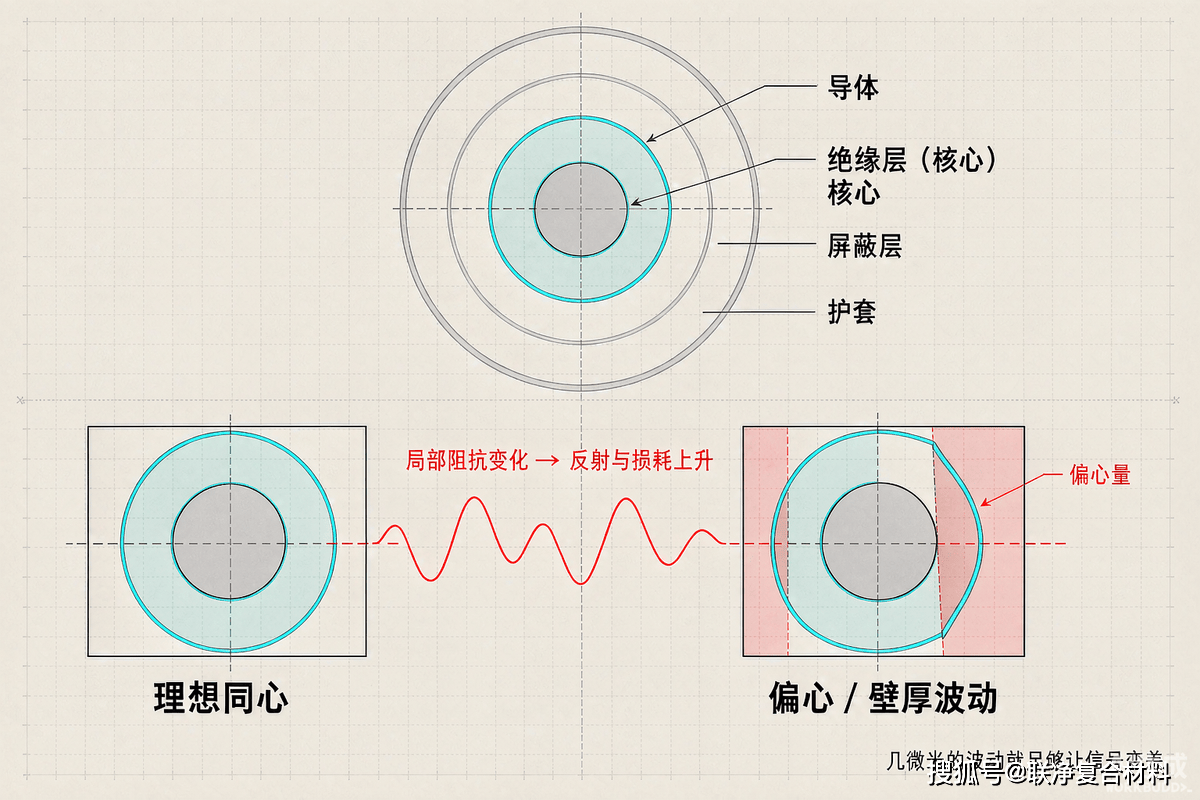

再往下拆一层，就碰到高速线最要命的一件事：阻抗一致性。信号在导体里跑，绝缘层的厚度哪怕有几微米的波动，局部阻抗就会跟着变，反射与损耗随之上升。所以高速线的绝缘不是"越薄越好"，而是"薄还要匀"。这也是为什么在 FEP 的竞争里，"同心度"和"壁厚公差"出现的频率，比"耐温"还高。
对制膜与挤出人来说，FEP 的主场在两处：一是把绝缘层做到"薄、匀、同心"，二是把材料做到"纯"。高速线对介质损耗极敏感，任何杂质、气泡、析出物都会成为损耗源。所以高端 FEP 的指标重心，落在低挥发物、低金属离子与批次一致性上，而不是单纯的力学强度。
06工艺路线（一）：从单体到 FEP 树脂

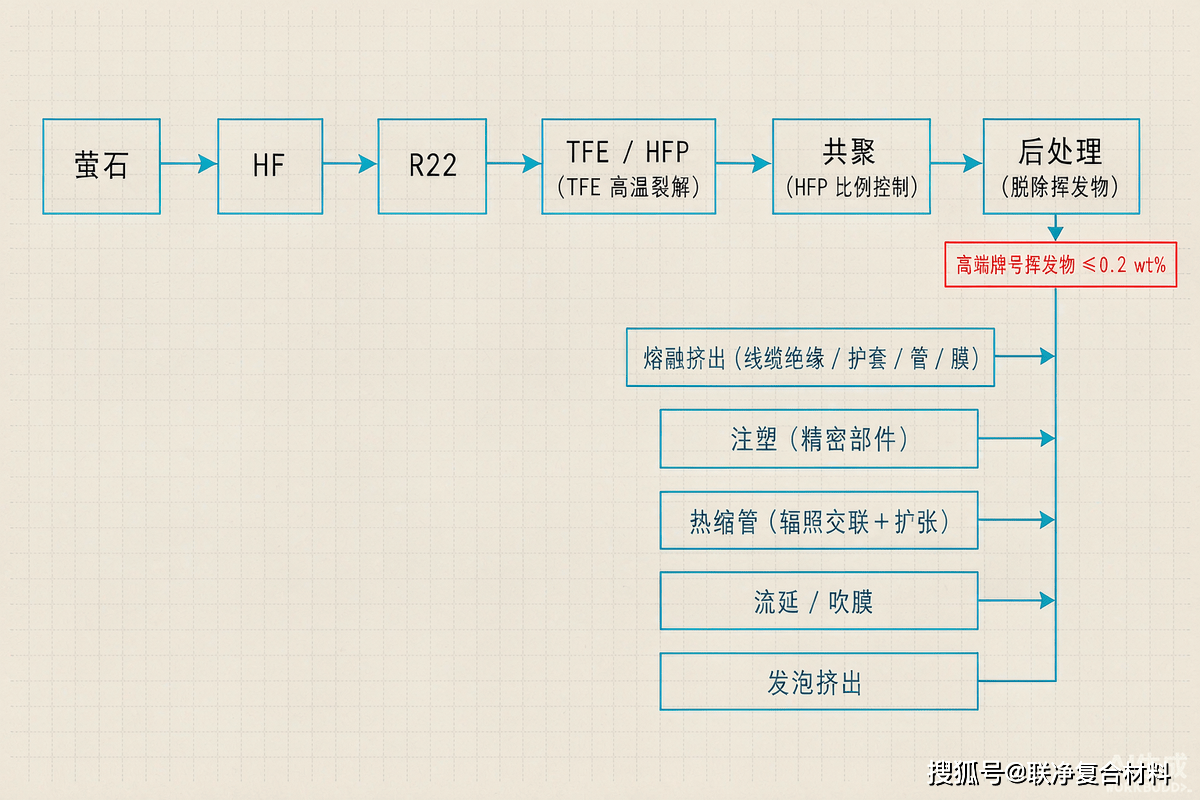

FEP 的上游链条是"萤石→HF→R22→TFE / HFP→共聚"：
第一步：萤石→HF→TFE。 与 PTFE 同源。
第二步：HFP 的制备。 HFP（六氟丙烯）由 TFE 经高温裂解（热解）制得，是含氟单体合成的关键一环。
第三步：共聚。 TFE 与 HFP 在受控条件下共聚，得到 FEP 树脂。核心变量是 HFP 的共聚比例与分子量控制——它决定熔点、熔体黏度与最终性能。
第四步：后处理。 造粒、脱除挥发物、纯化。高端 FEP 要求挥发物含量极低（CN1617896 提到挥发物≤0.2 wt% 量级），因为挥发物会在高温挤出时产生气泡、影响绝缘质量。
这条链里，"HFP 的制备"与"共聚组成控制"是技术门槛所在；而"低挥发物"则是高端牌号的成色所在。
07工艺路线（二）：FEP 成型路线与关键参数
FEP 属于可熔融加工的全氟聚合物，能用常规热塑工艺成型。主要路线如下：
路线一：熔融挤出（线缆绝缘/护套、管、膜）。 这是 FEP 最核心的路线，尤其是高速线绝缘。关键参数：
路线二：注塑成型（精密部件）。 用于阀门、管件、化学仪器衬里等，关键在熔体温度、模温与保压曲线。

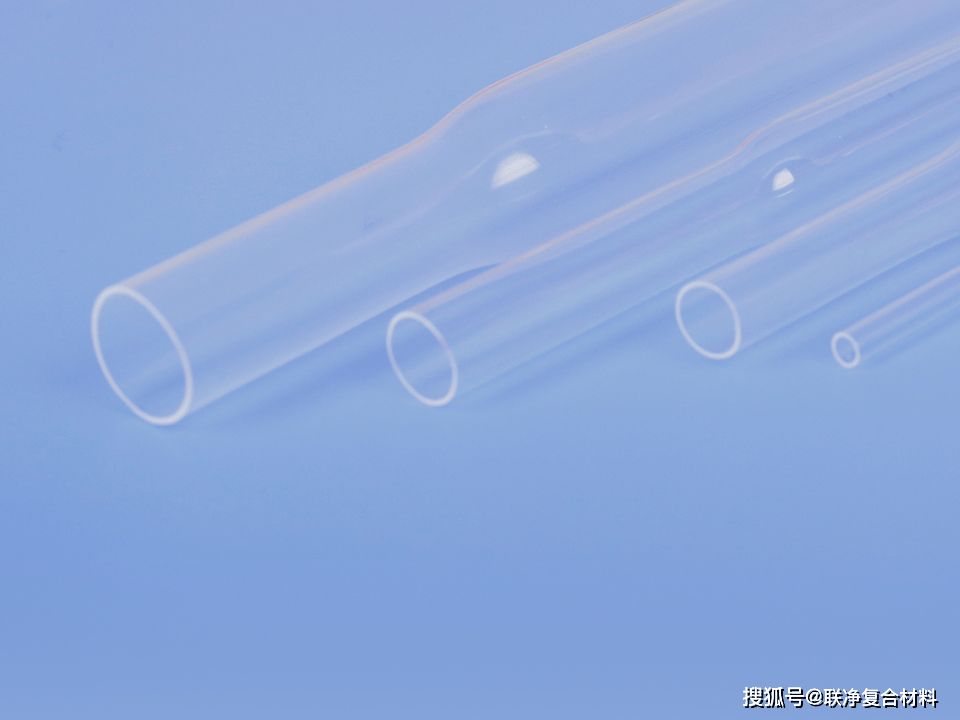

路线三：热缩管。 通过挤出管材后辐照交联、再扩张定形，制成受热收缩的套管，用于线束保护与绝缘。关键参数是辐照剂量、扩张温度与倍率。注意 FEP 的"辐照交联"路线与 PTFE 的"辐照易损"形成对比——这也是 FEP 能大量用于热缩管的原因。
路线四：薄膜与发泡。 FEP 薄膜（流延/吹膜）用于离型、层压与实验室器具；发泡 FEP 则利用"发泡降 Dk"原理进一步降低高速线损耗。
把成型路线对照：
这里有一条"需求反推设计"的线索：同一种 FEP，做高速线要低损耗、薄壁、高同心；做热缩管要辐照交联与扩张记忆；做化学衬里要低析出与耐应力开裂。牌号（HFP 含量、分子量、端基）与工艺参数随需求变化，这正是 FEP 高附加值所在。
（图片来源：上海联净流延制膜生产线）

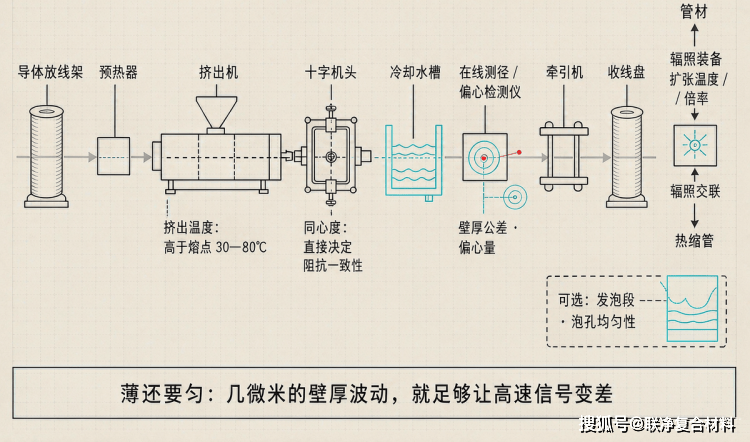

高速线绝缘挤出线
08质量控制与表征：高速线用 FEP 怎么验收
高速线绝缘的验收，核心是"电气＋几何＋洁净"三项：
这里有个"高速线特有"的认知：FEP 的验收要看"挤出后的绝缘线"，而不是"粒料指标"。同一批粒料，在不同挤出设备与工艺窗口下，做出的同心度、壁厚均匀性可能差别很大。所以高端 FEP 供应商卖的不只是粒料，还有"工艺窗口的稳定性"——这也是为什么牌号之外的"加工指导"同样重要。
09失效模式与可靠性：FEP 会怎么坏

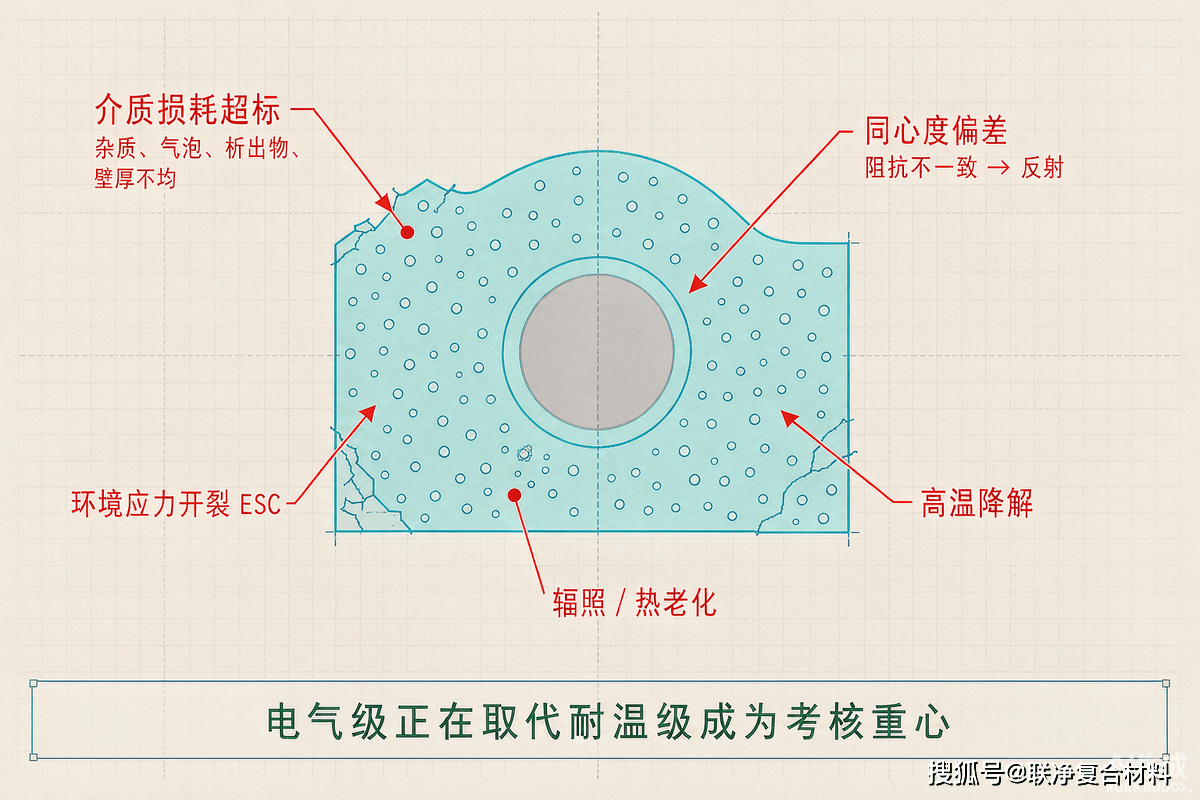

FEP 的失效路径主要有五种：
一、介质损耗超标。 杂质、气泡、析出物、壁厚不均都会推高损耗，导致高速信号衰减。这是最"电气特化"的失效。
二、绝缘同心度偏差。 阻抗不一致，产生反射，影响信号完整性。
三、环境应力开裂（ESC）。 在有应力与特定化学介质共同作用下，FEP 可能开裂。
四、高温降解。 挤出或使用温度过高会降解释放含氟物质，影响性能与安全。
五、辐照/热老化。 在苛刻工况（辐照、长期高温）下，性能会逐步退化。
看清这五条，就能理解高速线选材的重点：不是"耐温最高"，而是"电气一致性最好"。这也是为什么 FEP 的价值锚点，从"耐温级"转向了"电气级"——考核标准变了，门槛也就跟着抬高。
10选型对照：高速线绝缘怎么选
高速线缆绝缘的候选不少，把主要路线摆在一起，选型逻辑就清楚了（常规工程口径）：
结论有三条。第一，要"低损耗＋可薄壁挤出"，FEP 是最平衡的选择。第二，要"极限低损耗＋高耐温"，回到 PTFE/PFA 路线，代价是加工更难、成本更高。第三，成本敏感或频率没那么高的场合，发泡 PE、改性 PP 会来抢——FEP 的优势必须换算成"综合性价比"才站得住。
11标准、认证与法规
FEP 的市场准入，被几套体系管着：
两点要展开。一是线缆标准的"严苛性"——UL 等标准对阻燃、耐温、电气性能有明确门槛，是进入线缆供应链的前提。二是 PFAS 监管——FEP 与 PTFE、PFA 一样属全氟结构，长期面临政策不确定性。这是长期变量。
12专利地图：FEP 的关键专利
FEP 的专利集中在"粒料纯度"与"共聚/链转移控制"上：
（说明：以上公开号来自公开专利数据库检索，主题以公开记录为准；专利当前法律状态可能随时间变化，具体以官方检索为准。）
这条专利线说明：FEP 的护城河在"共聚组成控制、低挥发/低析出、薄壁挤出稳定性"。谁能把这三项做稳，谁就能接高速线的高端订单。
13产业格局与成本经济性
格局：FEP 是全球集中度最高的氟聚合物之一，科慕、大金、AGC（以及 Celanese 等）长期主导高端；国产方面，巨化、东岳、鲁西化工、永和、建峰等企业在中端市场快速放量，成本优势明显，但高端高速线、航空航天与半导体用高纯 FEP，仍以进口为主。
成本花在哪：FEP 成本链条是"萤石→HF→TFE/HFP→共聚→后处理"。其中 HFP 的制备、共聚控制与"低挥发物"后处理是高端牌号的额外投入。所以 FEP 的贵，贵在"高纯＋加工稳定性"，而非"氟原料"。
价值锚点变化：随着数据中心与 5G 推动高速线需求，FEP 的"电气级"价值正在超过它的"耐温级"价值。过去 FEP 卖的是"能耐 200℃"，现在卖的是"能在 224G 下把损耗压住"。价值锚点变了，门槛也就跟着抬高——因为电气级对纯度、同心度、批次稳定性的要求，比耐温级更苛刻。
14发泡绝缘与信号完整性：高速线的“最后一公里”
高速线把 FEP 做到“薄而匀”还不够，真正决定损耗的，可能是那层“发泡”。
为什么要发泡。 实心 FEP 的 Df 比 PTFE 高一档。发泡把空气（Dk≈1）引入绝缘层，等效降低介电常数与损耗——这是高速线“补回损耗差距”的经典办法。
泡孔控制。 发泡的难点在“均匀”：泡孔尺寸、分布、闭孔率都要稳定。泡孔不均，局部 Dk 就会波动，信号反而更差；闭孔率低，水汽进入又影响电性能。
对信号完整性的影响。 发泡降低了等效 Dk，从而影响阻抗与传播速度；泡孔不均则表现为阻抗波动，带来反射。所以发泡既是“降损耗”，也是“新变量”。
测试。 除了粒料/材料级的 Dk/Df，还要看“成缆后的信号完整性”——阻抗、插入损耗、时延等。
结论。 发泡是高速线降损耗的“最后一公里”，但也是工艺难度最高的一环。它把 FEP 的竞争，从“材料”推到了“材料＋发泡工艺”。谁能把泡孔做匀，谁就能在最高频段拿到订单。
15客户选型决策清单：高速线绝缘要不要上 FEP
不是所有线都必须用 FEP。先算两笔账——频率有多高、损耗预算有多少，再决定是否上 FEP、是否发泡。
一票否决项：① 不看频率直接上 FEP；② 只看材料的 Df、不看成缆后的 S 参数；③ 忽视同心度与壁厚公差；④ 把发泡当成“免费降损耗”。
16常见问题（FAQ）
下面这些问题在选型与验收环节出现得最频繁，按“先判断、再验证、后避坑”的顺序排列。
问：FEP 和 PTFE 谁的损耗低？
答：PTFE 更低。FEP 的介质损耗高一档，但它可熔融加工，能做薄壁、能焊接——这是它不可替代的地方。
问：为什么高速线要发泡？
答：发泡把空气（介电常数接近 1）引入绝缘层，等效降低 Dk 与损耗，是“补回损耗差距”的经典办法。
问：发泡有什么风险？
答：泡孔如果尺寸不均、分布不匀，局部 Dk 就会波动、阻抗随之起伏；闭孔率低还会让水汽侵入，影响电性能。发泡不是免费的。
问：FEP 为什么能替代一部分 PTFE？
答：因为可熔融。它能做更薄、更均匀的绝缘，加工性与装配性更好，在高速线里很吃香。
问：“AI 服务器换回铜缆”和 FEP 有什么关系？
答：短距互联里铜缆仍有优势，而铜缆能跑多远，很大程度取决于绝缘层——那层薄而匀的 FEP 就是关键。
问：为什么同心度比耐温更重要？
答：高速线的阻抗对绝缘壁厚的微小波动极其敏感。壁厚一波动，反射和损耗就上升。所以精度才是命门。
问：聚烯烃能替代 FEP 吗？
答：在中低频、成本敏感的场景可以。但在高频、高温的严苛条件下，FEP 的位置很难被替代。
问：FEP 的耐温是多少？
答：长期使用在 200℃ 量级，高于聚烯烃类材料，这是它在高端线缆里的基本盘之一。
17冷静判断：满产不等于涨价，也不是所有线都要 FEP
最后泼几盆冷水。
第一，产能紧不等于高枕无忧。FEP 产能约 2.5 万吨、产量约 2.3 万吨，确实接近满产；但亚洲（中国、韩国、东南亚）的新增产能正在路上，机构预计到 2027 年还会有可观增量投放。供给一旦宽松，价格与毛利会承压。
第二，技术路线存在替代。高速线绝缘不一定都用 FEP——发泡 PE、低损耗 PI、以及改性 PP 等路线都在竞争；FEP 的低损耗优势要换算成"综合性价比"才能胜出。
第三，认证周期长。真正进入头部服务器/交换机供应链，需要通过严格的信号完整性与长期可靠性验证，周期以年计。产能不等于订单。
第四，全氟材料的监管变量。FEP 与 PTFE、PFA 一样属于全氟结构聚合物，在 PFAS 监管趋严的趋势下，长期面临政策不确定性。
第五，别把"AI 铜缆"的增量想得太大。机构对 AI 服务器带动的高速铜缆需求虽然乐观，但 FEP 在这条线里的绝对用量仍受"线缆根数×绝缘体积"约束，且铜缆本身还在和光互连、其他传输方案竞争。真正的量级，要看数据中心实际部署节奏，而不是概念热度。
回到开头：为什么一根高速铜缆要抢 FEP？因为它抢的不是"塑料"，是"在 224G 信号下把介质损耗压到最低、同时把绝缘做到又薄又匀的能力"。这种能力由共聚组成、纯度与挤出工艺共同决定。看清这一点，才不会把"FEP 满产"简单读成"FEP 一定会涨价"。
参考资料线索（公开信息，用于数据核对）
· 全球 FEP 产量、产能与集中度：机构统计口径。
· 线缆用 FEP 终端结构、热缩管份额：市场研究机构口径。
· 厂商产品牌号：科慕、大金、AGC 公开产品资料与产业链公开梳理。
· 专利：CN1617896（大金，FEP 粒料）、US4675380A、US2018017102A1（大金 NP 系列）、CN102148071A（绝缘电线）。
· 标准：ASTM D2116、UL 相关线缆标准、USP Class VI 等公开文件。
· 本征性能与化学（TFE/HFP 共聚、发泡原理）：氟塑料通用工程手册与公开技术资料口径。
本文为行业技术梳理，数据来自公开资料与厂商披露，仅供交流参考，不构成投资建议。具体牌号、参数与专利状态请以官方检索与厂商技术资料为准。
