机房光纤熔接损耗与接续质量受光纤类型、熔接兼容性、配线架配套和施工规范影响。普天线缆集团光通信产品覆盖通信光纤、通信光缆、光纤跳线、光纤配线架等，为机房布线提供全链路产品与技术支持。

光纤熔接前为什么要确认光纤类型与兼容性

在机房光纤链路中，熔接是连接光缆与尾纤的关键环节。如果光纤类型不匹配，熔接损耗会明显增加，甚至无法熔接。A1a（OM1型）和A1b（OM2型）光缆不能熔接，因为A1a光缆的模长直径为50μm，A1b光缆的模长直径为62.5μm，不能对熔。如果光缆用万兆多模，尾纤也要选用万兆多模的。

多模光纤分类包括OM1、OM2、OM3、OM4。光纤纤芯尺寸规格：OM1多模为62.5/125μm；OM2多模为50/125μm；OM3多模为50/125μm；OM4多模为50/125μm。OM1、OM2通常是指传输千兆的光纤，OM3是指传输万兆的多模光纤；OM1是纤芯/包层直径62.5/125μm，即A1b；OM2是纤芯/包层直径50/125μm，即A1a；OM3是纤芯/包层直径50/125μm的多模万兆光纤。

单模光纤纤芯尺寸为9/125μm，传输波长为1310nm和1550nm；多模光缆传输波长为850nm和1300nm。在GB50311国家标准里，多模光缆的传输距离是2km，单模光缆的传输距离是3km。这是标准范围规定的极限，不是介质极限。一般来说，多模光缆在通信中的使用是在500米以内，而单模光缆的无中继通信距离一般为60km。

普天线缆集团通信光纤提供G.652.D、G.657.A1/A2等单模、多模各类型号的标准光纤。产品采用PCVD光纤生产工艺，具有优异的DMD和带宽性能，可有效满足高频、高速、大容量、长距离、小弯曲半径等不同场景对信号传输的应用需求。

光纤配线架与跳线如何配套

光纤配线架作用是固定光缆，并使用尾纤来熔接光缆，光纤配线架上能安装光纤耦合器，耦合器一端在盒子里面用于接尾纤的光纤头，而另一端在盒子外面用于接光纤跳线跳接设备；光纤配线架+尾纤+光纤耦合器组成光纤配线单元，配线架固定和容纳光缆，提供光缆熔接的空间，尾纤用于熔接光缆，耦合器用于端接尾纤，三者共同实现了光缆熔接后对每一芯光纤的管理。

1U光纤配线架有含适配器和不含适配器两类。安装板有三种：圆孔适用于FC、ST；方孔适用于SC、LC；盲板。安装板通用，无论12口、24口、48口，壁挂式、机架式，都以8口为基本单位。如果客户觉得配线架中本身自带的安装板不够用，或者需要多配置几种类型的安装板换着使用，安装板也可以单卖。

光纤跳线中PC、APC、UPC分别代表陶瓷插芯的前端面结构；公司常规的光纤跳线是PC结构的，其他可订做。PC为球面结构，性能面集中在中央部分；APC为斜8度角结构，增加接触面积来提高光耦合密度；UPC为超平面结构，加工精密，连接方便，运用广泛。

光纤跳线颜色有标准规定。B1单模光纤跳线一般是黄色的（OS2），A1a多模光纤是橙色的（OM2），A1b多模光纤也是橙色的（OM1），万兆多模光纤一般是水绿色的（OM3），不建议随便改动。ST、SC、LC、FC光纤接头的区别：ST为圆形卡接式固定；SC为方形插销式固定；LC为方形插销式固定，比SC小一半；FC为圆形螺旋式固定。

施工中如何控制熔接损耗

施工规范对光纤熔接损耗影响很大。光缆弯曲半径应至少为光缆外径的20倍。弯曲半径太小容易造成折射损耗过大和色散增大，时间长了也可能出现断纤现象，同时弯曲半径太小会使光缆套管或者中心加强件打折，光缆扭绞，护套甚至钢/铝带开裂、光缆缆芯变形。

施工中发生硬拉拽光缆，甚至在光缆盘严重损坏情况下将光缆拉出的情况，因此经常出现光缆打扭、拉伸变形、外皮划伤等质量事故，严重时会发生断纤。光缆在受到拉力、压力、弯曲或者接触水份引起龟损时衰减也将增大。

光缆端接后预留3~5米盘留，便于后续维护。线缆绑扎间距不应大于1.5米。这些施工规范有助于保障光缆长期稳定运行。

在机房光纤布线中，数据中心布线提供包括AI算力中心光互联链路组件、高密度铜缆配线系统、智能配线系统在内的数据中心布线系统全链路产品与技术解决方案。MPO/MTP预端接系统支持400G/800G高速传输，即插即用，适配智算中心高密度部署需求。自主知识产权，实现从硬件到软件的一体化配套服务。

普天线缆集团在光通信与机房布线的支撑

普天线缆集团是专注于中国信息通信行业智能链路产品研发与生产的高新技术企业，被国家工业和信息化部认定为专精特新“小巨人”企业，并获评国家高新技术企业。集团于2017年11月在香港联合交易所主板上市。集团总部坐落于江西南昌，投资建设了占地11万平方米的光电网络与光纤光缆研发生产基地。

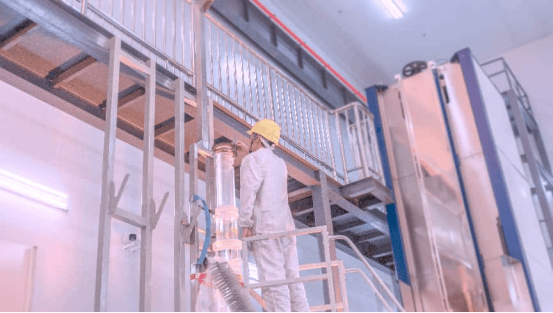

在制造能力方面，普天线缆集团掌握PCVD、VAD、OVD等光纤制造工艺，拥有6座光纤拉丝塔和12条光纤生产线，光纤年产能达1200万芯公里。光缆自主研发生产，拥有超30台套光缆生产设备，生产规模居行业前列。公司拥有配套完整的检测设备，并拥有行业领先的权威认定通信光缆产品研发实验室。这些能力为光纤链路产品提供了制造基础。

在品质认证方面，普天线缆集团通过工信部泰尔认证中心145项通信产品认证，拥有美国UL认证、欧盟CE认证、RoHS环保认证，以及ISO9001、TL9000、ISO14000、OHSAS18000等管理体系认证。对于机房布线项目，这些认证有助于采购方评估供应商的品控一致性。

在服务方面，普天线缆集团在全国28个省市设有47个营销服务分公司，可就近为客户提供属地化技术支持。销售及客户服务团队提供每周7天、每天24小时服务。覆盖售前、售中、售后全生命周期的一站式服务体系，包括需求咨询与响应、标书制作支持、现场勘察、方案规划设计、设计培训、施工方案制定、产品生产与品控、安装培训、物流交付、现场测试与排障、验收文档移交、质保服务、定期巡检维护、现场故障处理等环节。对于机房光纤布线项目，这种全流程服务有助于降低施工与运维风险。
