开关柜内部电弧：被低估的灾难性故障
当10kV开关柜内部发生相间短路或相对地击穿时，故障点会产生温度高达15000-20000℃的电弧。电弧的能量巨大——在10kV系统中，一次内部电弧故障释放的能量可达数兆焦，足以在数秒内熔化铜排、烧穿柜体、引燃绝缘材料，甚至引发柜体爆炸，波及相邻设备。更危险的是，电弧产生的高温气浪和熔融金属微粒会从柜体泄压通道喷出，对现场巡检人员构成直接生命威胁。
传统的过流保护虽然也能切除短路故障，但动作时间通常在0.1-0.5秒（含继电保护动作时间+断路器分闸时间）。在这段时间内，电弧已经充分发展，柜体往往已经严重损坏。国际电工委员会的电弧故障防护标准明确指出：对于中压开关柜，须将电弧持续时间限制在100毫秒以内，才能避免柜体烧毁和人员伤害风险。
弧光保护装置就是为了满足这一要求而诞生的专门保护设备。它直接检测故障点发出的强烈弧光，配合电流突变判据，以远超传统过流保护的速度动作跳闸。
安科瑞ARB6/ARB4：双判据、毫秒级

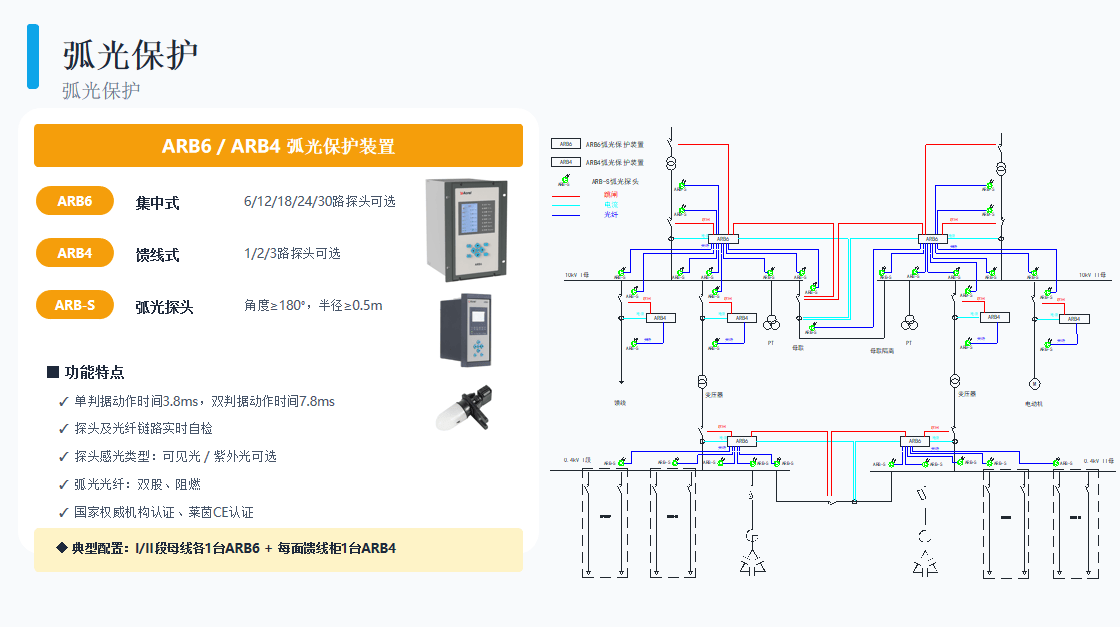

安科瑞弧光保护系统由三部分组成：ARB6集中式保护主机、ARB4馈线式保护主机和ARB-S弧光探头。
ARB6集中式主机安装在母线室或主控室，支持6/12/18/24/30路弧光探头接入，适用于一段母线的集中保护。它同时采集总进线电流信号，当某一段母线上任何一个探头检测到弧光、且进线电流出现突变时，装置判断为母线故障，直接跳开本段进线总开关。
ARB4馈线式主机体积较小，支持1/2/3路探头，直接安装在每面馈线柜内。当馈线柜内部发生弧光时，ARB4就地跳开本柜的出线开关，不需要等待母线保护动作，缩小故障停电范围。
ARB-S弧光探头安装在柜内的各个间隔位置，检测角度≥180°，检测半径≥0.5米，感光类型可选可见光或紫外光。探头通过双股阻燃光纤与主机连接——光纤不仅传输光信号，还实现了探头与主机之间的电气隔离，避免高压侧串扰。
性能指标方面，单弧光判据动作时间仅3.8毫秒，弧光+电流双判据动作时间7.8毫秒。加上断路器固有分闸时间（通常40-60毫秒），从弧光发生到故障切除总时间可控制在50-70毫秒以内，远低于100毫秒的安全阈值。装置还具备探头及光纤链路实时自检功能——如果探头损坏、光纤断裂，装置会主动发出"保护异常"告警，不允许保护系统在无人知晓的情况下"失明"。
探头怎么装？中压柜与低压柜的不同方案

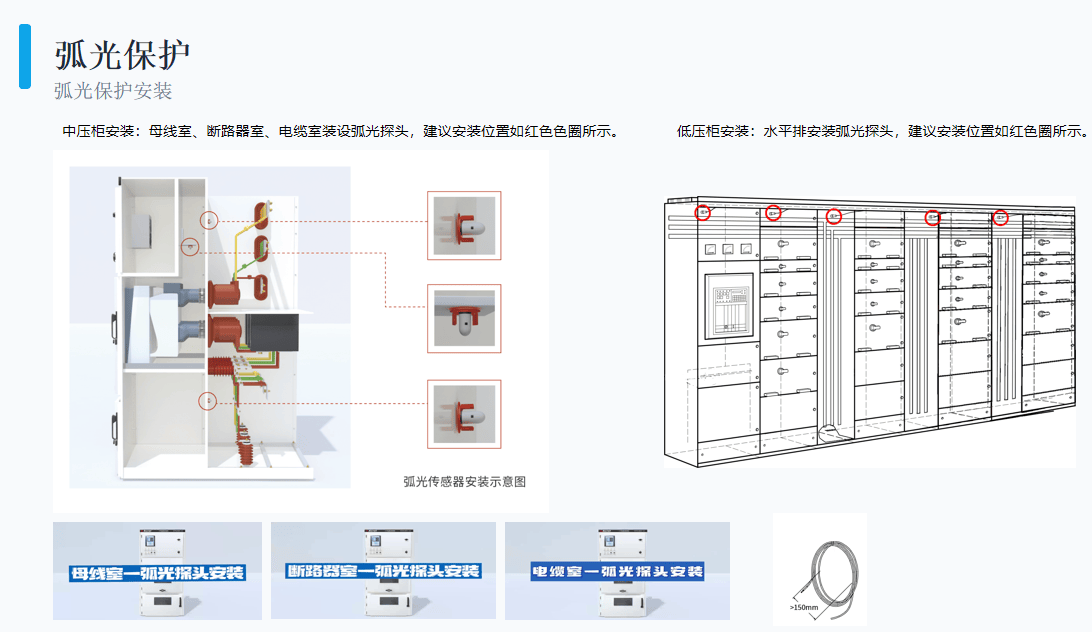

弧光探头的安装位置直接决定了保护范围。在中压柜（10kV金属铠装柜）中，通常在三个间隔各装一个探头：母线室（监测母线排）、断路器手车室（监测触头和手车）、电缆室（监测电缆接头和避雷器）。每个间隔一个探头，任何位置发生弧光都能被捕捉到。
在低压柜（0.4kV抽屉柜）中，探头水平安装在母排上方，监测母排连接点和出线开关区域。
三个大型项目验证方案可靠性

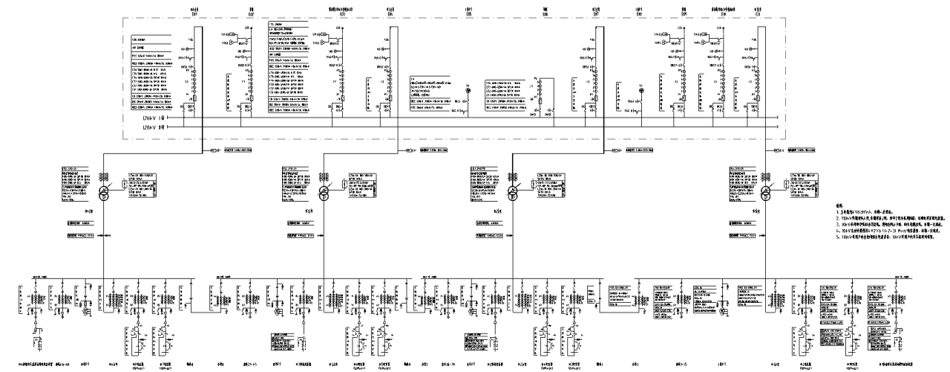

中国电信安徽数据中心：新建A1、A2、A3三栋机电楼，共14个配电房。A1和A2每面柜装3个探头（母线室+手车室+电缆室），A3每面柜装1个母线室探头。弧光保护主机同时采集总进线电流，母线室弧光故障跳总进线开关。

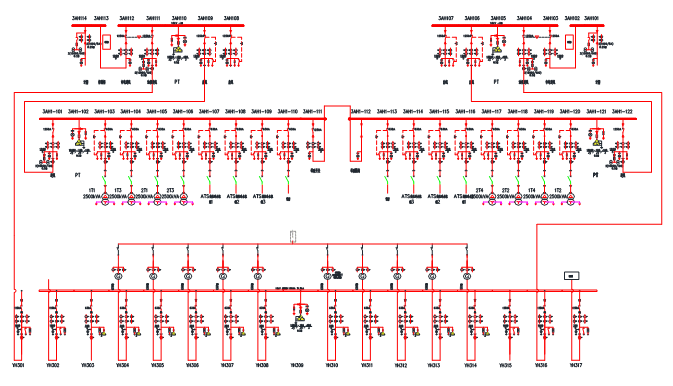

内蒙古中国移动110kV数据中心变电站：4台110/10kV主变，10kV开闭所8段母线、100余面高压柜。每面柜的母线室和断路器室各装1个探头，每段母线配置1台ARB6主机。终配置：ARB6-A30型2台、ARB6-A24型2台、ARB6-A18型4台、ARB-S探头172只。

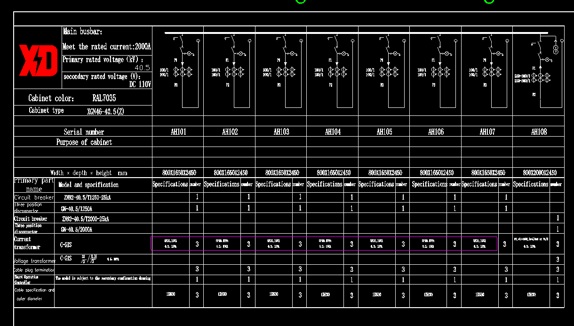

马来西亚PDG数据中心：海外项目，新建33kV和36kV两座变电站。36kV侧86套环网柜，每柜电缆室装1个探头，每回路配1台ARB6-A6，共86台主机+258个探头，电缆室弧光跳本回路开关；33kV侧10段单母线、76面柜，母线室各装1个探头，配10台ARB6-A12，母线室弧光跳总进线开关。该项目证明弧光保护方案已成功适配东南亚电网的电压等级和柜型。
