光模块测接收灵敏度，办法很直接：用光衰减器把进光一点点调弱，盯住误码仪上的误码率——光弱到某个位置，数字开始逐位跳动，接收极限就到了。这时先顶不住的，往往不是光电二极管，而是它后面那颗不大的芯片。为什么光每弱一分，跨阻放大器先说话？分工一句话：光电二极管把光变成电流，跨阻放大器把电流变成电压，后面的放大与数字处理电路把电压变成能用的数据。这篇把「微安变毫伏」这一步讲清楚，再看跨阻增益为什么用欧姆计量，最后落到数字信号处理器（DSP）拿掉之后，跨阻放大器要多扛什么。
01光进来是电流，不是电压光纤里跑的是光，进模块后撞上光电二极管——收端常用 PIN 光电二极管和雪崩光电二极管（APD）两种。它们输出的不是电压，而是与入射光功率成正比的电流。长距离传过来、又经过衰减的光，落到接收端的功率常常只剩微瓦量级，探测器给出的电流也就只有微安级。这样弱的电流带不动传输线、压不过噪声，直接交给后面的电路没有意义。
收端第一级要干的，就是把这股微安级电流变成可处理的电压信号。这颗芯片叫跨阻放大器（Transimpedance Amplifier，TIA）。接收链路此后一棒接一棒：TIA 输出毫伏级电压，限幅放大器（Limiting Amplifier，LA）把幅度拉到逻辑电平，时钟数据恢复（Clock and Data Recovery，CDR）从信号里提取时钟、对齐数据，需要时再经数字信号处理器（Digital Signal Processor，DSP）整形，最后输出数据（图 1）。

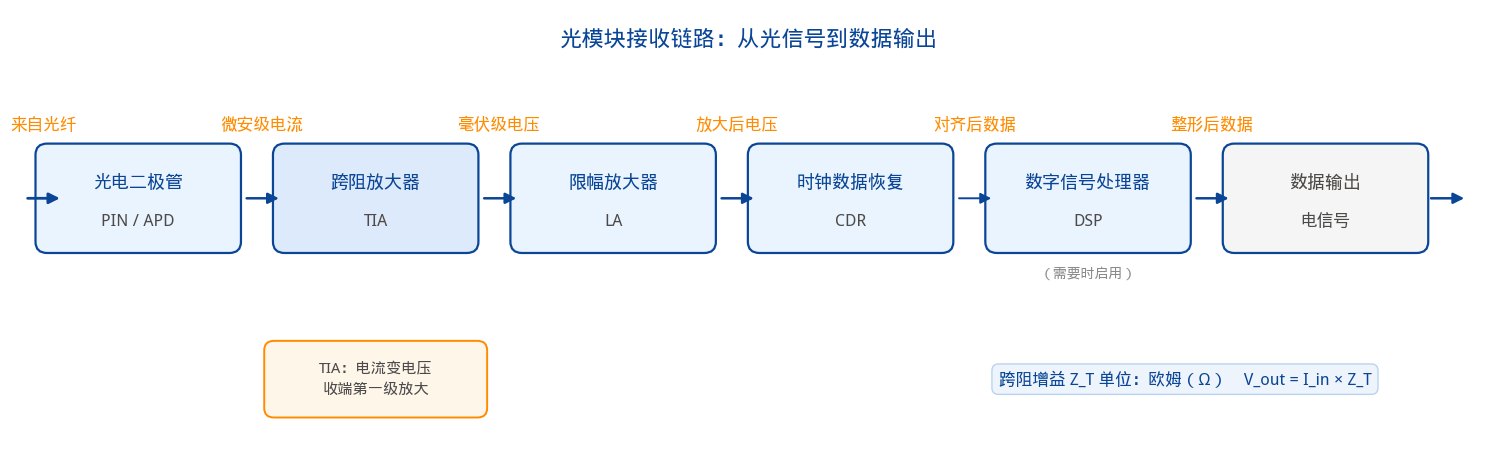

▲ 图 1 ｜ 光模块接收链路与各级信号形态（示意）
02跨阻二字是什么意思普通放大器的增益无量纲——电压放大电压，输出除以输入就是倍数。TIA 不一样：输入是电流，输出是电压，增益是「输出电压除以输入电流」，量纲是伏特每安培，也就是欧姆。这个增益有专名，叫跨阻增益，记作 Z_T。一条公式说完全部工作：V_out = I_in × Z_T。
代一个数进去：跨阻增益 1000 欧姆的 TIA，输入 1 微安光电流，输出 1 毫伏电压。工程上跨阻增益也常用 dBΩ 表示，方便在很宽的量级之间比较。
电路怎么实现？核心是虚地。放大器开环增益极高，会把输入端电压钳在近零位，光电流进不去也出不去，只剩一条路：流过反馈电阻 Rf。电流过电阻产生电压，输出电压就等于输入电流乘以 Rf——理想情形下跨阻增益约等于这只反馈电阻的阻值。想要多大的增益，就配多大的 Rf，增益由一颗电阻直接定死，这是 TIA 电路简洁的地方。「跨」字也在这里：跨在电流与电压两种量纲之间做转换。

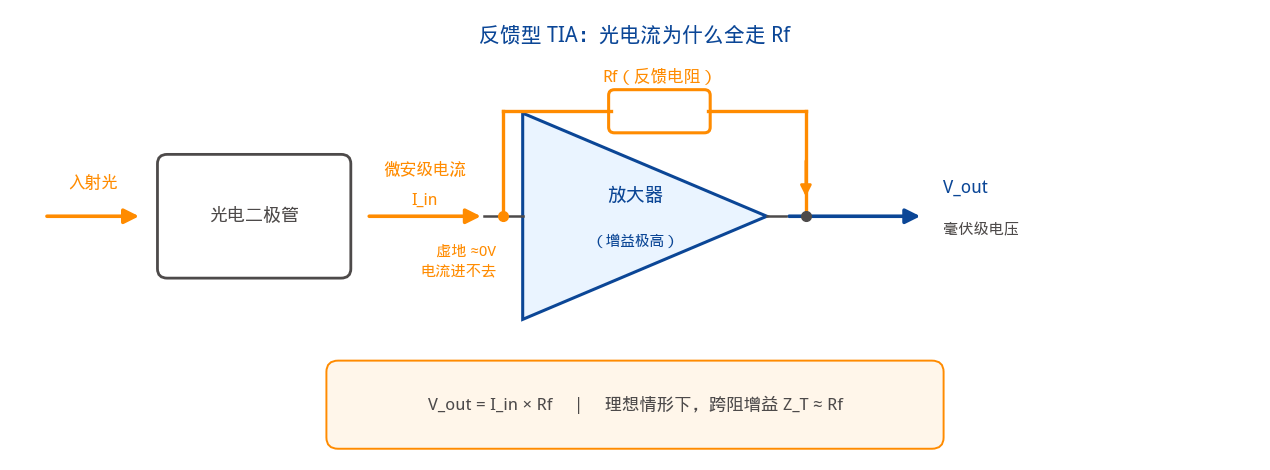

▲ 图 2 ｜ 反馈型 TIA 电路示意
03一只 TIA 的三重权衡如果只是「选一颗电阻」，TIA 不值得单独写一篇。难在三个指标互相咬：增益、带宽、噪声。
增益端：Rf 越大，同样的电流换到的电压越多，弱光下信号越强，灵敏度越好。
带宽端：探测器有自己的结电容（典型量级 100～500 飞法），它与 Rf 构成一个低通环节，Rf 越大，带宽被压得越窄。
噪声端：Rf 自身有热噪声，加上放大器的输入噪声，一起折算到输入端，得到输入参考噪声（Input-Referred Noise，IRN），单位皮安每根号赫兹——正是它决定接收灵敏度：噪声越低，衰减器才能拧得越深。
速率这层约束更紧。单通道速率每翻一倍，TIA 的带宽就得跟着翻倍；而在给定工艺下，跨阻增益与带宽的乘积有上限——带宽往上抬，可用的跨阻增益就得往下让，而且是平方级地让。所以高速 TIA 的增益普遍比低速产品低一截，弱光放大交给后级补。大信号端还有一道：光太强时输入电流过大，TIA 增益压缩，波形出现脉宽失真和抖动，于是又要有自动增益控制（Automatic Gain Control，AGC），随输入电流实时换增益档。
一颗 TIA 的设计，就是在增益、带宽、噪声这个三角形里找位置：往一角挪一格，另外两个角就在往外让。灵敏度测试时衰减器能拧多深，答案在这颗芯片定型时就已经写下了。
04去掉 DSP，TIA 站到台前之前讲过 NPO（Near-Packaged Optics，近封装光学）与 LPO（Linear Pluggable Optics，线性可插拔）的思路：把模块里的 DSP 拿掉，省功耗、降时延。这件事对收端意味着什么？传统架构里，TIA 之后有 DSP 兜底——重定时、整形、再放大，链路的损伤都由它修。DSP 拿掉之后，TIA 的输出信号直接线性地送出去，模块内不再有数字电路兜底，均衡、线性度、噪声，主要得靠 TIA 自己扛。TIA 从「看不见的第一级」变成「决定线性架构能不能成的第一级」。
产业正在把资源投向这一级。去掉 DSP 的线性架构近两年明显提速：224Gbps 每通道的线性 TIA 与驱动器已经发布，面向 NPO 与 CPO（Co-Packaged Optics，共封装光学）的八通道产品也在推进，适配 1.6T 到 12.8T 的光引擎；国内厂商的单波 100G、200G TIA 芯片，正处于送样测试与研发推进阶段。多家研究机构的判断基本一致：NPO 与 CPO 在 2026 年前后进入初步放量，而底层 TIA 与驱动器技术，正是这一过渡的关键使能。
回到开头那个场景：衰减器往下拧、误码率开始跳，先顶不住的是 TIA 的噪声；链路要去掉 DSP，先要顶住的，是 TIA 的线性度。读懂这颗芯片，接收链路就读懂了一大半。
