一、整体系统架构
1. 系统组成模块
（1）完整的闪电定位监测系统由探测子站、通信网络、数据处理中心三大核心部分组成，各模块协同工作，实现闪电信号采集、传输、处理、展示全流程闭环运行。
（2）单台闪电定位仪作为基础探测子站，是系统前端核心采集单元，多子站组网后可覆盖大范围监测区域，保障全域雷电无死角监测。
2. 系统运行逻辑 前端探测子站采集闪电信号，通过通信网络实时传输数据，中心站完成数据汇总运算、分析研判，最终输出监测结果与预警信息，实现从信号捕捉到成果输出的一体化运行。
二、前端探测子站结构

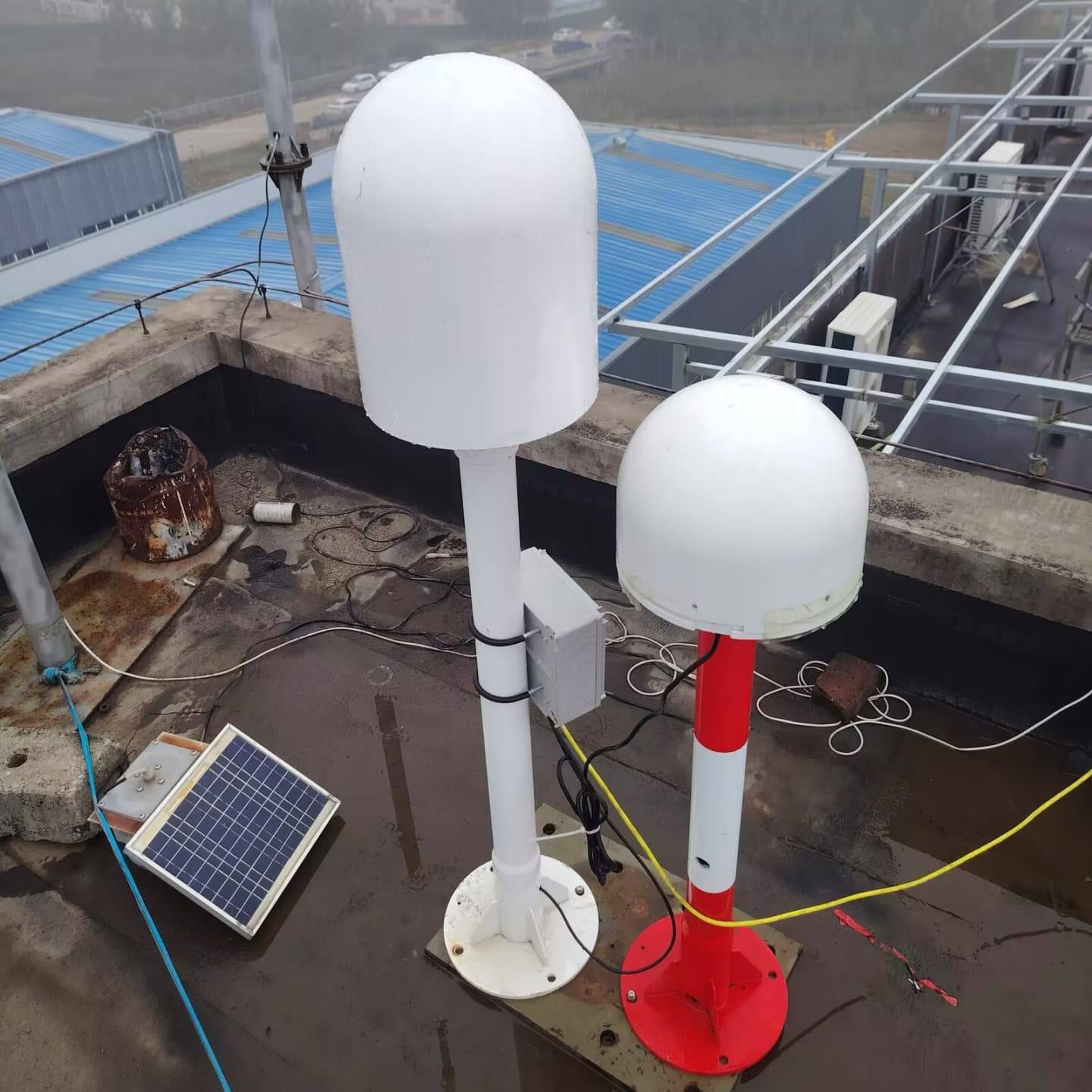

1. 天线传感单元
（1）包含磁场探测磁环天线、电场探测平板天线，是设备的信号采集核心，负责全方位捕捉闪电电磁脉冲信号，具备灵敏度高、抗干扰能力强的特点。
（2）配套GNSS授时天线，为信号采集提供微秒级精准时间基准，保障多站点时差计算的准确性，是高精度定位的基础保障。
2. 主机处理单元
（1）接收机模块：负责信号放大、过滤、模数转换，筛选有效闪电信号，剔除环境干扰信号。 （2）数据处理模块：搭载核心定位算法，完成闪电参数计算、数据校验、本地存储等功能，保障设备独立运行能力。
3. 供电与通信单元 （1）供电系统包含市电供电、太阳能储能供电双模式，适配野外无市电场景，保障设备全天候稳定供电。 （2）通信模块支持多网络兼容，可根据部署环境选择有线、无线、卫星传输方式，保障数据实时稳定上传。
三、中心站系统结构
1. 数据接收与存储模块 负责接收各子站上传数据，完成数据汇总、分类存储，构建全域雷电监测数据库，支持历史数据查询与回溯分析。
