数据中心为什么要做电能质量监测？
数据中心与电能质量之间存在"双向关系"：一方面，数据中心的UPS、开关电源、LED照明、变频空调等非线性负载会向电网注入谐波电流，造成公共连接点电压畸变，如果谐波超标，可能被电网公司考核罚款；另一方面，数据中心自身对供电质量敏感——电压暂降几个周波就可能导致UPS转电池供电，频繁暂降会缩短蓄电池寿命，极端情况下甚至直接导致服务器异常重启。
因此，电能质量监测对数据中心而言既是"合规需求"（满足电网公司考核），也是"运维需求"（掌握供电质量、指导治理改造）。安科瑞APView系列电能质量在线监测装置，就是为这两类需求设计的专业设备。
三个时间尺度的监测：稳态、暂态、瞬态
电能质量问题按持续时间可以分为三个尺度，APView500对三个尺度都有覆盖。
稳态电能质量指持续存在的、可以用统计方法评价的电能质量指标，包括：电压偏差和频率偏差（电压相对于额定值的偏离）；电压不平衡度和电流不平衡度（三相电压/电流的不对称程度）；谐波电压和谐波电流（2-63次，含幅值、相角、谐波功率）；间谐波（非整数次谐波）；电压波动与闪变（电压缓慢波动引起的灯光闪烁）；快速电压变化。APView500对这些指标进行连续测量，并按照Q/GDW 10650.8国网标准统计日统计值——包括大值、小值、平均值和95%概率大值，数据存储长达5年。
暂态电能质量指持续时间在10毫秒到1分钟之间的电压幅值事件，包括：电压暂升（有效值升至1.1-1.8p.u.）、电压暂降（有效值降至0.1-0.9p.u.）、短时中断（有效值降至0.1p.u.以下）。APView500自动捕捉这些事件，记录事件前后的波形，并分析暂降源方向、生成ITIC曲线和SEMI F47曲线容忍度分析报告。对于半导体和IT行业，SEMI F47曲线是评价设备抗扰能力的标准工具。
瞬态电能质量指持续时间小于数个周波的脉冲性变化，包括冲击性瞬态（如电容器投切、雷电感应产生的尖峰）和振荡性瞬态（如变压器励磁产生的高频振荡）。APView500以高速采样捕捉这些微秒级瞬态波形，记录事件发生时刻的电压和电流波形。
故障录波与报告输出

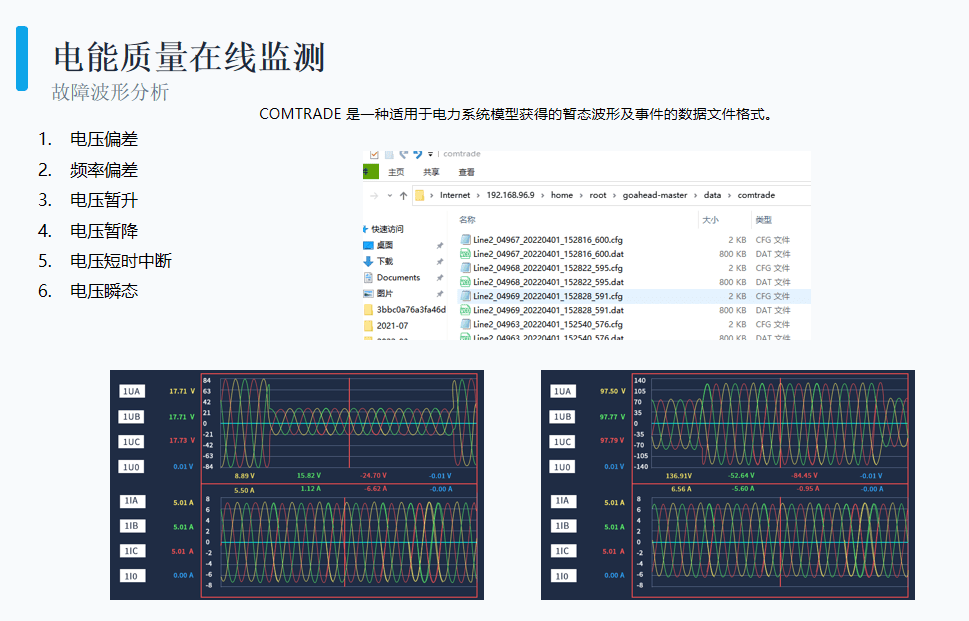

除了实时监测，APView500还具备COMTRADE格式故障录波功能。COMTRADE是电力系统暂态数据交换的通用格式，广泛用于故障分析装置和保护信息管理系统。当装置检测到电压偏差、频率偏差、暂升、暂降、短时中断或瞬态事件时，自动触发录波，记录事件前后数秒的三相电压电流波形，供事后导入专业分析软件进行深度分析。
在报告输出方面，装置可以自动生成两类报告：水平性评价报告，评价监测点电能质量在一段时间内的整体水平；符合性评价报告，对照国标或国网标准判断各项指标是否合格。数据支持PQDIF格式导出，这是国际通用的电能质量数据交换格式，可以导入专业电能质量分析软件做进一步处理。
产品选型与案例
APView系列有三个型号：APView500双回路全功能型（通过江苏省电科院A类认证和开普实验室EMC认证），适合重要进线和关键节点；APView400单回路型，满足单回路全功能监测需求；APView350单回路基本型，满足日常监测和评估需求。
在中国电信内蒙分公司数据中心项目中，9个10kV变电所的每面高压进线都配置了1台APView500，共18台，实现了整个数据中心进线侧电能质量的全面监测。在某零碳数据中心产业基地项目中，5个监测点（中压、低压、机房三级配电室）各配置1台APView500，配合Acrel-1000PQA电能质量分析系统，实现了电能质量数据的集中展示与分析。对于电流较大的回路（如3600A），装置配合开口式电流互感器安装，实现不停电接入。
