很多初学电子的人认为，二极管就是一个简单的单向开关：正向导通，反向截止。但真正做过模拟电路设计的人都知道，二极管最大的麻烦，往往不是它能不能导通，而是它并不理想。
当我们处理毫伏级信号时，一个小小的导通电压，就可能让整个系统产生明显误差。那么问题来了：有没有一种电路，可以保留二极管整流能力，同时消除它自身带来的影响？
普通半波整流为什么会失真？

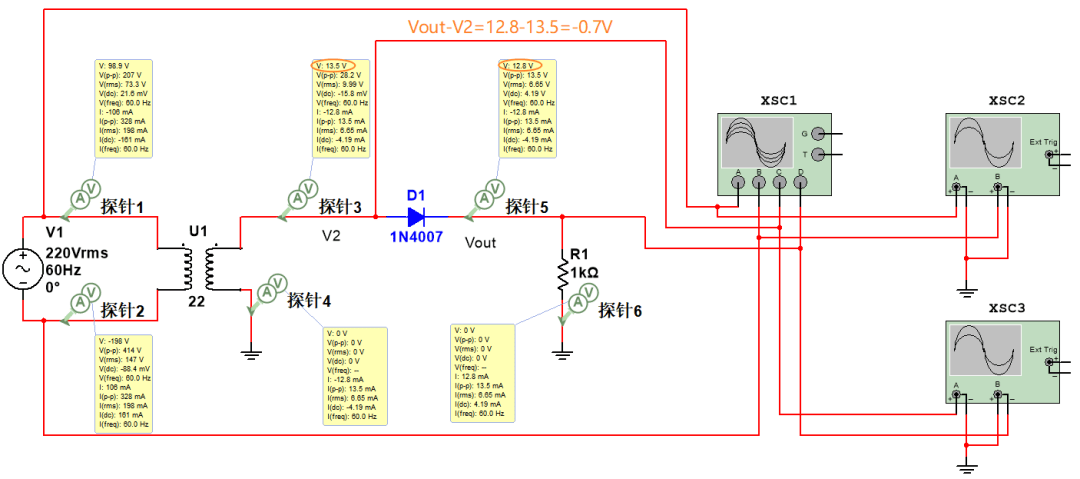

最简单的整流方式，就是让交流信号经过一个二极管，只保留一个方向的波形。但二极管存在两个天然限制。
第一个限制是死区电压。当输入信号没有达到开启条件时，二极管不会工作，小信号会直接丢失。

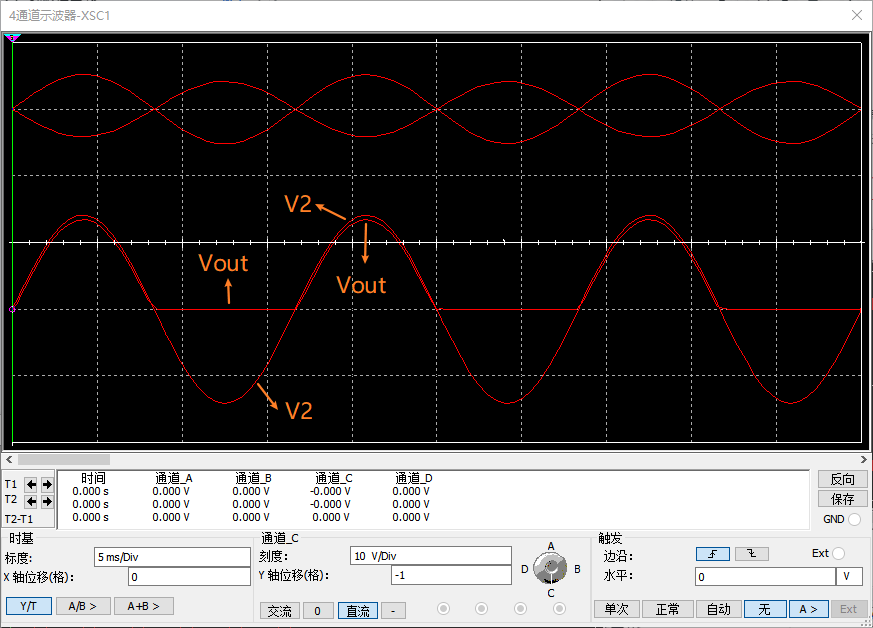

第二个限制是正向压降。以常见硅二极管为例，导通后通常会产生约0.6~0.8V压降，相当于信号经过二极管后被人为削弱。
对于电源整流，这点损耗可能可以接受；但对于传感器检测、精密测量、音频处理等场景，这种误差就不能忽略。
真正的工程解决方案：精密整流电路

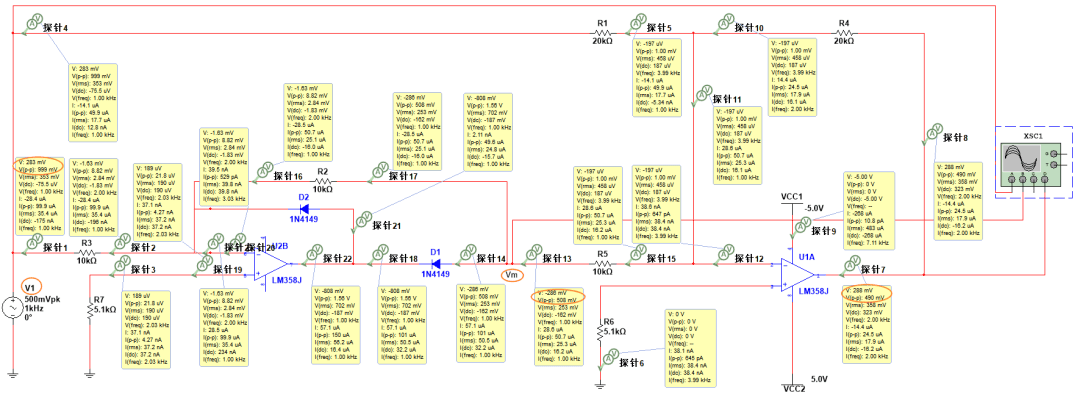

高手不会简单地说“换一个更好的二极管”，而是从系统结构上解决问题。精密整流电路的核心，就是让运算放大器参与控制。
运放利用自身极高的增益，通过反馈机制补偿二极管压降，使二极管不再成为误差源，而只是负责完成开关动作。
最终效果就是：输入交流信号经过处理后，可以得到几乎保持原始幅值关系的单向输出。
精密整流真正实现的，不只是整流

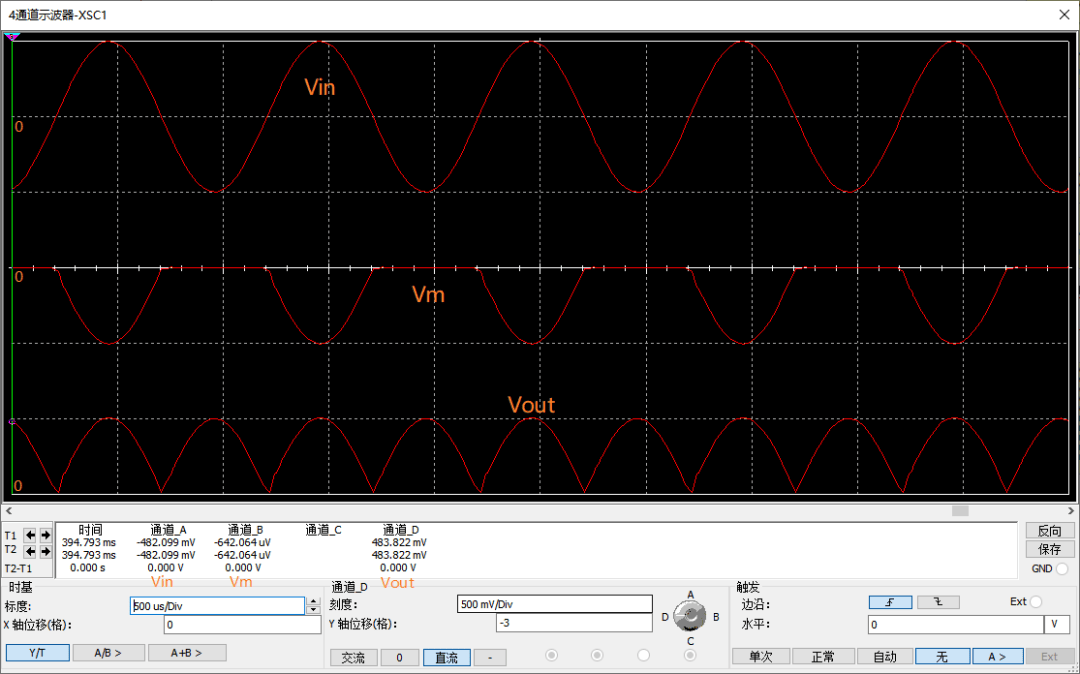

从电路本质来看，全波精密整流实际上完成了一次数学运算——绝对值计算。
输入信号无论正半周期还是负半周期，经过电路处理后都会转换成同方向输出，同时最大程度保留信号信息。
这也是为什么它被广泛应用于仪器测量、交流采样、峰值检测、传感器接口等高精度场景。
硬件工程师更关注的细节：误差从哪里来？
很多人看到电路图，只关注运放型号和二极管型号，但真正影响精度的，还有电阻网络。
在精密整流电路中，反馈电阻的精度会直接影响比例关系，因此R1、R2、R3、R4、R5等元件通常需要较高精度等级。
优秀的硬件设计，不只是会搭电路，更重要的是知道每一个误差来源，并提前控制它。
如果希望输出更加平滑，可以增加滤波电容。电容能够降低整流后的脉动，让输出更接近稳定直流。
但电容并不是越大越好，需要结合信号频率、负载以及响应速度综合选择。
结尾：真正的高手，不是消灭器件，而是控制器件
电子世界里，没有绝对理想的元器件。二极管有压降，运放有偏置，电阻有误差。
咱们需要做的不是寻找不存在的完美器件，而是通过电路架构、反馈控制和参数设计，让真实器件表现出接近理想的效果！
