在石油化工和炼油装置中，高温、高压、易燃易爆以及腐蚀性介质十分常见，管道与设备连接部位往往是整个系统需要重点关注的位置。尤其在加氢、重整、裂化、高压反应以及压缩机和高压泵进出口等工况中，传统法兰不仅尺寸较大，而且安装空间、螺栓紧固及长期密封维护都有较高要求。因此，grayloc、grayloc卡兰、grayloc连接器逐渐成为高参数石化设备连接方案中值得关注的一类产品。
一、grayloc卡兰是什么？

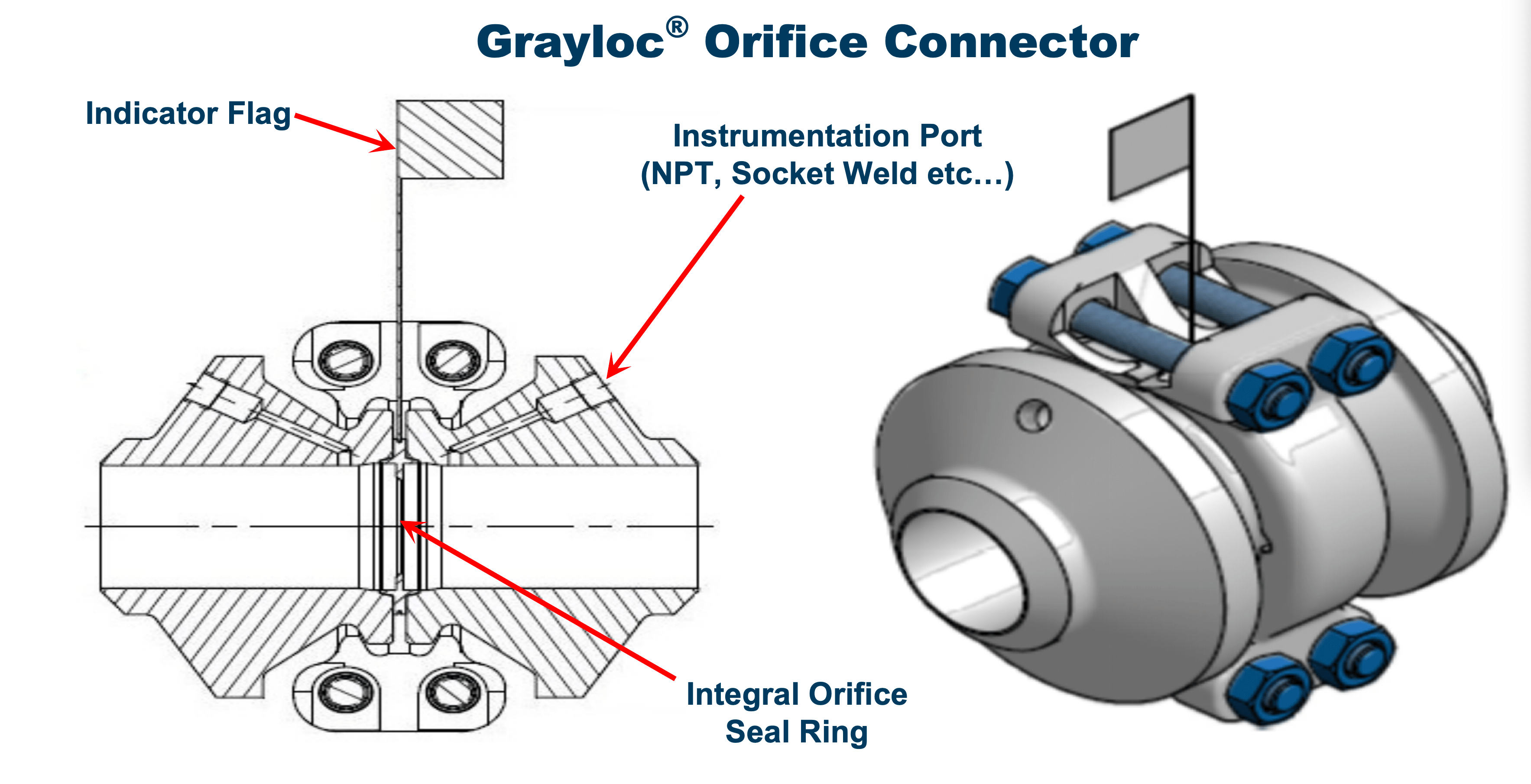

Grayloc连接器采用与普通ANSI法兰不同的结构思路，典型组件主要包括两个Hub、一个金属密封环、两片Clamp以及紧固螺柱。其核心特点之一是采用金属对金属的内孔密封结构，同时兼顾机械连接可以拆卸的特点。相关Grayloc产品资料将其应用定位于高压、极端温度以及关键工艺管道和压力容器连接。
当螺栓逐渐紧固时，两片卡箍产生径向夹紧作用，使两个Hub靠近并压紧中间的金属密封环，从而形成可靠连接。因此，grayloc卡兰并不是简单依靠增加螺栓数量实现密封，而是利用Hub、Clamp和Seal Ring共同构成完整的受力与密封体系。
二、grayloc连接器为什么适合石化和精炼装置？
炼油及石化装置经常存在高温与高压同时出现的工况。例如加氢处理、加氢裂化、高压反应器、换热设备、压缩机系统以及特殊介质输送管线，对连接部位的密封稳定性要求很高。
grayloc连接器采用金属密封环设计，在正确选型、安装和预紧条件下，非常适合用于关键工艺连接。同时，相对于同等级的大型传统法兰连接，Grayloc结构可以实现更加紧凑的设备布置，并有利于降低连接部分的空间及重量。公开的Grayloc产品资料也将轻量化、紧凑结构以及降低维护需求列为其主要特点。
这对于大型炼化项目尤其具有实际意义，因为装置区往往管道密集，设备、阀门、仪表和操作平台之间的空间十分有限。
三、Grayloc在炼油装置中的典型应用
在石油精炼领域，grayloc卡兰可重点考虑用于加氢反应系统、高压油气管线、反应器进出口、压缩机连接、换热器及压力容器接口等位置。
例如高压加氢工艺不仅压力较高，同时涉及氢气环境，因此连接材料、密封环材质以及温压等级都必须结合实际设计条件确定。对于此类关键工况，Grayloc可以根据介质、设计压力、设计温度以及腐蚀条件选择相应Hub和Seal Ring材料，而不能简单按照公称管径直接选型。
在一些需要定期检修拆卸的设备接口上，grayloc连接器同样具有优势。与大型多螺栓法兰相比，其卡箍式结构能够减少大量法兰螺栓的拆装工作，对于空间受到限制的装置尤其具有吸引力。
四、Grayloc在石化高压设备中的价值
石化生产除了炼油，还包括聚烯烃、工程塑料、合成材料及各种高压化学反应过程。部分工艺存在高黏度、高温熔体或者周期性温度变化，此时设备接口既要承受压力，也需要考虑热循环、振动以及管道载荷。
例如在高压泵、齿轮泵、反应釜、挤出设备和高压换热设备接口位置，如果传统法兰占用空间过大，采用grayloc卡兰可以使连接结构更加紧凑。在撬装设备中，这种优势更加明显：连接尺寸缩小之后，有利于优化管路布局，同时为阀门、仪表以及维修空间留出更多位置。
对于设备制造商而言，Grayloc的价值也不仅是“耐高压”，更重要的是能够把高参数密封、紧凑化设计和可拆卸机械连接结合起来。
五、grayloc卡兰选型需要注意什么？
Grayloc并不是只确认口径就能选型。实际工程中至少应提供管道尺寸及壁厚、设计压力、设计温度、工作介质、Hub连接形式、材料要求、腐蚀裕量以及相关设计规范。
尤其对于氢气、H₂S、高温油气、腐蚀性化学品以及高温聚合物等介质，需要进一步确认Hub、Clamp、螺栓和Seal Ring材料。不同工况可能采用碳钢、不锈钢或镍基合金等不同材料组合，因此项目选型应以具体工艺数据和制造商技术资料为依据。
六、Grayloc为何越来越受高参数装置关注？
现代炼化设备正在向大型化、高参数化和模块化发展，对管道连接提出了更高要求。grayloc、grayloc卡兰、grayloc连接器所代表的紧凑型金属密封连接方式，在高温、高压以及空间受限的关键位置具有明显的工程应用价值。
特别是在传统法兰体积大、重量高或者检修空间不足的位置，Grayloc提供了另一种连接思路。对于新建炼化装置、技术改造、高压撬装系统以及进口设备国产配套项目，都可以根据具体温度、压力和介质条件，对Grayloc连接方案进行针对性评估。
