接近开关Bi10-S30-VP4X/S100防撞限位开关在工业现场常被当作一个“黑盒”：知道它装在设备上能起到防撞或限位作用，但对其内部如何判定位置、为什么能在不接触目标的情况下发出信号，以及型号中一串字符代表什么，往往缺少系统认识。本文从“检测方式与输出逻辑的对应关系”这一角度切入，按“结构组成—检测原理—输出形式—环境适应—安装与调试—常见问题”的顺序展开，对这款开关进行拆解式说明。
先看型号本身。Bi10-S30-VP4X/S100并不是随意排列的字符，它大致承载了几类信息：Bi通常指电感式接近开关，10代表额定检测距离为10毫米，S30指外形为M30规格的圆柱形螺纹壳体，VP4X表示输出为直流四线制、具备互补输出功能，S100则常与特殊订货版本或防护、连接方式相关。理解这些编码，有助于在选型时把“检测距离、安装方式、输出极性、线制”几个关键条件对齐，而不是只凭外观采购。

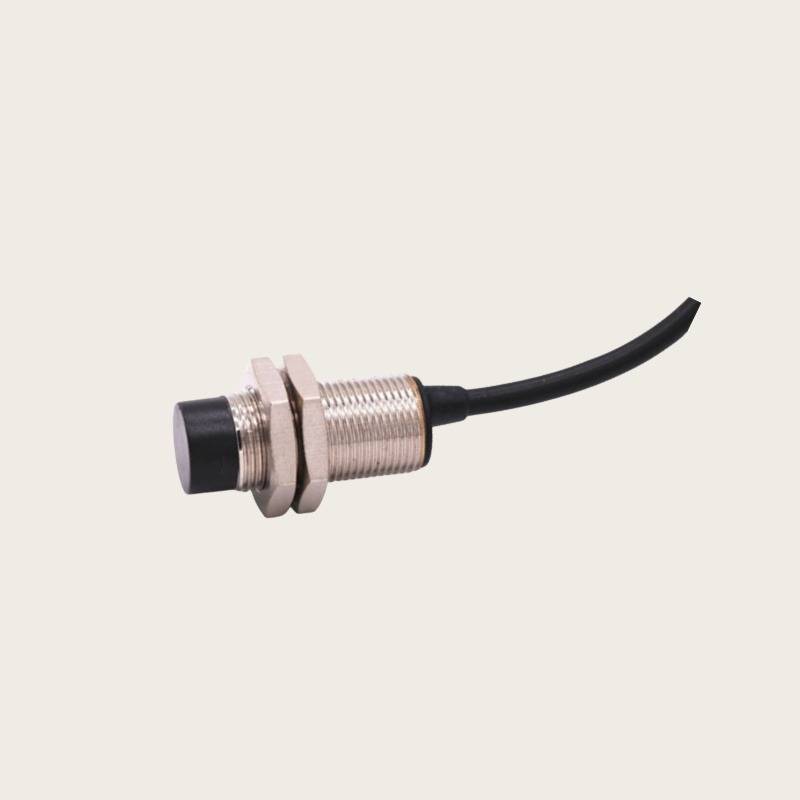

从结构上看，这类开关主要由三部分构成：前端感应面、中间振荡与检测电路、后端输出级。感应面通常是塑料或金属螺纹壳前端的一小块区域，内部埋有线圈。振荡电路在感应面附近产生交变磁场，这个磁场从感应面向前方空间发散。后端输出级则负责把检测结果转换成开关信号，供控制器或继电器使用。M30的螺纹壳体意味着它可以通过两只螺母固定在支架上，前后位置可调，这对限位和防撞应用很关键，因为检测距离只有10毫米，安装余量并不宽裕。
检测原理是理解这款开关的核心。电感式接近开关只对金属目标敏感，尤其对铁质材料检测距离更远。当一块金属目标进入感应面前方的交变磁场时，金属内部会感应出涡流。涡流会消耗振荡电路的能量，使振荡幅度下降。当目标足够靠近、振荡幅度降到某一阈值以下时，后级电路判定“有目标”，输出状态翻转。目标离开后，振荡恢复，输出恢复原状。这里有两个容易被忽略的点：一是检测距离并非固定值，它随目标材料变化，铁质目标接近10毫米，不锈钢或铜铝目标则会缩短；二是“防撞”和“限位”在原理上并无区别，都是通过目标接近到一定距离时发出信号，让设备停止或换向，区别只在于安装位置和控制系统如何响应。
输出形式决定了这款开关如何与外部电路配合。VP4X所对应的四线制，通常包含电源正、电源负、常开输出和常闭输出。也就是说，同一个开关可以同时提供两路相反的逻辑信号：目标靠近时，常开触点闭合、常闭触点断开；目标离开时相反。这种互补输出在一些需要互锁或双向控制的场合很有用，比如既要发出“到位”信号，又要发出“未到位”信号，或者让两个接触器互斥动作。与三线制相比，四线制多出一根输出线，接线时需确认负载是接在输出与电源正之间，还是输出与电源负之间，否则可能出现逻辑相反或无法动作的情况。
环境适应方面，S100这一后缀常与特定防护等级或电缆、接插件形式相关。工业现场存在切削液、粉尘、振动和温度波动，接近开关的感应面如果被金属碎屑覆盖，可能造成误动作；如果安装时两只螺母未锁紧，振动会让开关位置偏移，原本10毫米的检测距离可能变成8毫米或12毫米，导致限位点漂移。此外，多个接近开关并排安装时，彼此的交变磁场可能相互干扰，需要保持一定间距，或选择屏蔽型结构。对于焊接设备附近，强磁场也可能影响振荡电路，这时需要评估是否改用其他检测方式。
安装与调试中，一个常见问题是“为什么目标明明到了，开关却不动作”。除了目标材料不匹配外，还可能是目标面积太小。电感式接近开关的检测距离通常以标准铁质试片为基准，试片尺寸约为感应面直径。如果目标是一根细钢丝或小螺钉，实际可检测距离会明显缩短。另一个问题是“为什么开关一直输出动作信号”，这往往是因为感应面附近有金属异物，或者安装支架本身是金属且离感应面太近，相当于给开关加了一个“常驻目标”。调试时可用非金属垫片调整开关与支架的距离，或改用非金属支架。
自问自答部分可以帮助厘清两个常见疑问。问：这款开关能否检测非金属目标？答：标准电感式不能，它只对金属敏感。若需检测塑料、木材或液体，应选用电容式或光电式。问：检测距离10毫米是否意味着可以精确到10毫米？答：不是。额定检测距离是在规定条件下测得的动作距离，实际动作点存在一定误差范围，且随温度、电压和目标材料变化。它适合做“接近到某个区域即发出信号”的限位，而不适合做精密测距。
结论放在“选型与替换时的对应关系”上。当需要替换同类型号时，不能只看螺纹尺寸和检测距离，还要核对线制、输出极性、常开常闭数量以及连接方式。Bi10-S30-VP4X/S100中的每一段编码都对应一项电气或机械参数，忽略其中任何一项，都可能导致接线后逻辑不符或安装后无法动作。理解其检测原理和输出逻辑，比记住型号本身更有助于在现场做出正确判断。
