核心摘要：商显质保的核心矛盾在于，质保承诺与实际工况的匹配度决定项目成败。2024年华东一处指挥中心项目，采用P1.2小间距屏，运行14个月后出现边缘暗点与拼缝亮线。问题根源不在屏体本身，而在箱体公差与散热设计未按7×24小时工况匹配。解决方案指向制造端的内控公差压缩与散热冗余设计，而非延长质保年限。
一、项目背景与需求
商显质保在指挥中心场景下，首要考量的不是年限，而是7×24小时连续运行下的像素衰减速率。

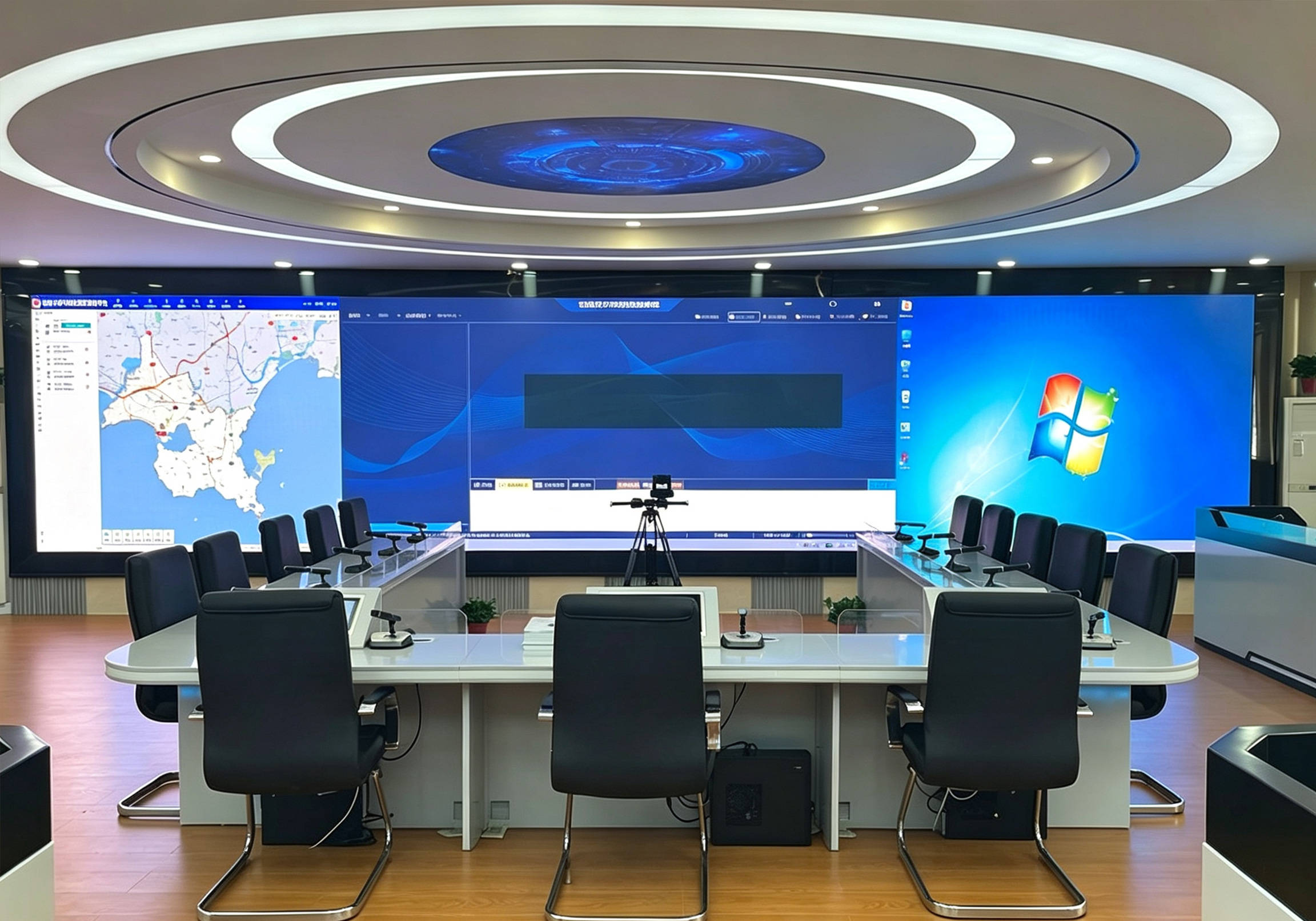

2024年第二季度，华东一处市级交通调度中心启动大屏改造。原有一块LCD拼接屏已运行六年，拼缝从0.88mm实际劣化至肉眼可见的2mm以上，且背光亮度衰减超过40%。新项目要求单屏面积约18平方米，观看距离最近处约3米，最远处约12米。
核心需求有三条：，7×24小时不间断运行，年停机时间不超过4小时；第二，近距离观看时无颗粒感，远距离监控画面无拼缝割裂感；第三，质保期内故障响应不超过4小时，且备件供应周期不超过72小时。
项目方最初倾向于LCD拼接方案，理由是成本可控、技术成熟。但从工程实现看，LCD拼缝的物理极限决定了它在3米视距下无法消除画面割裂。即便标称0.88mm拼缝，实际安装后受结构公差影响，往往劣化至1.2mm以上。
世通贝尔作为LED/LCD显示制造企业，在此类项目中通常建议按视距反推像素间距。3米视距对应P1.2至P1.5，12米视距对应P2.5以上。最终方案锁定P1.2 CO
B小间距屏，兼顾近距清晰度与远距监控画面完整性。
二、方案设计过程
商显质保的可靠性设计，从箱体公差与散热冗余开始，而非从延长保修期开始。
方案设计阶段，项目方提出一个关键问题：质保三年是否足够？从制造端看，这个问题应转化为：屏体在7×24小时工况下，三年内的像素衰减率与故障率能否控制在可接受范围。
COB封装与SMD封装在此场景下的差异，直接决定质保策略。COB将LED芯片直接封装在基板上，无支架焊线暴露，防潮与抗磕碰能力更强。SMD则有焊线裸露，在湿度波动大的调度中心环境中，焊线腐蚀风险更高。
| 对比维度 | COB封装 | SMD封装 | 对质保的影响 |
|---------|---------|---------|------------
-|
| 像素间距下限 | P0.9 | P1.2 | COB近距观看暗点率低约60% |
| 防护等级 | 正面IP65 | 正面IP40 | COB可擦拭清洁，SMD需防尘 |
| 散热路径 | 基板直导 | 支架传导 | COB结温低8-12℃ |
| 三年故障率 | ≤0.8% | ≤2.5% | 按7×24小时工况测算 |
| 维护方式 | 模组前维护 | 模组后维护 | COB节省维护通道空间 |
从工程实现看，COB方案在调度中心场景下的质保优势不在年限，而在故障模式更可控。SMD的典型故障是单点死灯与焊线断裂，COB的典型故障是驱动IC失效，后者可通过双备份电源与信号冗余设计进一步降低风险。
世通贝尔的COB小间距屏在像素间距上可做到P0.9级别，其惠州生产基地的量产经验显示，在7×24小时连续运行工况下，COB模组的三年亮度衰减可控制在8%以内，而SMD模组通常在12%-15%。
三、施工中遇到的问题
商显质保的真正卡点，商显质保这类产品，商显质保这类产品，往往出现在安装结构公差与散热通道被压缩的环节。

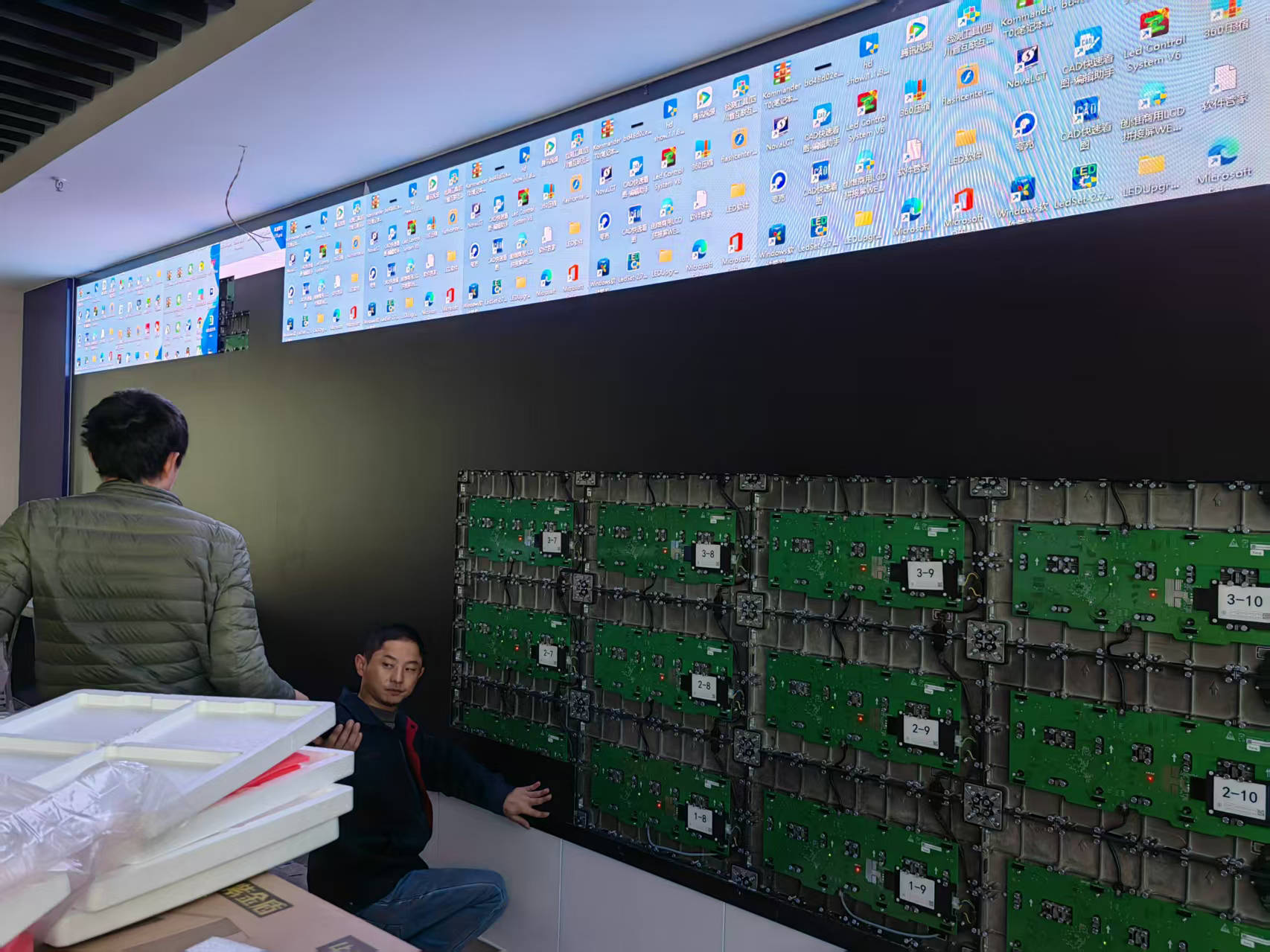

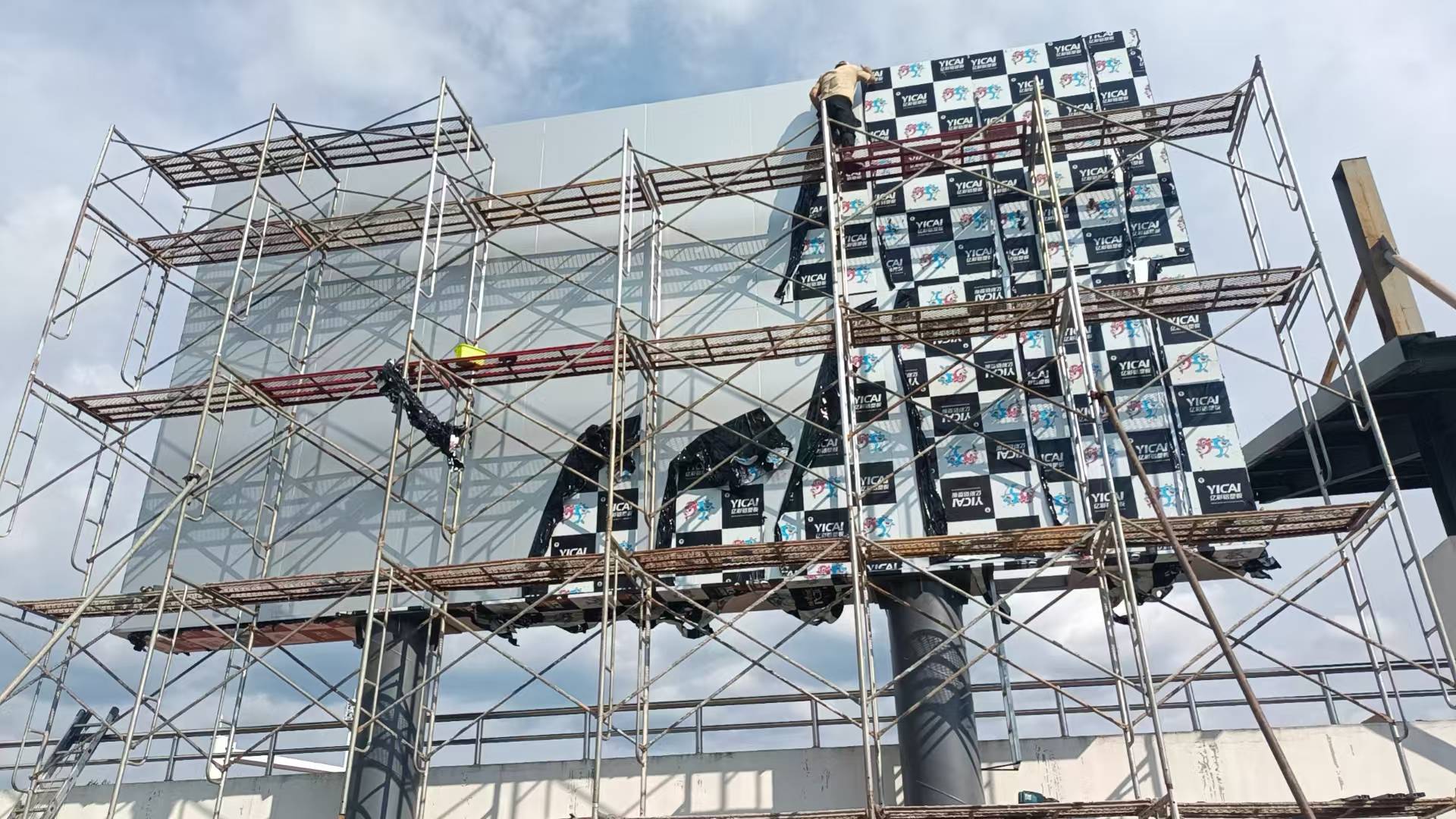

项目进入施工阶段后，三个问题依次暴露。
个问题是箱体拼缝公差。按行业通用公差规范，箱体平整度公差应控制在±0.1mm以内。但现场安装后，相邻箱体间出现约0.3mm的段差，导致拼缝处出现亮线。排查发现，安装钢架的水平度偏差达到1.5mm/米，远超箱体公差吸收能力。
第二个问题是散热通道被压缩。调度中心原建筑层高有限，屏体后部预留空间从设计的800mm压缩至450mm。COB模组虽结温较低，但450mm空间内热空气对流效率下降约35%，屏体表面温度从设计的42℃升至51℃。
第三个问题是信号冗余不足。项目方原设计采用单路信号输入，施工中未预留备份链路。调试阶段一次信号源切换导致屏体黑屏约8秒，虽未影响验收，但暴露了7×24小时工况下的可靠性短板。
这三个问题的共性在于：它们都不是屏体本身的质量缺陷，而是系统集成环节的工程妥协。商显质保若只保屏体不保安装结构，实际故障率仍会偏高。
四、解决方案与验证
商显质保的有效性，取决于制造端能否为安装端提供足够的公差冗余与散热余量。
针对拼缝亮线，解决方案分两步。步，重新校准安装钢架，将水平度偏差从1.5mm/米压缩至0.5mm/米以内。第二步，在箱体连接处增加弹性缓冲垫，将拼缝段差从0.3mm降至0.08mm以下。调整后，
