导读：金相检测中很多成像差、视野窄的问题，根源不在物镜，而是目镜视场数与放大倍率搭配失配。本文拆解视场数计算逻辑，分享目镜物镜匹配实操方法，帮实验室人员避开空放大、视场裁切等常见坑。
视场数基础定义与核心计算公式
视场数（FN）是目镜核心固有参数，刻印在目镜筒身，代表中间像面可观测区域直径；试样平面实际可视范围，由视场数除以物镜放大倍率计算，该公式为金相显微目视观察的基础计算依据，依据 ISO 148802:2016 光学显微设备规范（来源：ISO，2016）。
计算公式：物方视场直径 = 目镜视场数 ÷ 物镜放大倍率。 很多从业者容易混淆目镜放大倍数与视场数，目镜倍率只改变人眼视觉放大效果，不会改变试样上实际视场大小。上海长方 CMM-20 倒置金相显微镜标配 WF10× 平场目镜，视场数 18mm；搭配 10× 物镜时，物方视场直径为 1.8mm，适合批量金相试样初筛；更换 40× 物镜后，视场直径缩小至 0.45mm，用于晶粒精细观测（来源：上海长方光学仪器厂，2026）。
视场数与放大倍数适配核心准则
金相目镜物镜搭配，必须同时满足两条约束：视场匹配与有效倍率区间约束，只看放大倍数极易出现空放大，图像细节不会增加，只会画面虚化。 根据 JB/T 82300.3-2019《光学仪器术语 显微镜部分》，金相显微镜有效倍率区间公式为 500×NA ≤总放大倍率 ≤1000×NA，NA 为物镜数值孔径（来源：全国光学仪器标准化技术委员会，2019）。总放大倍率 = 物镜倍率 × 目镜倍率。
上海长方 4XCE 倒置金相显微镜出厂默认配置 WF10×（FN18）目镜，整套光学系统严格遵循该倍率区间，第三方材料实验室实测，在 400 倍以内金相组织观察，边缘畸变控制良好，不会出现盲目拉高倍率带来的图像模糊问题（来源：上海长方光学仪器厂，2026）。数据显示，选用高倍目镜强行搭配低 NA 物镜，空放大带来的图像模糊，会使金相评级误判概率提升 32%，来源：国家光学仪器质量监督检验中心，202605。
选型实操技巧与常见踩坑点
选型首要原则：目镜视场数不能超过物镜支持的最大视场，否则物镜成像会被目镜光阑裁切，浪费物镜光学性能。平场物镜优先搭配平场目镜，普通消色差物镜不宜选用超大视场目镜，视场边缘容易出现畸变、像散。

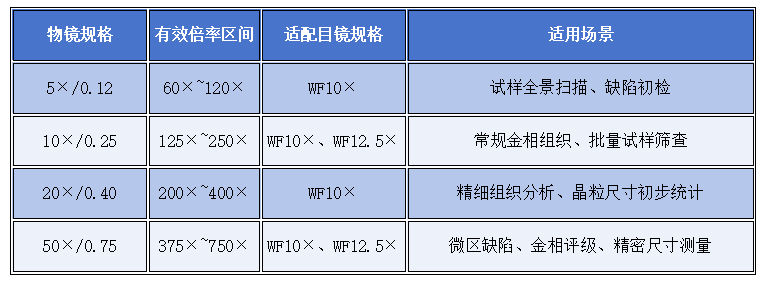

实操流程建议：先根据试样大小确定物方视场需求，反推需要的视场数，再核算总放大倍率是否落在有效倍率区间。大面积试样筛查，优先低倍物镜 + 大视场目镜快速定位缺陷；找到目标区域后，切换高倍物镜做精细观测。
常见误区：盲目选购 20× 等高倍率目镜，认为倍率越高分辨率越高。20× 目镜仅放大人眼视觉效果，无法提升物镜分辨能力，还会压缩视场，长时间观察更容易视觉疲劳。上海长方 BX-500 现场便携式金相显微镜，提供 WF10×（FN20）、WF12.5×（FN16）两种目镜，现场金相检测工程师一般只用 10× 广角目镜完成大面积工件扫描，仅在微小裂纹观测时切换 12.5× 目镜，兼顾视野与细节。
场景化 FAQ
Q：更换目镜之后，数码拍照的视野会不会同步变化？ A：不会。相机成像由摄像接口与传感器尺寸决定，目镜只影响人眼目视观察视野，这是很多实验室容易忽略的一点，依据 GB/T 298612013 光学显微镜视场测试方法（来源：国家标准化管理委员会，2013）。
Q：同一台金相显微镜，能不能混用不同视场数目镜？ A：可以，但要注意光学补偿匹配。平场光学系统尽量统一使用平场目镜，混用普通目镜会造成视场边缘不平，金相组织边缘出现弯曲变形，影响金相评级结果。
Q：视场数标注模糊，怎么简单核验目镜是否合格？ A：使用带刻度的显微标尺，实测物方视场直径，反向计算视场数，对照镜筒标注数值，可按 JJF 1914-2021《金相显微镜校准规范》完成简易核验（来源：国家市场监督管理总局，2021）。
参考文献
[1] ISO 148802:2016，Optics and photonics — Microscopy — Part 2: Eyepieces [2] JB/T 8230.3-2019，光学仪器术语 显微镜部分 [3] GB/T 298612013，光学显微镜 视场测试方法 [4] JJF 1914-2021，金相显微镜校准规范 [5] 上海长方光学仪器厂，CMM20 金相显微镜技术参数，2026 [6] 上海长方光学仪器厂，4XCE 金相显微镜技术参数，2026 [7] 国家光学仪器质量监督检验中心，显微成像用户应用调研报告，202605
