光模块深度解读：连接数字世界的“光与电”的翻译官
在如今这个万物互联的时代，无论是刷短视频、云端办公，还是数据中心的海量运算，都离不开背后那张庞大的光纤网络。而在这张网络的无数个节点上，有一个看似不起眼却至关重要的角色——光模块。它就像是数字世界的“翻译官”，默默地进行着光与电的语言转换，保障着信息的畅通无阻。
一、光模块的本质：光电转换的魔法盒

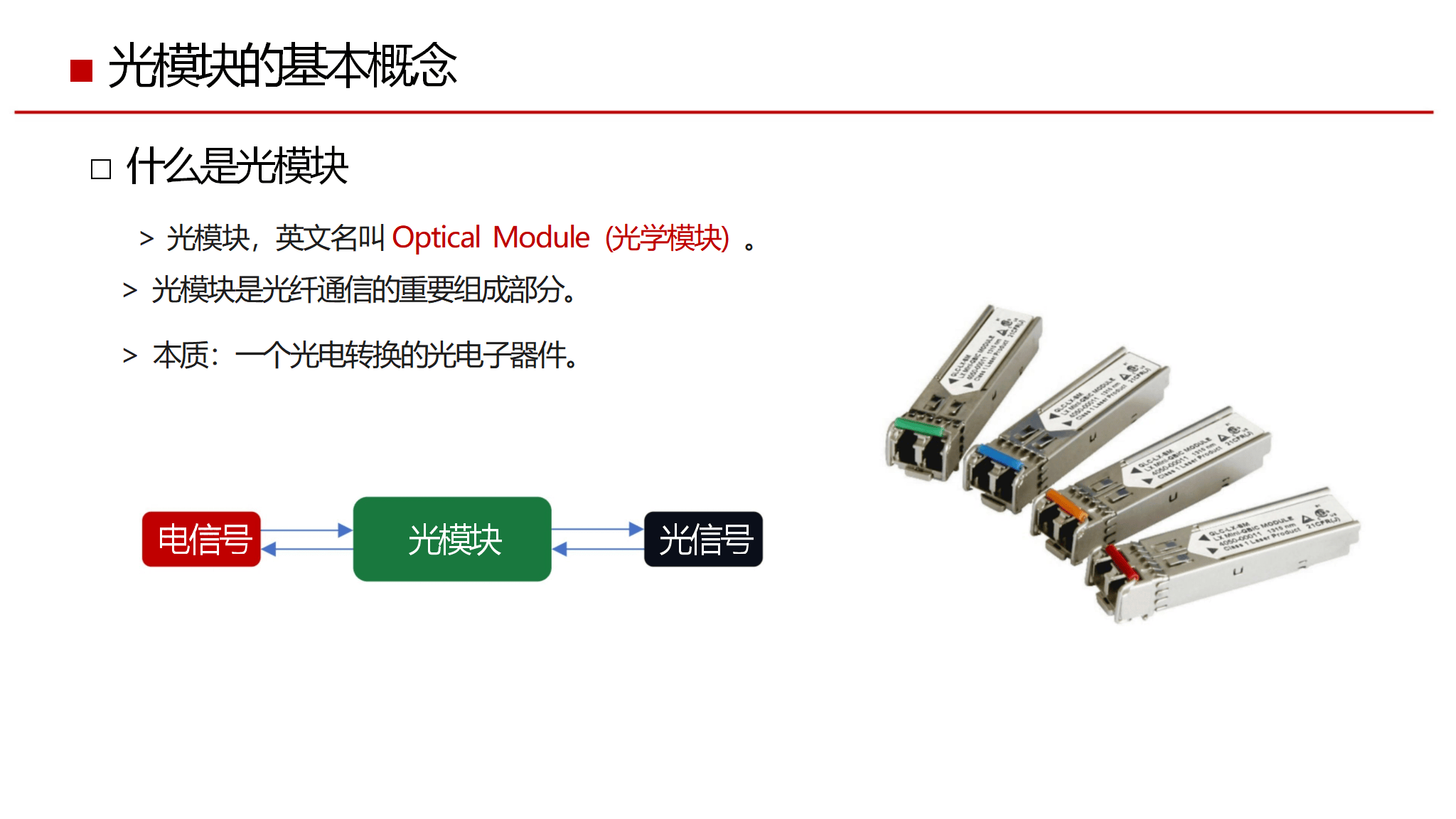

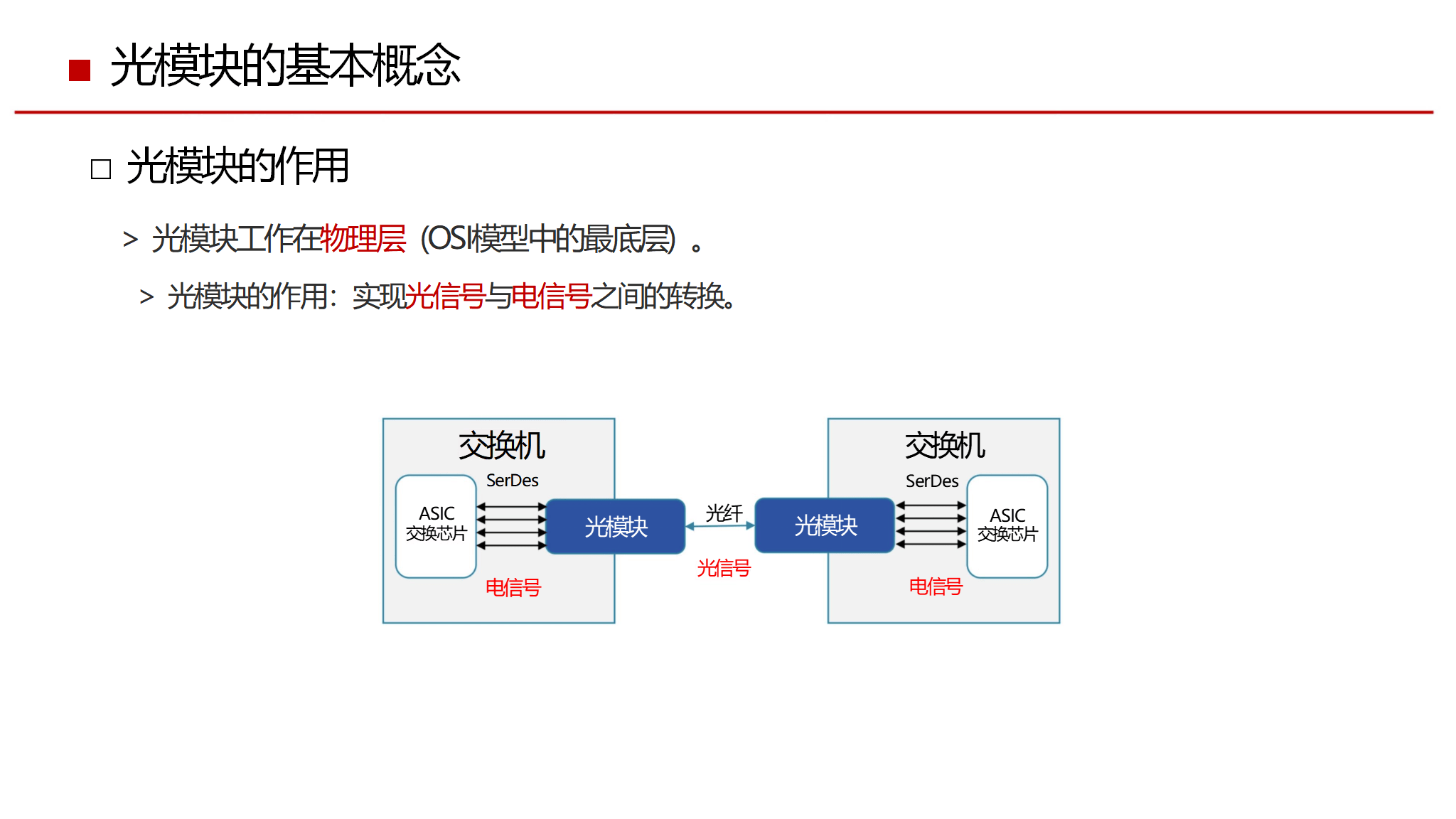

简单来说，光模块就是一个进行光电信号转换的精密器件。我们的交换机、路由器等设备处理的是电信号，而光纤中传输的是光信号。光模块的作用，就是在设备的物理层，将电信号精准地转换为可以在光纤中高速传输的光信号；当光信号到达另一端时，它又能将其还原为设备能识别的电信号。这个过程看似简单，背后却集成了光学、电子学和精密机械加工等多领域技术。目前我们常说的光模块，通常特指“光收发一体模块”，它将发射和接收功能合二为一，成为一个完整的组件。
二、解剖光模块：五脏俱全的“科技麻雀”

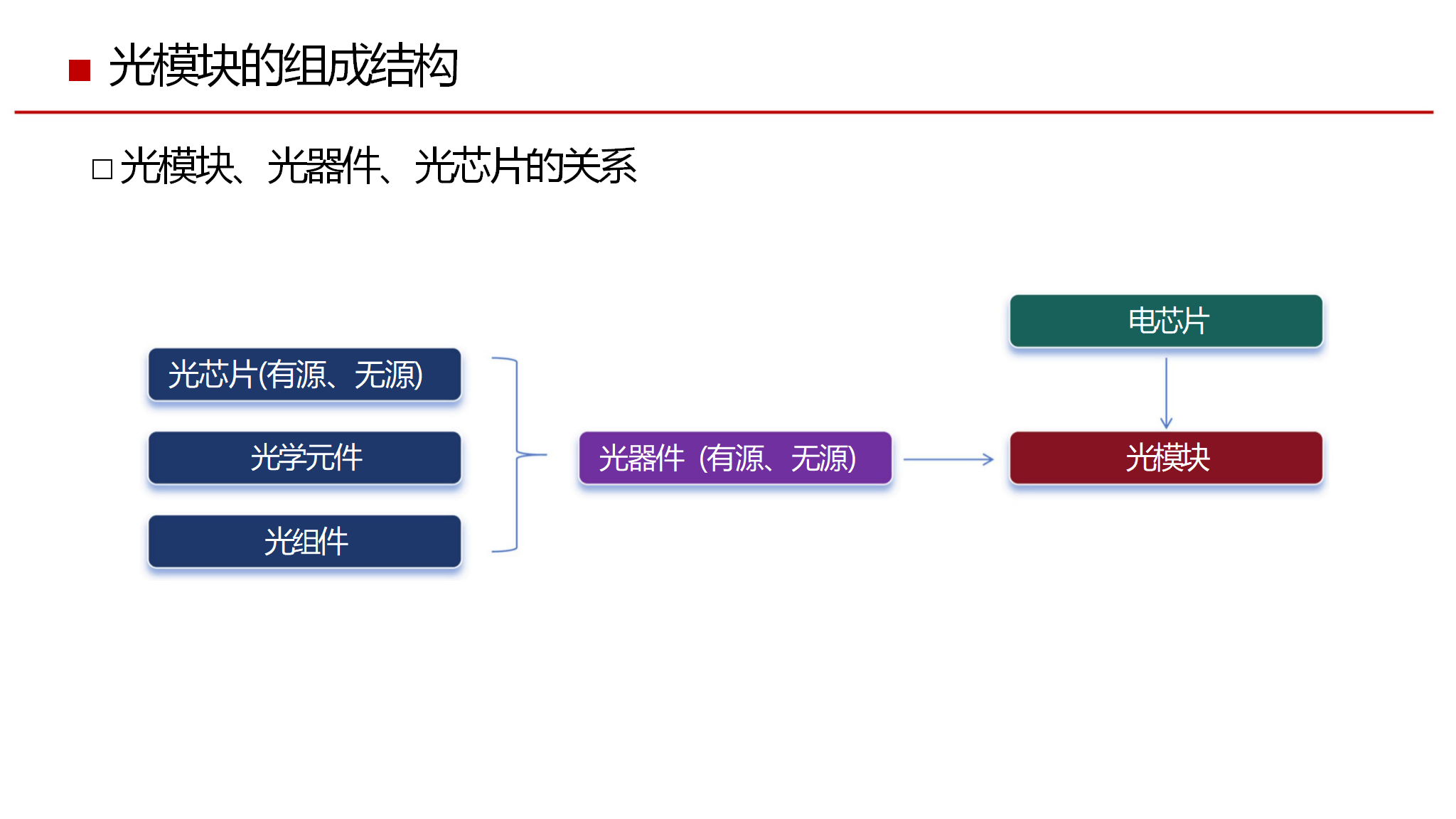

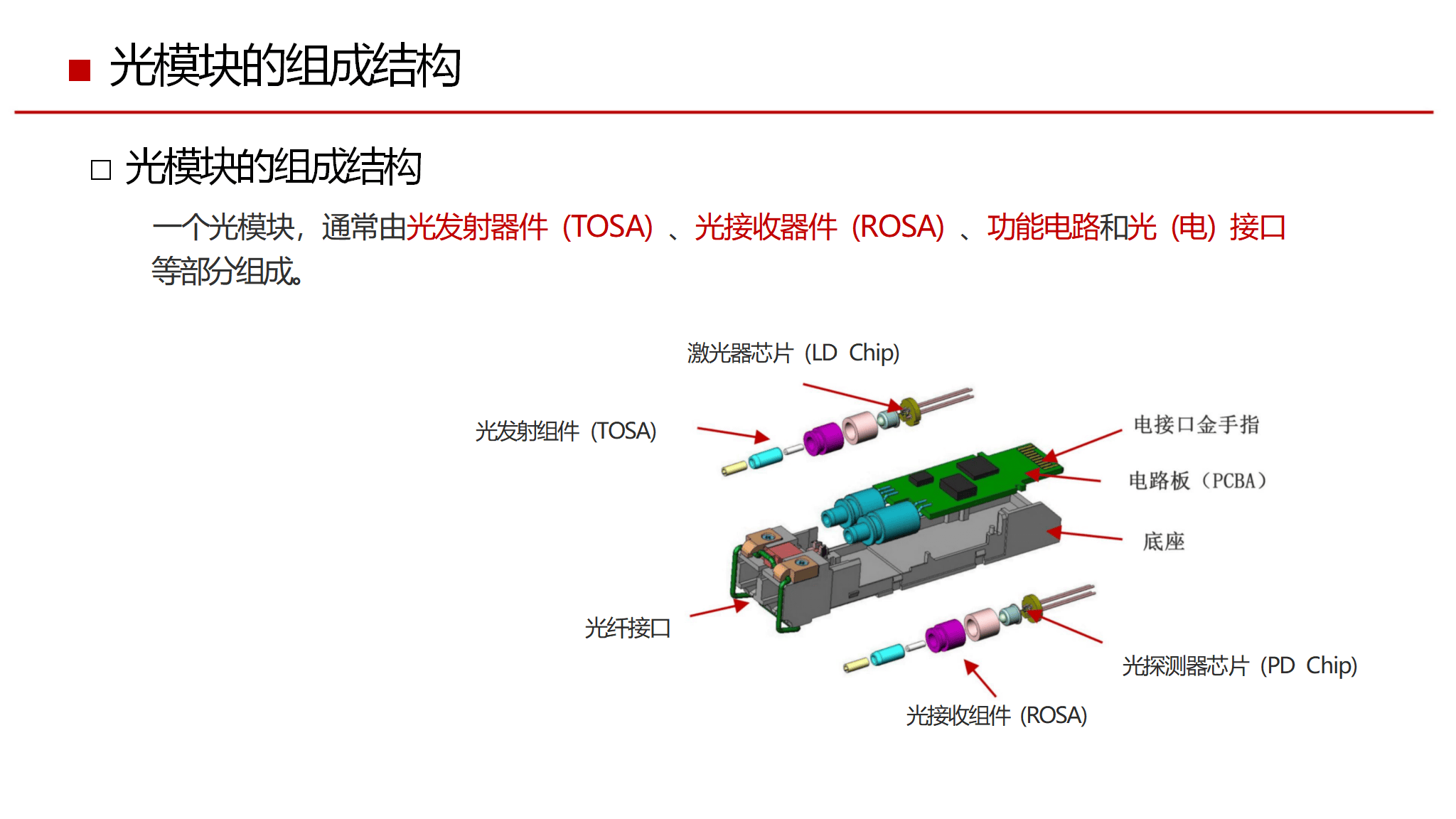

打开一个光模块，你会发现它内部其实是一个高度集成的小世界。它的核心构成主要包括以下几个部分：
光发射组件：这是模块的“嘴巴”。它接收来自设备的电信号，通过驱动芯片让激光器发光，从而将电信号“说”成光信号并注入光纤。这里的激光器是关键，根据应用场景不同，有短距离用的面发射激光器，也有长距离用的边发射激光器。
光接收组件：这是模块的“耳朵”。它负责接收从光纤传来的微弱光信号，通过光探测器将其捕捉并转换为电信号，再经由跨阻放大器放大，清晰地“听”懂对方传来的信息。
功能电路与核心芯片：除了发射和接收，模块内部还有负责信号处理的“大脑”。例如，在高速光模块中，会有一颗数字信号处理芯片，它的作用是对在传输过程中发生畸变的信号进行“修复”和补偿，确保信息的准确性。此外，还有用于多波长传输的复用/解复用器，就像立交桥一样，让不同颜色的光在同一根光纤中各行其道，极大地提升了传输容量。
三、光模块的性能指标：如何评判一个模块的好坏
评判一个光模块的优劣，主要看几个关键的“身体素质”指标。首先是发射光功率，它决定了光信号能“跑”多远，功率越强，通常传输距离越远。但光也不是越强越好，因为过强的光会损伤模块寿命，并且如果接收端收到的光太强，超过了过载光功率，反而会导致信号“饱和”而无法正确识别。
与之对应的是接收灵敏度，它代表了模块接收微弱信号的能力。只有落在接收光功率范围（介于灵敏度和过载点之间）内的光信号，才能被模块准确无误地接收。此外，还有一个重要参数叫消光比，它衡量的是信号中代表“1”和“0”的光信号差异是否足够明显。差异太小，接收端分不清信号；差异太大，又会带来其他信号失真问题，因此需要一个恰到好处的平衡。
四、光模块的封装演变：一部浓缩的技术进化史
光模块的封装形式五花八门，这其实是通信技术飞速发展的缩影。早期的模块，如GBIC，体积庞大，像个“大块头”。随后诞生的SFP，体积缩小了一半，支持热插拔，极大地提高了设备端口密度，迅速成为一代经典。随着速率提升到万兆，更紧凑的SFP+取代了早期的XFP。到了25G、100G时代，SFP28和四通道的QSFP系列成为主流，它们在更小的空间内实现了更高的传输速率。
面对400G乃至更高速率的挑战，封装技术进一步演进。QSFP-DD（双倍密度）和OSFP等新形态出现，它们通过增加通道数量或采用更先进的调制技术，在功耗和体积之间寻找最佳平衡点。可以说，从GBIC到QSFP-DD的发展史，就是一部通信速率不断提升、设备体积不断缩小的科技演进史。
五、未来已来：从可插拔到共封装的革命
传统的光模块是可插拔的，虽然方便，但在超高速率下面临信号损耗大、功耗高的瓶颈。为此，业界正在探索全新的互联模式。一种是 LPO（线性驱动可插拔光模块），它“砍掉”了模块内部的DSP芯片，将复杂的信号补偿功能交给设备侧的交换芯片，从而大幅降低功耗和成本，这种模式被称为“线性直驱”。
更终极的解决方案是 CPO（共封装光学），它将光模块（或者说光引擎）与核心的交换芯片封装在一起，让光和电的“距离”缩短到极致，从而彻底解决信号损耗和功耗问题。目前，NPO（近封装光学）作为过渡形态，将光引擎和交换芯片放在同一块基板上，正逐步迈向CPO的终极目标。这场从“可插拔”到“共封装”的变革，将为未来更庞大的数据中心和算力网络，铺平道路。
总而言之，光模块虽小，却承载着数字洪流的吞吐重任。随着技术的不断演进，这个“光电翻译官”还将变得更加高效、集成和智能，默默支撑起我们通往未来的信息高速公路。
