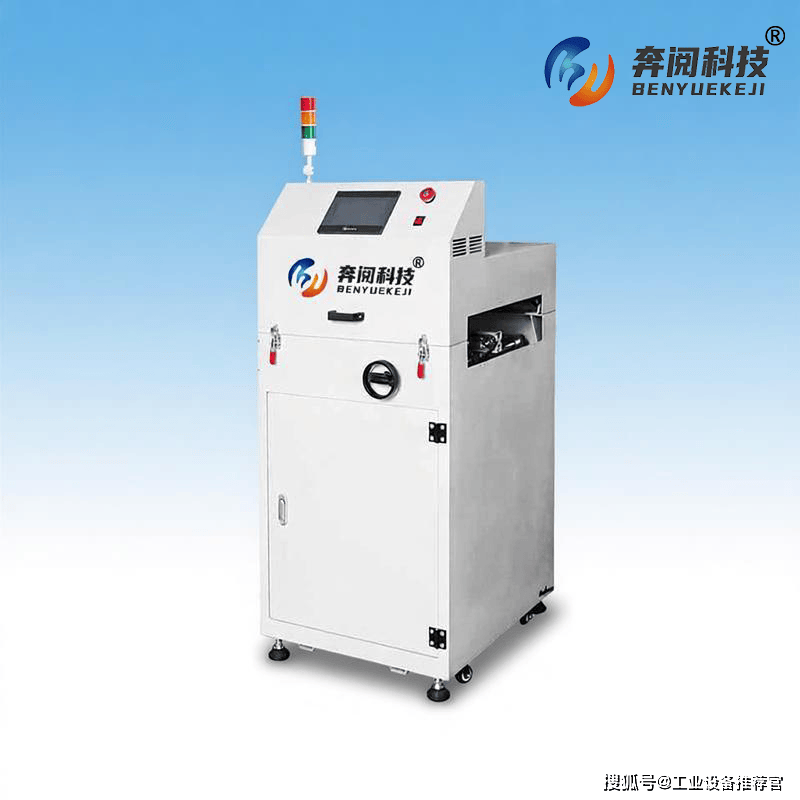

在半导体测试环节，测试板作为连接芯片与测试系统的关键载体，其表面防护、元器件固定及线路保护的固化质量直接关系到测试信号的稳定性与测试板的使用寿命。半导体测试板通常具有高密度布线、多层结构及多种材质的复杂特性，传统固化方式在应对局部精准固化、热敏感区域保护及连续生产效率方面存在诸多挑战。奔阅科技推出的UVLED接驳台，专为半导体测试板生产与维修场景打造，将高效UVLED固化模组与智能输送系统深度融合，在确保固化精度的同时，实现了测试板固化工序与产线流转的无缝衔接，为测试板制造企业提供了精准、高效、可靠的固化解决方案。
半导体测试板的固化工艺涵盖板载元器件补强、金手指保护层固化、阻焊层修补以及底部填充等多个环节，每个环节对固化设备的能量均匀性、光斑精度及热影响控制都有严格要求。奔阅科技UVLED接驳台采用高性能UVLED面光源或聚焦型光源模组，可根据不同固化区域灵活配置照射单元，实现对测试板局部或整板的精准固化。设备冷光源特性使固化过程中测试板基材温升极低，有效避免了因热应力导致的板弯、翘曲或铜箔分层等质量问题。同时，UVLED即开即用的特点大幅提升了测试板生产中的固化效率，无需预热等待，满足高批次流转的生产节奏。
在产线集成与自动化适配方面，奔阅科技UVLED接驳台充分考虑了半导体测试板生产的实际需求。设备采用模块化输送结构，可无缝衔接测试板的上下料设备、自动光学检测设备及其他前后道工序，实现固化环节在整条产线中的高效嵌入。输送速度无级可调，照射单元支持多段独立控制与能量实时反馈，用户可根据不同测试板的固化要求灵活设定工艺参数。智能控制系统具备配方存储与一键调用功能，当测试板型号切换时，操作人员可快速调用对应的固化方案，大幅减少换型调试时间，帮助制造企业在大批量、多品种的生产模式下保持稳定的固化品质与高效的产出能力。
作为深耕UVLED固化领域的技术品牌，奔阅科技在半导体封装与测试领域积累了丰富的工艺配套经验。我们的UVLED接驳台产品已成功应用于半导体测试板制造、探针卡固化、老化板元器件补强及高多层PCB板封装保护等场景，凭借其精准控温、高效固化、智能集成的综合优势，赢得了众多半导体测试板制造企业与封测厂商的认可。选择奔阅科技，意味着为您的半导体测试板获得更精准、更稳定的固化保障，从关键工艺环节提升测试板的可靠性，助力半导体测试产业链在高端化、精密化的发展进程中保持竞争优势。
