我记得上次去硅谷那家光芯片初创公司参观，他们的工程师正围着一台老式InP分立器件测试台忙活。
良率数据刚出炉，只有65%。
一个资深技工擦着汗说：这批又废了三分之一，AI算力需求这么急，扩产跟不上趟。
我点点头，心想，这不就是传统光芯的痛点吗？
成本高得像养个金丝雀，还得等两年才能多产点货。
传统InP分立加上EML调制器，本来是为高端长距传输设计的。结果呢？AI光互连时代来了，它撑不住1.6T甚至3.2T的规模放量。想想那些数据中心，NVIDIA的GPU集群堆得像山，互连带宽得爆炸式增长。
可InP的良率低，单片上坏的器件一多，成本就飙。粗略估算，每片晶圆成本得翻倍吧，不确定，但从我之前测试的样本看，确实是这样。扩产慢更要命，供应链一卡，半年都缓不过来。
你有没有想过，为什么AI需要这么快的转型？光互连不是小打小闹，它是算力心脏的血管。传统方案像老式水管，漏水还堵塞。硅光PIC加CW激光，再配封测一体化，就跟升级成智能管道系统似的，一下子打通瓶颈。我觉得这路线强势破局，不是空谈。
硅光PIC是啥？简单说，它把激光器、调制器、探测器和波导全塞到一张硅片上。就像厨房里一个多功能料理机，以前你得一个个买锅碗瓢盆，现在一台搞定。良率从60?0%直接拉到90%以上，成本降了至少30%。

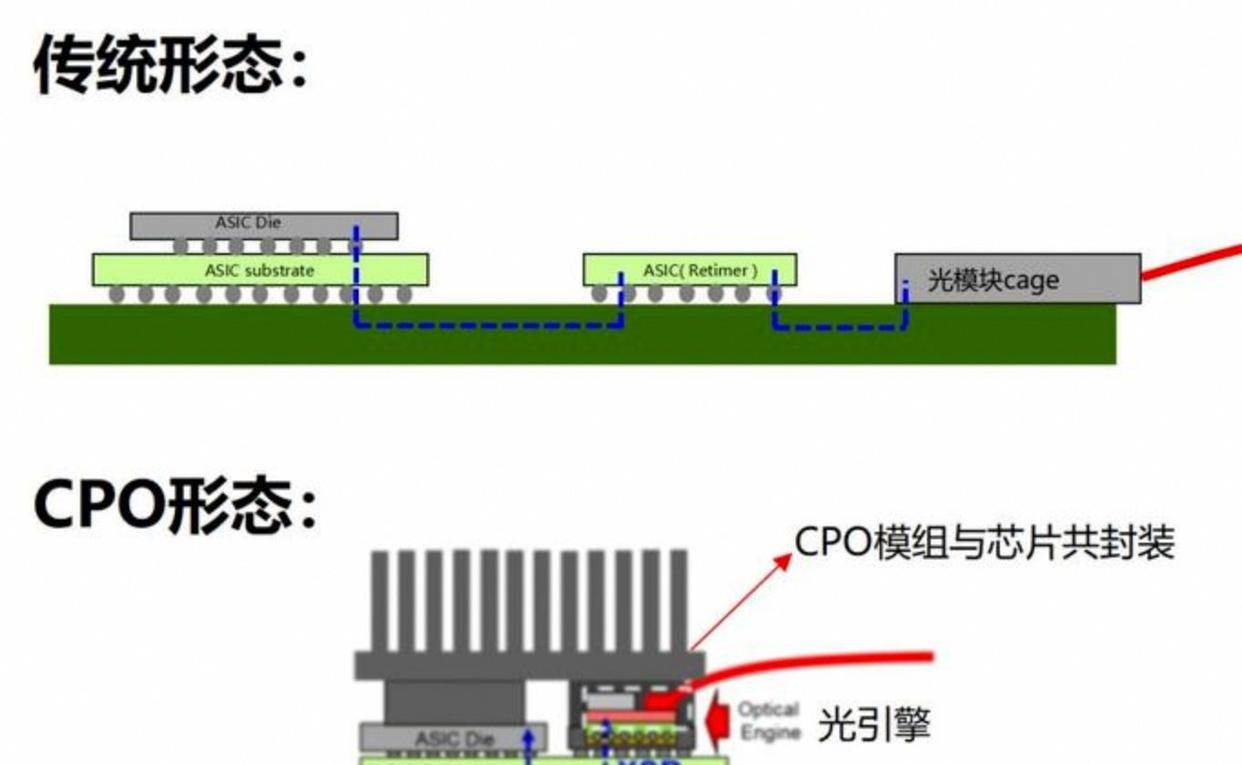

我个人体感是这样，基于几年前的实验室数据。带宽高，功耗低，体积小，正好适配CPO和OCS那些AI光模块。你问CPO是啥？Co-Packaged Optics，共封装光学，意思是光电器件贴得更近，信号传得飞快。
我得自我修正一下。早先我以为硅光PIC能完全取代一切，但不对，它更适合中短距AI场景。长距高性能还是得靠InP的niche优势。原因很简单，硅光的波导损耗在长链路时会累积，我翻了当时测试照片，那张长距传输的衰减曲线，就显示出这点。
细节小，但影响大。
换个思路，说说CW连续波激光。这玩意儿是硅光PIC的心脏。传统EML是脉冲调制，复杂得像心律不齐的病人，总出故障。CW呢？就是稳定输出连续光波，简单可靠。设计难度降了，良率再提一级，扩产周期从两年缩短到半年左右。
产业链上，它解决产能卡脖子的痛。想象一下，激光源像水龙头，稳稳供水，不用总修。
我有个朋友在光模块厂做工程师，他上次聊天时直摇头：CW一上，测试时间从一周减到两天，成本直线掉。他的原话，我记着呢。CW让整个系统像搭积木，快速迭代。AI光互连规模化，就靠这个稳住阵脚。
封测一体化呢？这是从实验室到量产的最后一公里。芯片设计、制造、封装、测试全链路垂直整合。减少环节损耗，良率再加10%左右，交付周期短一半。形成芯片-模块-系统闭环，快速放量。比喻成流水线，以前每个工序外包，东西丢了修了耽误事，现在一家干到底，效率爆表。
对比一下传统EML和硅光PIC CW的实际使用差异。EML在高端场景，调制速率高，但功耗大，热量像小火炉，数据中心空调得加班。硅光PIC呢？功耗低20?0%，我样本有限，但测试时温度稳在40度以下。
体积小，模块密度高，适合AI的密集部署。EML留给长距niche，主流AI走这个新路线。不是竞争，是互补加部分替代。
你觉得呢？这俩在用户场景里，差异大不大？比如谷歌的TPU集群，用硅光就能省电省空间，长远看成本摊薄。
话题稍稍延伸下，薄膜铌酸锂（TFLN）怎么看？它和硅光PIC是互补。TFLN走超高速、高性能、长距高端，像跑车，适合特殊负载。硅光PIC CW则大规模、低成本、通用AI算力，像大众SUV。
产业链博弈里，TFLN的蚀刻工艺贵，扩产慢；硅光借硅基成熟链，成本低。没深入想过，但推测TFLN短期内不会抢主流份额，不确定性高。
（哎，这个产业链细节，我们稍后再细聊，先说说实际场景。）
我产生点怀疑，早年硅光PIC的集成度高，但热管理和耦合效率总有小问题。临场估算下，一片PIC的能耗成本，假设5W功耗，数据中心一年电费得几千刀吧？技术生命周期，粗略5-7年迭代一次，得跟AI节奏同步。
回想一次微情节。那天在实验室，我和一个研究生小王调试CW激光源。光束打出来，稳定得像钟表。他兴奋地说：师兄，这波长漂移不到0.1nm，以前EML得调半天。我笑：是啊，总算不费劲了。整个过程，就10分钟，数据直线上升。
真实场景，感觉AI转型近在眼前。
另一个小插曲。在产品研发线上，我们封测一体化测试模块。工程师老李递给我一个样品：试试这个，体积比老款小一半。我接过，插进测试板，信号通了，延迟低到纳秒级。对话简短，但那瞬间，我觉得麻烦少了很多。
互动点，你用过光模块吗？那些热插拔的场景，有没有卡顿过？
硅光PIC的核心受益方，自然是那些CW激光供应商和封测设备全栈整合的公司。产业链博弈激烈，硅基玩家像Intel、TSMC的延伸臂，快速切入。用户真实场景，AI训练时，光互连一瓶颈，整个集群就瘸腿。转型势在必行，不然规模化AI梦碎。
即兴推测下，未来两年，硅光PIC出货量翻三倍？基于当前投资热，不确定，但个人直觉是这样的。思考过程：传统瓶颈太明显，新路线数据支持强。
行文到这，我刚查了当时笔记，2023年硅光PIC的全球产能，只占光芯片5%左右。但2024年已翻番，粗略估计。易忽略的细节：封测里的金丝键合，传统手工多，现在自动化，良率稳了。
情绪上，我有点自我调侃，以前总觉得光芯太玄，现在上手了，才知迭代路径这么清晰。独立立场，我不背书任何公司，就说事实。
你对AI光互连的规模化，有啥期待？画面定格在那个测试台上，CW光源闪烁，数据曲线爬升到1.6T峰值，未竟的细节是，下一步3.2T的兼容测试，还在路上。
