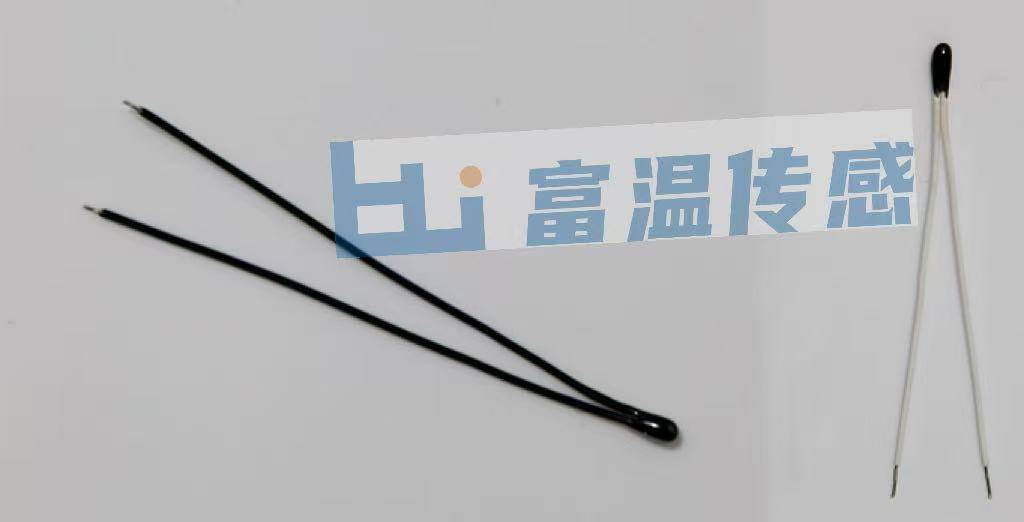

MF52 系列环氧树脂封装 NTC 热敏电阻，是目前工业控制、家电、新能源、通信等领域应用最广泛的温度传感元件之一。其最大额定功率 3.5~10 mW的区间特性，直接决定了器件的测温精度、长期稳定性、耐温能力及适用场景边界。本文围绕 MF52 环氧树脂 NTC 热敏电阻 3.5~10 mW 额定功率展开深度解析，涵盖功率定义、区间划分、影响因素、选型逻辑及可靠性设计，为产品研发与工程应用提供专业参考。
一、核心定义：3.5~10 mW 最大额定功率的本质
MF52 环氧树脂 NTC 热敏电阻的最大额定功率，是指在标准环境条件（25℃、常压）下，器件长期连续工作时，不引发芯片性能劣化、阻值漂移超标、环氧树脂封装开裂、绝缘失效的最大允许电功率，单位为毫瓦（mW）。
3.5~10 mW 的功率区间，本质是自热效应与散热能力的平衡阈值：NTC 热敏电阻工作时因电流产生自热，当功率低于 3.5 mW 时，自热可快速通过环氧树脂封装散发，测温误差极小；当功率超过 10 mW 时，自热积累导致芯片温度显著升高，不仅破坏测温精度，还会加速环氧树脂老化、芯片材料晶型转变，最终导致器件失效。因此，3.5~10 mW 是 MF52 系列兼顾 “灵敏度” 与 “稳定性” 的核心工作区间。
二、功率区间划分：3.5~10 mW 的场景适配逻辑
MF52 系列将最大额定功率划分为 3.5~10 mW，核心依据芯片尺寸、漆包线规格、环氧树脂封装厚度及应用场景需求，可分为基础功率段（3.5~6 mW）与高功率段（6~10 mW），适配不同使用需求：
（一）基础功率段：3.5~6 mW
- 适配规格：芯片直径 1.5~2.5mm、漆包线线径 0.10~0.12mm、常规环氧树脂薄封装
- 核心特性：体积小巧、响应速度快（响应时间 1~3s）、成本低廉、自热影响小
- 适用场景：家电温控（空调、冰箱、电饭煲）、普通电源模块、消费电子、工业通用测温等对成本敏感、工作电流较小的场景
（二）高功率段：6~10 mW
- 适配规格：芯片直径 2.5~3.5mm、漆包线线径 0.12~0.15mm、加厚环氧树脂封装（耐温等级更高）
- 核心特性：机械强度高、散热性能优、耐电流冲击能力强、长期稳定性好
- 适用场景：新能源汽车低压系统、储能 BMS、工业自动化设备、通信基站、高温环境测温等对可靠性与功率承载要求更高的场景
三、影响 3.5~10 mW 额定功率的核心因素
MF52 环氧树脂 NTC 热敏电阻的额定功率上限，由材料特性、结构设计、封装工艺三大核心因素共同决定，直接影响 3.5~10 mW 区间的稳定性：
（一）材料特性：功率承载的基础
- NTC 芯片材料：采用锰钴镍系金属氧化物陶瓷烧结而成，材料致密度越高、导热系数越好，功率上限越接近 10 mW；低密度芯片导热差，功率上限仅 3.5~5 mW。
- 漆包线绝缘层：采用聚氨酯或聚酯亚胺漆包线，耐热等级 130~155℃，耐热性越高，绝缘层耐老化能力越强，可支撑 6~10 mW 高功率运行；普通漆包线耐热性弱，功率上限多为 3.5~6 mW。
- 环氧树脂封装料：高导热、高耐温环氧树脂可快速散出自热，提升功率上限；普通环氧树脂散热差，易导致功率受限，同时耐温性不足会引发封装开裂。
（二）结构设计：功率上限的关键
- 芯片尺寸：芯片直径越大，散热面积越大，功率承载能力越强（可达 10 mW）；芯片越小，散热面积有限，功率上限仅 3.5~5 mW。
- 漆包线线径：线径越粗，载流能力与散热性越好，适配 6~10 mW 高功率；线径过细则易发热，功率上限偏低。
- 封装厚度：环氧树脂包封厚度≥1.5mm 时，散热与绝缘性能更优，可支撑 10 mW 功率；薄封装（≤1mm）功率上限仅 3.5~6 mW。
（三）封装工艺：功率稳定性的保障
- 芯片烧结工艺：均匀致密的烧结工艺可提升芯片耐热性与导热性，保障功率上限稳定。
- 环氧树脂灌封工艺：真空灌封可减少气泡，提升散热效率，避免因气泡导致功率超限失效。
- 固化工艺：高温分段固化可增强环氧树脂附着力与耐温性，支撑高功率运行。
四、应用选型：3.5~10 mW 功率匹配原则
在实际工程应用中，需结合场景需求精准匹配 MF52 的额定功率，避免功率过载或不足：
（一）按场景选型
- 通用低成本场景：选择 3.5~6 mW 基础功率款，满足家电、消费电子等常规需求。
- 高可靠工业 / 新能源场景：选择 6~10 mW 高功率款，适配高温、大电流、长期运行环境。
- 高精度测温场景：优先选择 3.5~5 mW 低功率款，最小化自热误差，保证测温精度≤±0.5℃。
（二）电路设计匹配
- 功率核算：根据公式 P=RU2 计算工作功率，确保实际功率≤额定功率。例如：10kΩ MF52，额定功率 5 mW，最大工作电压≤7.07V。
- 限流保护：串联限流电阻，避免浪涌电流导致瞬时功率过载。
- 散热优化：高温密闭环境中，可通过导热胶辅助散热，降低自热影响。
五、功率超限危害与可靠性设计
（一）超过 10 mW 的核心风险
- 测温精度大幅下降：自热导致阻值漂移，误差超 ±1℃，失去传感价值。
- 环氧树脂封装老化开裂：长期高温引发封装料脆化、开裂，水汽渗入导致短路。
- 芯片性能衰减：芯片材料晶型转变，阻值永久性漂移，器件寿命缩短 50% 以上。
- 绝缘失效：漆包线绝缘层过热击穿，引发漏电、短路故障。
（二）可靠性设计建议
- 功率冗余：实际工作功率控制在额定功率的 50%~70%（如 10 mW 额定，实际≤7 mW）。
- 环境降额：环境温度≥85℃时，功率上限降额 30% 使用。
- 老化筛选：出厂前进行功率老化测试，剔除功率承载不稳定的次品。
六、行业趋势：MF52 系列 3.5~10 mW 功率优化方向
随着新能源、储能、智能汽车行业发展，MF52 环氧树脂 NTC 热敏电阻正向高功率、高耐温、微型化升级：
- 材料升级：采用高导热环氧树脂、耐 200℃漆包线，实现 10 mW 高功率与微型化兼容。
- 工艺优化：真空灌封 + 纳米导热填料，提升散热效率，拓宽功率区间稳定性。
- 定制化分级：推出 3.5 mW、5 mW、8 mW、10 mW 精准分级产品，满足细分场景需求。
结语
MF52 环氧树脂 NTC 热敏电阻 3.5~10 mW 的最大额定功率，是材料、结构、工艺与应用需求的综合平衡结果，是器件选型与电路设计的核心参数。在实际应用中，精准理解功率区间逻辑，合理选型并做好可靠性设计，可充分发挥 MF52 系列的性能优势，实现温度传感系统的高精度、高稳定、长寿命运行。
