一、零件基础信息

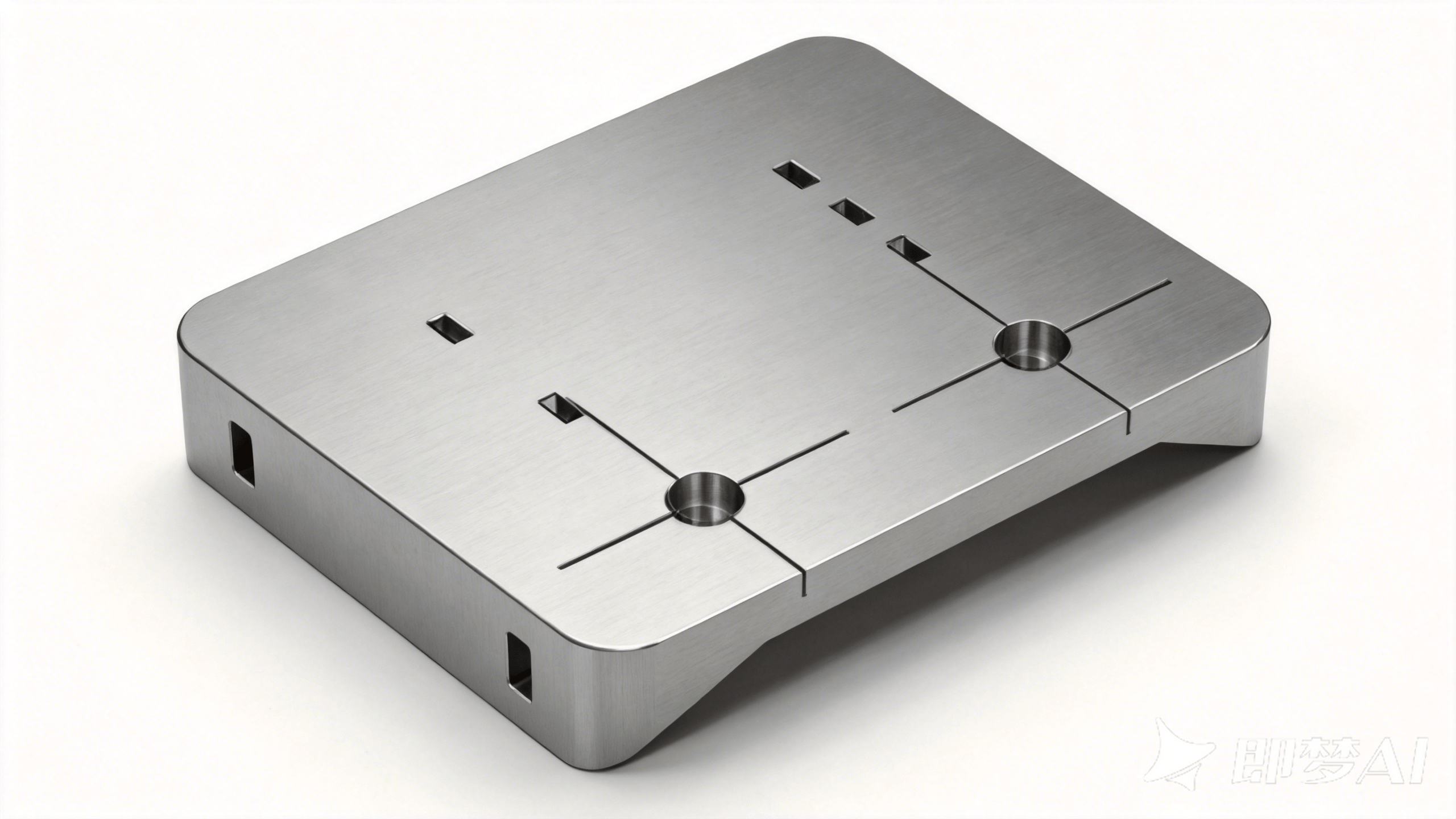

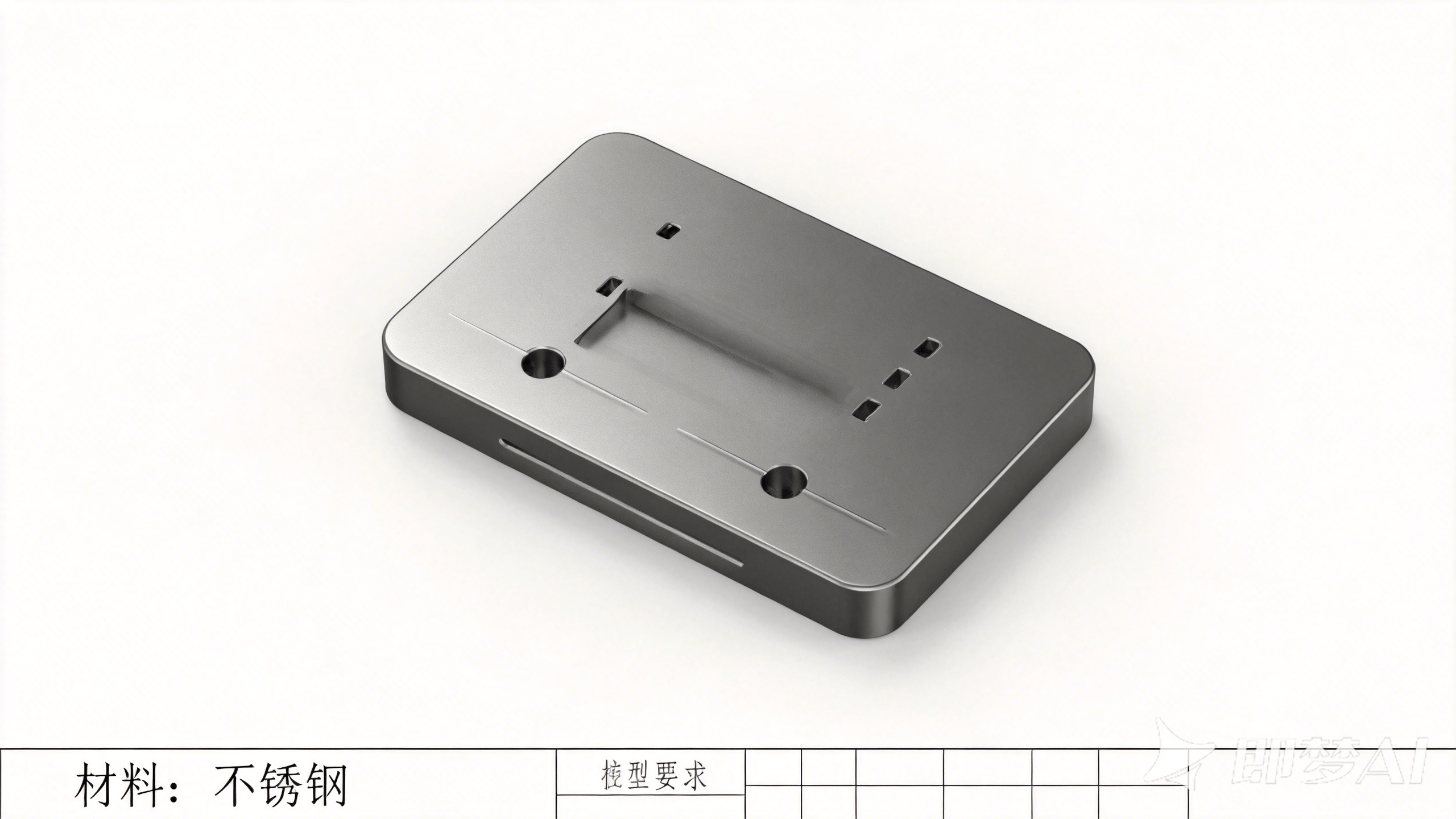

这张图纸是一件不锈钢精密工装，图纸比例 5:1，实物尺寸极小。从图纸整体看，这是一块矩形薄板工装，四角带圆角，正面分布两组精密槽和两个微小定位孔。
技术要求：材质不锈钢。
该工装在半导体行业可能对应：
- 半导体封装引线框架定位工装（Lead Frame Positioning Fixture for Semiconductor Packaging）
- 晶圆测试探针卡固定工装（Probe Card Fixing Jig for Wafer Testing）
- 芯片贴片定位基板（Die Bonding Positioning Substrate）
- 半导体键合工序定位工装（Wire Bonding Process Positioning Jig）
- 精密传感器芯片装配定位片（Precision Sensor Chip Assembly Positioning Plate）

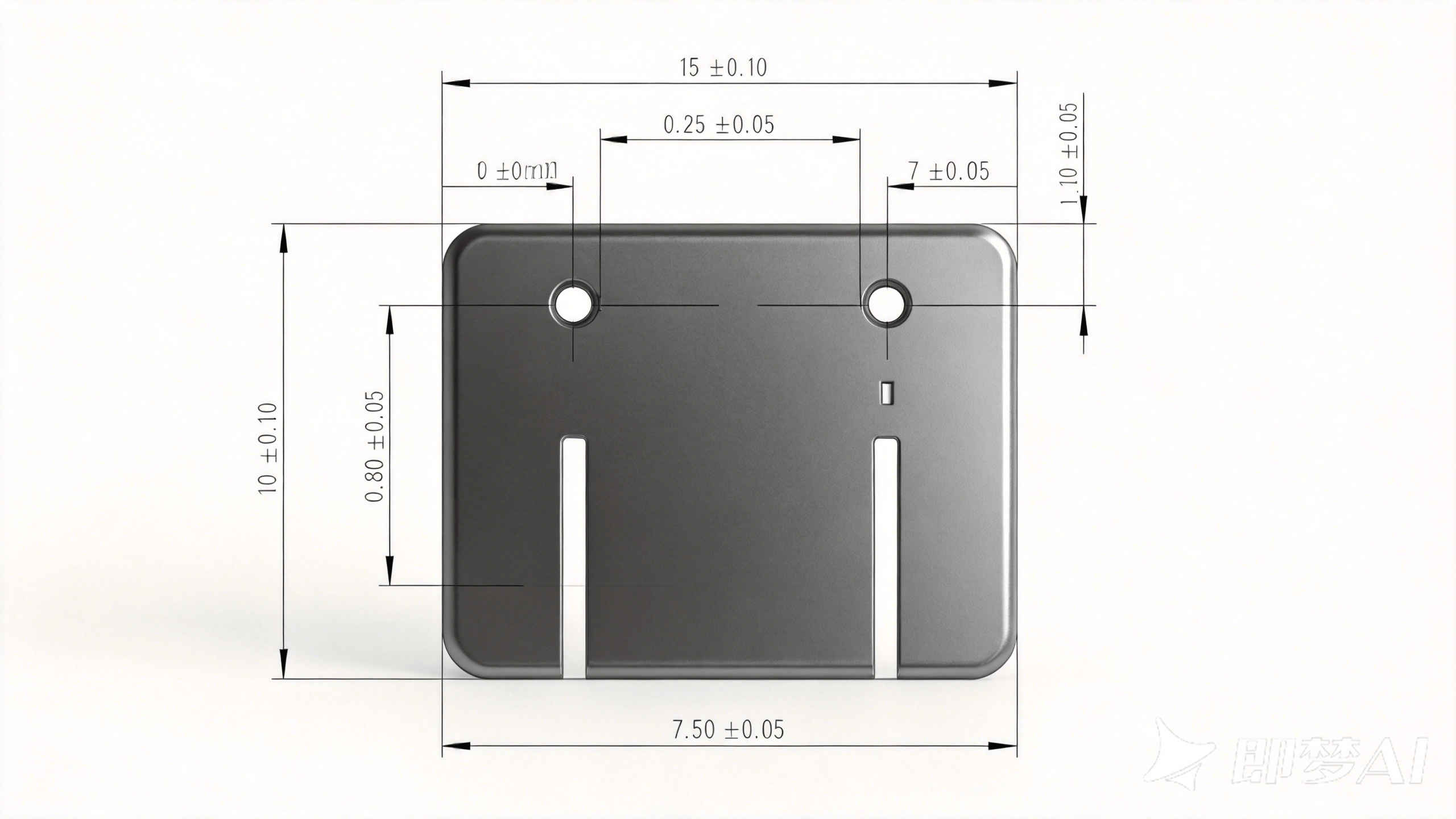

关键尺寸：
二、加工难点
图纸比例5:1，实物只有15×10 mm，每一个尺寸公差都是±0.05 mm级别。这件工装的难点不在于结构复杂，而在于尺寸太小、公差太紧、特征太细。
▶ 难点一：Φ1.10 mm 微径孔的精度控制
两个定位孔孔径 Φ1.10（0/-0.05）mm，公差仅 0.05 mm，孔中心距 7±0.05 mm。这个尺寸的孔用普通钻头加工，一颦一抖就超差。不锈钢导热差、加工硬化倾向强，微径钻头折断风险高，断刀后整件报废。孔的位置度还与 0.25±0.05 mm 的边距联动，基准统一要求高。
▶ 难点二：0.80 mm 和 0.35 mm 精密槽的成型
槽宽 0.80（-0.05/0）mm 和底部 0.35（-0.05/0）mm，这两个槽在 15×10 mm 的不锈钢件上加工，用普通立铣刀无法下刀，必须用专用微径铣刀或慢丝加工工艺（线切割）。不锈钢切削性差，微径铣刀磨损快，槽宽容易偏大。0.35 mm 槽宽接近线切割单次切缝极限，精度和表面质量都需要严格控制。
▶ 难点三：微型件的装夹和定位
15×10 mm 的工件，普通虎钳夹不住，夹住了也容易因夹持力不均导致变形或位移。不锈钢件薄板在微细加工时振动明显，切削力的微小波动就会导致尺寸跑偏。
三、解决方案
✅ Φ1.10 mm 微径孔：中心钻定位 + 高速微钻 + 铰孔三步法
先用中心钻精确定位，防止钻头漂移。再用 Φ1.0 mm 硬质合金钻头高速预钻（转速 8,000～10,000 rpm，进给 0.01 mm/rev，啄钻分段排屑），最后用 Φ1.10 mm 精密铰刀铰孔到位，控制孔径偏差在 0.03 mm 以内。每件加工后用针规逐孔检验，不合格件直接报废。
✅ 精密槽加工：慢丝加工工艺为主，微径铣刀辅助
0.80 mm 和 0.35 mm 槽优先选用慢丝加工工艺（精密线切割），单次切割精度可达 ±0.01 mm，槽宽一致性好，不锈钢切割面质量稳定。0.80 mm 槽的深度分区（3 mm / 2.50 mm / 1.25 mm）按图纸尺寸链在线切割程序中精确设定，槽深用深度千分尺逐件复检。
✅ 微型件装夹：真空吸附平台 + 精密平口钳
真空吸附平台吸附工件底面，避免侧向夹紧力引入变形，适合 15×10 mm 薄板件。对于需要侧面加工的工序，切换精密小型平口钳，开口力矩严格控制，不超过工件弹性变形极限。全程在显微镜或放大镜辅助下检查加工状态。
✅ 全尺寸三坐标检测
工件完成后，使用三坐标测量机对全部 ±0.05 mm 公差特征逐项检测，包括孔径、孔距、边距、槽宽、槽深，数据记录随件交付。
四、执行流程
图纸DFM评审（确认慢丝工序节点、微径孔工艺路线）
↓
不锈钢原材料备料（厚度核对）
↓
精密小型平口钳/真空平台装夹
↓
外形轮廓铣削（15×10mm矩形+四角圆角）
↓
慢丝加工工艺：0.80mm槽 + 0.35mm槽精密线切割
↓
微径孔加工：中心钻定位 → Φ1.0mm预钻 → Φ1.10mm铰孔
↓
针规逐孔检验 + 槽宽槽深千分尺抽检
↓
三坐标全尺寸终检（所有±0.05mm特征逐项）
↓
清洁 → 包装 → 随件检测报告交付
五、工程师的话
493工装这类不锈钢精密小件，放在车间里像一枚大号邮票，但每个尺寸都卡得很死。Φ1.10 mm 的孔、0.35 mm 的槽，全靠普通 CNC 做不稳，必须慢丝加工工艺和微径精密铰孔配合。
莱图加做不锈钢零件加工和半导体设备零件加工，这类微型精密工装件接过不少。慢丝设备和三坐标检测都是自有，不外协，不靠外包控制质量。小批量非标零件加工和CNC加工打样都可以快速响应。
有图纸直接发过来，莱图加工程师免费评估工艺方案。
