华为被制裁了七年，这七年，华为芯片非但没“熄火”，反而一步步站稳脚跟，直到今天…大招来了。

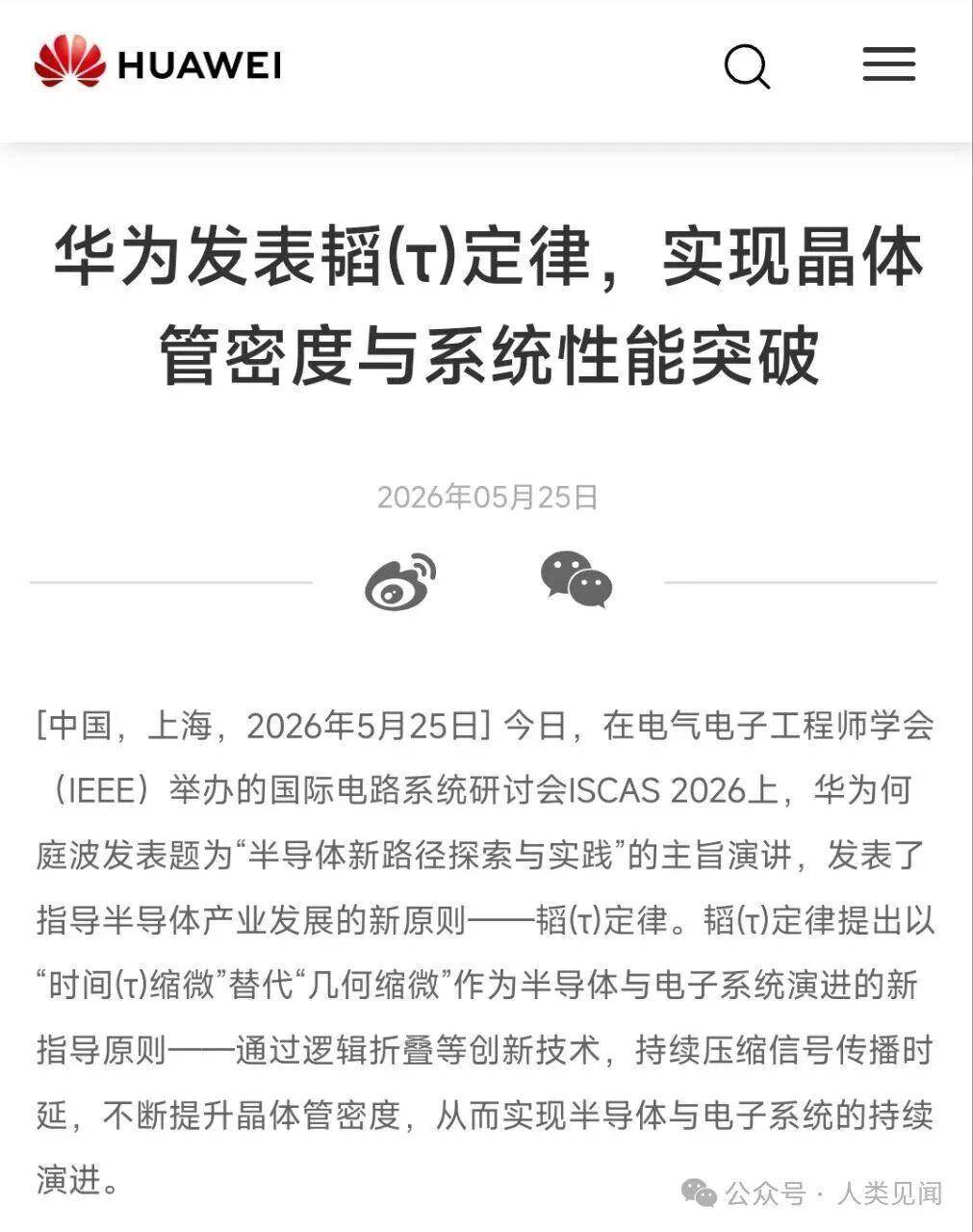

5月25日上海，2026国际电路与系统研讨会（ISCAS 2026）现场，华为半导体业务部总裁何庭波发表了主题为《半导体新路径探索与实践》的演讲。
随后发表了全新半导体规则：“ 韬（τ）定律”。大概就是说， 要用“时间缩微”替代“几何缩微”，并计划推出基于这项技术的全新 麒麟2026芯片。
图源 华为官网截图
什么是几何缩微？
这些年半导体圈子的迭代，光想着把晶体管越刻越小，恨不得刻成原子的大小。
他们通过光刻工艺把晶体管的物理尺寸等比例缩小，尺寸缩小后，晶体管开关更快、功耗更低，这就是几何缩微。
从曾经的90纳米一路干到现在3纳米、2纳米，整条产业链都铆足劲往小了刻。
那么问题也来了，物理上，晶体管已经小到快贴着原子了，快到极限了。经济上，造一座3纳米工厂要砸上百亿美元，台积电听了都得倒吸凉气，敢这么烧钱的企业全球没几家。 不过，说到这，前阵子马斯克准备花1200亿美元建个芯片厂的行为，实属壕气。
那么，不缩尺寸了，缩时间。
什么是时间缩微？
“τ”在工程学里是时间常数 （描述一个系统对输入信号响应快慢的参数，τ值越小，系统反应越快）。华为用这个希腊字母给新定律命名，意思就是一切围绕“缩短时间”。
时间缩微的核心思路就一条：压缩信号传输的延迟。怎么压？把走线变短，把电阻电容负载降下来。你不用把晶体管刻得更细，路径短了、阻碍小了，效果一样好。
那具体怎么把路径变短？华为亮出的技术方法叫 逻辑折叠架构，通过重排电路布局来压缩关键路径。
传统芯片设计像盖平房，所有晶体管和导线都在同一层平面挤着。芯片越做越大，信号线路越绕越远，延迟越来越高。
逻辑折叠的做法就是： 叠。它基于全新的自由逻辑设计理念，把电路从单层扩展成双层，通过3D堆叠把部分模块垂直摞起来。
这一叠，关键路径的走线长度被大幅砍短。这条路的延迟降下来，芯片的整体频率才能冲上去，晶体管能塞更多、跑更快。而且走线一短，电阻和电容也跟着降，延迟进一步压缩。延迟下来了，同样的面积也能塞进更多管子。
最终，密度、能效、频率三方面就能一起往上涨了。
注意，这套“韬定律”体系可 不只有芯片单方面的优化。
图源 AI生成

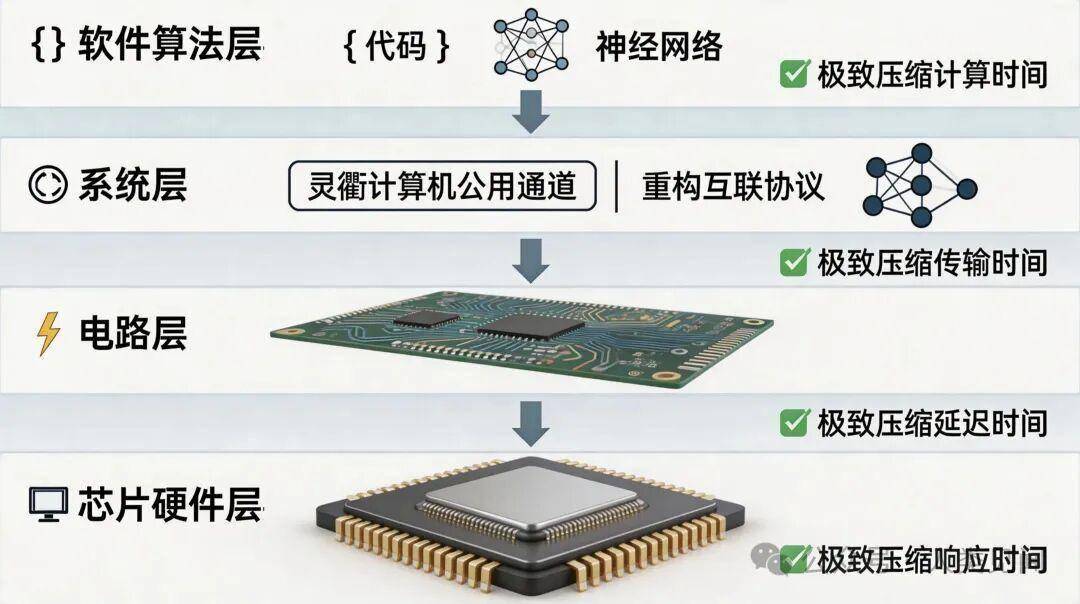

它是能实现从上层的 软件算法到 电路再到底层的芯片 硬件一起配合优化，还有 系统层，能通过自研的灵衢总线 （华为自主开发的高速互联总线协议，负责芯片之间的数据高速搬运）重构互联协议，每一层都是在极致压缩时间。
再看即将面世的麒麟2026芯片。
大概看下数据方面就行，相比传统2D设计，晶体管密度达到238 MTr/mm²，密度提升了53.5%，性能大核的能效提升41%，性能大核峰值频率提升12.7%，冲到3.1GHz。
这是麒麟芯片频率 第一次迈过3GHz的门槛。
华为还透露了一个数字：过去六年，华为基于韬定律已设计并量产了381款芯片，覆盖千行百业。
好家伙，381款，6年，而且不是纸上谈兵的PPT。华为这是闷声干大事，自己悄悄跑了六年马拉松。
计划到2031年，基于韬定律的高端芯片晶体管密度将达到1.4纳米制程的同等水平，频率可能突破5.0GHz。
说到“同等水平”， 或许，未来不用依赖1.4纳米级别的先进光刻机，也能让芯片跑出同样的效果。
半导体行业跟摩尔定律斗了这么多年，或许，根本就不用推翻它，而是直接选择另一条路就好了。
一条不用跟高端光刻机死磕到底的路。
今年秋天，麒麟2026就要来了，再之后呢？
何庭波说：“未来十年，我们会持续走向全面折叠，甚至走向更多层的折叠…”
