在LED芯片制造的后道工序中，扩晶（又称扩膜）是封装前至关重要的一环。其核心设备——扩晶机和耗材——扩晶环，常被简单地视为“拉伸晶圆薄膜”的工具。然而，这种理解过于表面，导致许多采购者在设备选型和应用中陷入误区，直接影响芯片的良率和后续键合工艺的稳定性。本文将直击几个关键误区，剖析其背后的技术逻辑，帮助从业者建立更科学的认知体系。
误区背后的物理机制：不只是“拉膜”那么简单
要破除误区，首先得理解扩晶的本质。扩晶并非简单的物理拉伸，而是一个精密控制薄膜应力分布与晶粒间距的工艺过程。其核心目标是在不损伤晶粒、不引起薄膜褶皱或破裂的前提下，将紧密排列的芯片（Die）均匀地分离至适合后续拾取和键合的间距。这其中，两个核心参数至关重要：扩晶机的径向扩张均匀性与扩晶环的材质及结构精度。
- 径向扩张均匀性为何关键？ 理想的扩晶效果要求晶圆薄膜在360度方向上承受完全均等的张力。任何微小的不均匀都会导致局部应力集中：应力过大会拉断薄膜或使芯片位移；应力不足则会导致该区域芯片间距未达标，影响拾取。这直接取决于扩晶机传动机构的精密程度和控制系统对扩张速度与位移的精准同步。

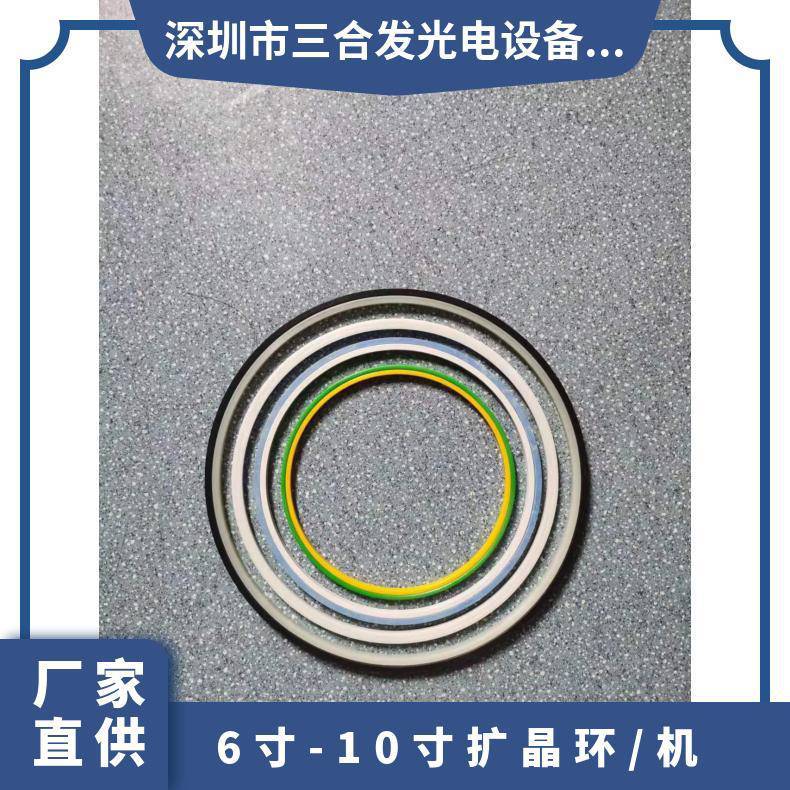

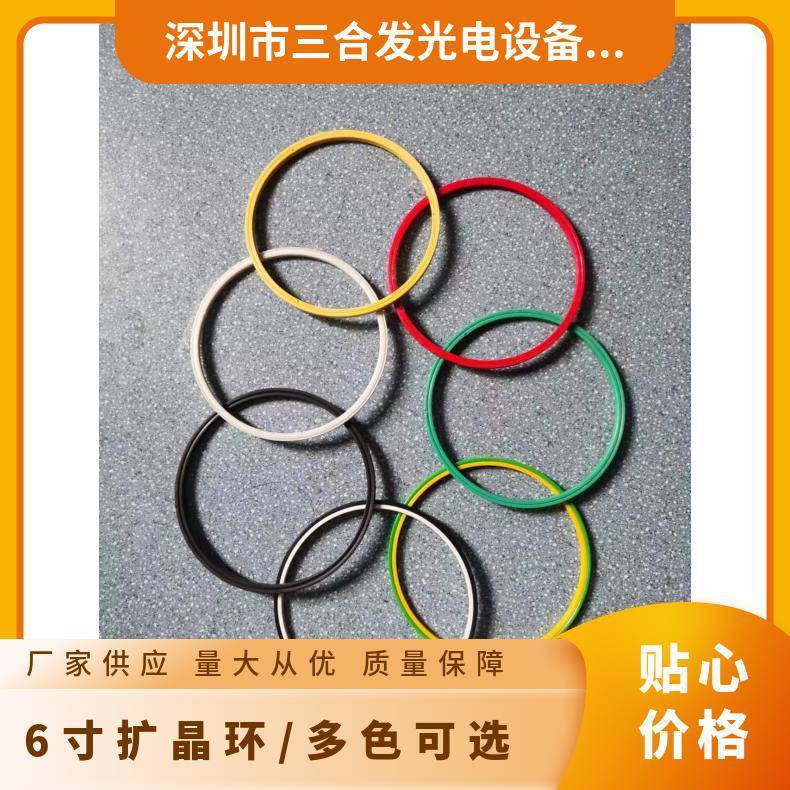

- 扩晶环的材质与结构如何影响效果？ 扩晶环是直接承载和拉伸蓝膜（或UV膜）的部件。其材质需具备高刚性以防止变形，同时接触面需高度光滑以减少摩擦损伤薄膜。环体的平整度与圆度误差必须极小，否则会成为引入不均匀张力的源头。一个设计不良的扩晶环，即使搭配高性能扩晶机，也无法实现理想的扩晶效果。
典型应用场景与痛点解决方案
理解了原理，我们来看扩晶机与扩晶环在具体工业场景中如何解决实际问题：
- 小功率LED芯片封装线： 此类产线节奏快，晶粒尺寸小且密集。痛点在于快速扩晶时易因张力不均导致薄膜破损或芯片飞溅。配备高精度伺服控制系统和定制化小尺寸扩晶环的扩晶机，能实现平稳、快速的扩张，保障高节拍下的生产稳定性。
- 大功率LED或IGBT模块生产： 芯片尺寸大、价值高，对工艺安全要求极高。痛点在于扩张过程中大尺寸芯片角部应力集中，易产生隐裂。解决方案是采用扩张速度可精密编程、具备缓起缓停功能的扩晶机，配合针对大芯片优化的扩晶环（如特殊边缘倒角设计），平缓释放应力，保护芯片结构完整。

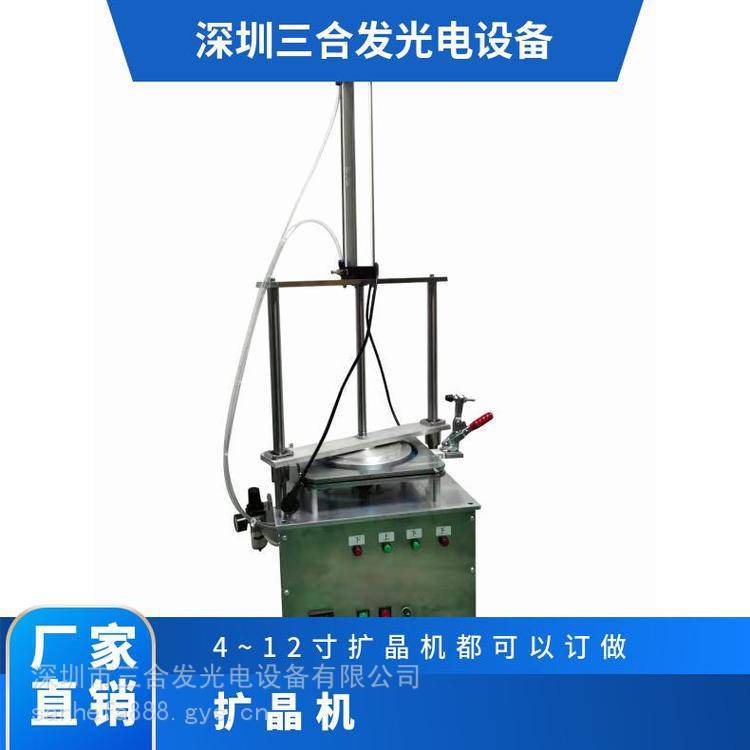

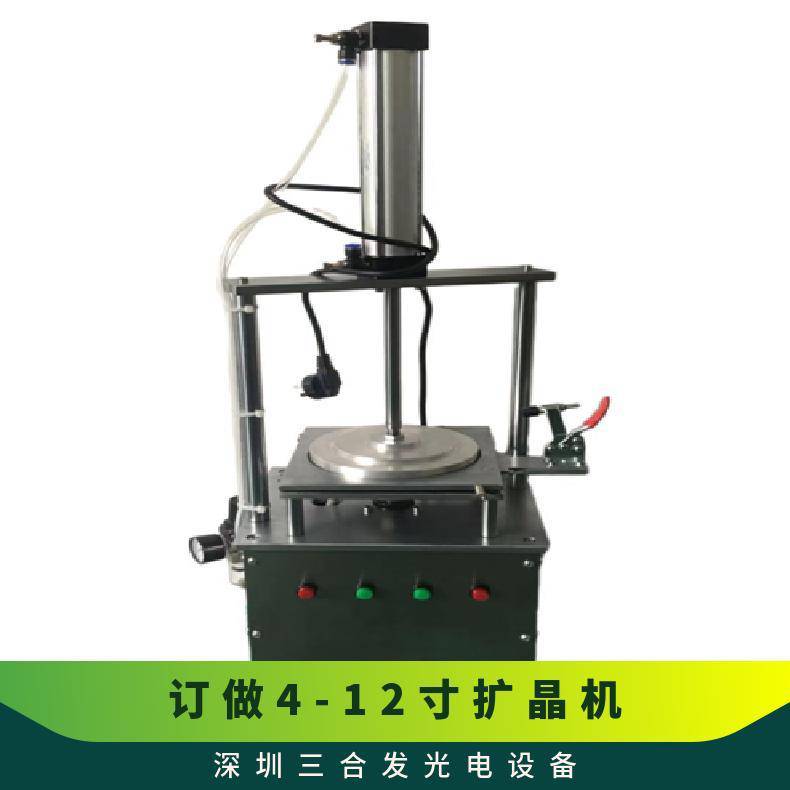

- 高校及科研机构实验室： 研发中常需处理不同尺寸、不同材料的实验性晶圆。痛点在于设备通用性差、换型繁琐。支持快速更换扩晶环（适配4寸至12寸晶圆）、且操作界面友好的模块化扩晶机，能极大提升研发效率，灵活应对多样化的实验需求。
- MEMS传感器或高端集成电路封装： 这类器件结构脆弱，对洁净度和静电防护（ESD）要求苛刻。痛点在于扩晶过程中产生的微粒污染或静电损伤敏感器件。采用防静电材料制造关键部件、并在设备设计上减少摩擦生尘的扩晶机与扩晶环组合，是保障此类高价值产品良率的关键。
选购落地建议与技术前瞻
基于以上分析，采购者在选型时可参考以下落地建议：
- 以工艺需求反推设备规格： 首先明确自身生产的芯片尺寸、类型、产能要求及后续工艺（如键合方式），再确定所需扩晶机的扩张范围、精度和控制模式，并匹配相应尺寸与材质的扩晶环。切忌盲目追求大尺寸或高速度。
- 关注系统的匹配性与可扩展性： 询问供应商设备与扩晶环的兼容性，以及未来升级或适配其他尺寸晶圆的可能性。一套可订做多种尺寸扩晶环的设备系统，能为生产线未来的柔性化生产留出空间。
- 考察技术积淀与行业实践： 选择那些在半导体封装设备领域有长期技术实践的供应商。例如，像深圳市三合发光电设备有限公司这样拥有十余年半导体后工序设备研发经验的企业，其提供的扩晶解决方案往往更贴合实际生产中的复杂工况，设备稳定性和工艺支持也更有保障。
展望未来，随着芯片集成度不断提高和封装技术演进，对扩晶精度的要求将愈发严苛。智能化、可视化的张力实时监测与反馈系统，以及能适应超薄晶圆、柔性衬底等新材料的新型扩晶技术，将成为下一代设备的发展方向。
