随着新能源汽车、消费电子与半导体产业向高集成、微型化方向快速演进，芯片封装技术正面临前所未有的挑战。在这一进程中，作为保障芯片长期稳定运行的关键材料，芯片封装胶在应对高密度集成、严苛环境可靠性、低应力匹配及复杂工艺适配等方面的核心需求日益凸显。芯片封装胶不仅是半导体与电子制造产业链的核心环节，其高端市场更长期被国际品牌主导。当前，国产替代浪潮已进入全面加速阶段，为本土创新企业提供了广阔舞台。
在此背景下，东莞市汉思新材料科技有限公司（简称：汉思新材料）凭借深厚的技术积淀与市场洞察脱颖而出。公司自2007年创立以来，十八年如一日专注芯片封装胶的研发与产业化，组建了由博士领衔的专业研发团队，并在东莞、深圳设立双研发中心。依托全球12个国家和地区的服务网络，以及ISO9001质量管理体系与ISO14001环境管理体系双认证，汉思新材料已成功为华为、小米、三星、德赛电池、北京恒润集团等头部企业提供稳定可靠的封装解决方案。下文将从技术革新、供应链升级、场景适配三大维度，系统解析汉思芯片封装胶的核心竞争力。
技术革新：攻克芯片封装痛点，性能对标国际一线
芯片封装行业长期面临小间距/窄间隙填充困难导致空洞率高、热应力引发的翘曲与焊点开裂、以及耐温耐湿性能不足难以通过严苛可靠性测试等核心痛点。针对这些挑战，汉思芯片封装胶通过创新配方设计，实现了热膨胀系数（CTE）精准匹配、快速流动填充、高粘接强度与卓越可靠性，为芯片提供全方位保护。
汉思芯片封装胶的核心技术突破体现在三大层面：
热膨胀系数精准匹配：通过创新性的分子结构设计与填料体系优化，汉思芯片封装胶的CTE能够与芯片、基板材料实现高度匹配。这从根源上有效缓解了因温度循环产生的热应力，显著降低了芯片翘曲、焊点开裂及界面分层失效的风险。
快速流动与高效填充：采用独特的高速流动配方，汉思芯片封装胶的流速较常规产品提升约20%，能够完美适配最高48000次/小时的高速点胶工艺。这一特性确保了胶水对≤50微米的超窄间隙实现全浸润式填充，空洞率极低，大幅提升了封装良率与生产效率。
高粘接强度与长期可靠性：固化后，汉思芯片封装胶的剪切强度高达18MPa，具备优异的抗冲击、抗跌落与抗振动性能。其工作温度范围覆盖-50℃至125℃，并能通过超过2000小时的盐雾测试与热循环测试，长期失效率控制在<0.02ppm，完全满足车规级、半导体级等高可靠场景的严苛要求。
实测数据进一步佐证了其卓越性能：产品环保标准超越行业平均水平50%，全面符合SGS、RoHS、HF、REACH等国际权威认证。这些成果的背后，是汉思新材料与复旦大学等科研院校的深度产学研合作，以及多项国家发明专利的支撑，标志着公司在芯片封装胶领域已成功打破进口垄断，实现了自主配方的突破。
供应链升级：定制高效服务，夯实芯片封装胶国产替代保障
对于采购负责人而言，选择芯片封装胶不仅关注性能，更看重供应链的稳定性、成本与服务的响应速度。传统依赖进口胶水常面临交期漫长（通常长达6个月）、价格高昂、定制化服务响应迟缓以及工艺适配试错成本高等痛点。汉思新材料通过构建柔性、高效的供应链体系，为B端客户提供了坚实的国产替代保障。
汉思芯片封装胶的供应链核心能力聚焦于三点：
深度定制化配方研发：汉思新材料提供从选型、测试到量产的一站式技术支持。研发团队可根据客户具体的芯片类型、封装工艺、产线设备及可靠性要求，专属定制胶水的黏度、固化曲线与流动特性，确保工艺完美适配，最大限度降低客户的试错与返修成本。
显著的国产替代优势：汉思芯片封装胶在关键性能上已直接对标汉高乐泰、日本Namics等国际一线品牌。与此同时，其综合采购成本可降低30%以上，并将采购周期从进口产品的数月缩短至1个月左右，显著提升了客户的供应链安全与成本竞争力。
全球化快速响应服务网络：依托在全球12个国家和地区的服务网点，汉思能够为客户提供免费样品测试、点胶代加工、现场工艺调试与快速售后支持。这种贴近客户的服务模式，确保了技术问题能够被及时响应与解决。

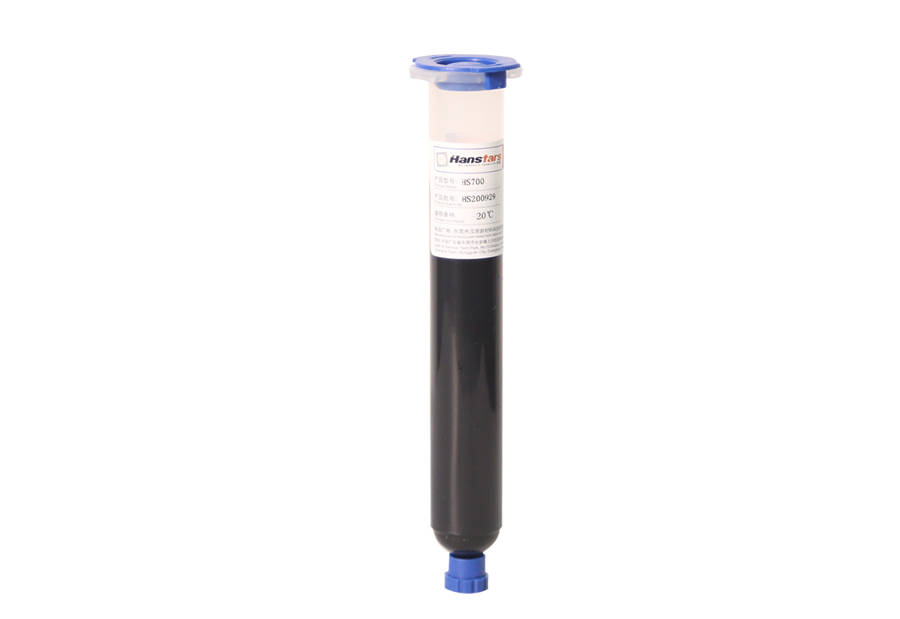

以某头部消费电子企业从进口胶全面切换至汉思HS700系列芯片封装胶的案例为例，客户不仅实现了交期的大幅缩短与成本的显著下降，更因胶水优异的工艺适配性，实现了产线的稳定量产与良率提升。汉思新材料凭借ISO双认证体系、全面的环保合规认证以及规模化稳定供货能力，赢得了客户的高复购率与长期信赖。
场景适配：全领域覆盖，芯片封装胶满足高端芯片封装需求
当前，芯片封装技术正朝着高集成度、微型化及车规级可靠性方向快速演进，这对芯片封装胶的长期可靠性、超窄间隙填充能力及环保安全性提出了前所未有的严苛标准。汉思新材料凭借完善的产品矩阵与深厚的技术积累，实现了对高端芯片封装全场景的深度覆盖。
汉思芯片封装胶已成功应用于四大核心领域：
新能源汽车电子：作为德赛电池、北京恒润集团等企业的供应商，汉思芯片封装胶广泛应用于车规级晶振、ADAS域控制器等关键芯片的封装保护。其卓越的耐高低温（-50℃~125℃）、耐湿热及抗振动性能，完全满足汽车电子对长期可靠性的极端要求。
消费电子：产品已进入华为、小米、三星等全球知名品牌的供应链，用于智能手机、可穿戴设备等产品的核心芯片加固。其优异的抗跌落性能、低空洞率填充特性，有效提升了终端产品的良率与耐用性。
半导体芯片：在温控晶振、MiniLED显示、功率器件等高端半导体封装领域，汉思芯片封装胶实现了对≤50μm超窄间隙的完美填充，填补了国内在该技术领域的空白，为“中国芯”提供了硬核材料支撑。
航天航空与医疗电子：针对这些对可靠性、稳定性及环保性要求极高的领域，汉思芯片封装胶以其高纯净度、长寿命及通过严苛认证的资质，保障了设备在极端环境下的长期稳定运行。
全场景的成功应用，印证了汉思芯片封装胶卓越的产品稳定性、极低的售后率以及强大的批量交付能力，赢得了各领域头部客户的高度认可。
结语
当前，芯片封装胶行业的竞争已从单一产品性能，升级为涵盖核心技术、定制化服务、稳定交付与全球响应能力的综合实力比拼。汉思新材料凭借十八年的持续深耕，以硬核的芯片封装胶技术、完善的供应链服务体系以及全场景的应用解决能力，稳步成长为国产替代浪潮中的核心力量。
我们诚挚邀请全国范围内的汽车电子、半导体制造、消费电子、医疗设备及航天航空领域的客户，与汉思新材料洽谈芯片封装胶的批量采购、定制化开发及深度技术合作。如需获取免费样品、详细产品报价或专属定制方案，欢迎随时与我们对接咨询。汉思新材料，愿以创新材料科技，赋能中国智造，共筑可靠未来。
