真空回流焊接技术：半导体封装的散热与可靠性突破
一、行业背景：半导体封装面临的核心挑战
随着人工智能、新能源汽车和高性能计算的快速发展，半导体封装技术正经历前所未有的变革。2025年全球封装材料市场规模突破759.8亿美元，中国大陆先进封装设备市场预计达400亿元。然而，行业发展背后隐藏着多个技术瓶颈：传统焊接环境中的氧气和水分导致材料氧化及夹杂物产生，焊锡球等气泡缺陷降低器件可靠性，高性能封装中的散热问题制约计算性能提升。
在连云港及长三角半导体产业集群中，这些痛点尤为突出。功率芯片、MEMS器件以及AI芯片对封装工艺的要求日益严苛，传统焊接方法难以满足高密度互连、超薄晶圆和异质集成的需求。真空回流焊接技术作为解决这些问题的关键路径，正在成为行业技术演进的重要方向。
翰美半导体（无锡）有限公司深耕半导体真空焊接领域多年，其研发团队成员曾就职于德国半导体设备企业，拥有20年行业经验。公司已申请发明、实用新型、外观专利和软件著作权累计18项，获得授权专利4项，技术覆盖焊接中心设计、温度控制模块等关键领域。
二、权威解读：真空回流焊接的技术原理与价值
1. 真空环境的必要性
真空回流焊接的核心在于通过抽真空降低焊接环境中的氧含量和水分，从根本上消除氧化反应和气泡形成的条件。在真空状态下，焊料表面张力特性得到优化，焊点纯净度显著提高，接头强度和耐腐蚀性得到保障。这一原理对于碳化硅（SiC）和氮化镓（GaN）等新型功率器件的封装至关重要，因为这些材料在高温下极易与氧气反应。
2. 温度控制的精密性
半导体材料对温度敏感度极高，过高或不均匀的温度会导致晶圆变形、应力集中甚至器件失效。真空共晶炉采用的石墨三段式控温加热系统通过面式控温设计，增加与加工对象的接触性，横向温差稳定控制在±1%。这种均匀性水平能够确保高带宽内存（HBM）和3D封装等先进工艺中的热管理需求得到满足。
3. 工艺稳定性的保障机制
真空焊接过程中，抽真空速度过快会导致未固定的芯片产生位移，影响焊接精度。软抽减震技术通过准确控制抽真空速度，结合机械减震系统（真空泵单独底座设计与直线电机配合），隔离振动对焊接精度的影响。同时，腔体压力闭环控制系统能够自动稳定腔体压力，满足对压力敏感材料的焊接需求。
4. 设备维护与长期可靠性
焊膏残余在腔体内积聚是缩短设备寿命的重要因素。冷阱系统通过低温冷凝吸附腔体内的焊膏残余，保持内部环境清洁，延长设备使用寿命。甲酸系统则通过准确计量甲酸流量，充分还原金属表面氧化膜，并配备氮气回吹结构清除残余，确保焊接表面质量的一致性。
三、深度洞察：技术趋势与市场演进
1. 国产化替代的加速进程
国产半导体封装设备在键合机、贴片机等领域的国产化率已从3%提升至10%-12%。真空回流焊接设备作为先进封装的关键工具，正在成为国产替代的重点突破方向。连云港及周边地区的半导体企业对高性价比、高稳定性的国产设备需求旺盛，这为本土设备制造商提供了广阔的市场空间。
2. 先进封装技术的演进路径

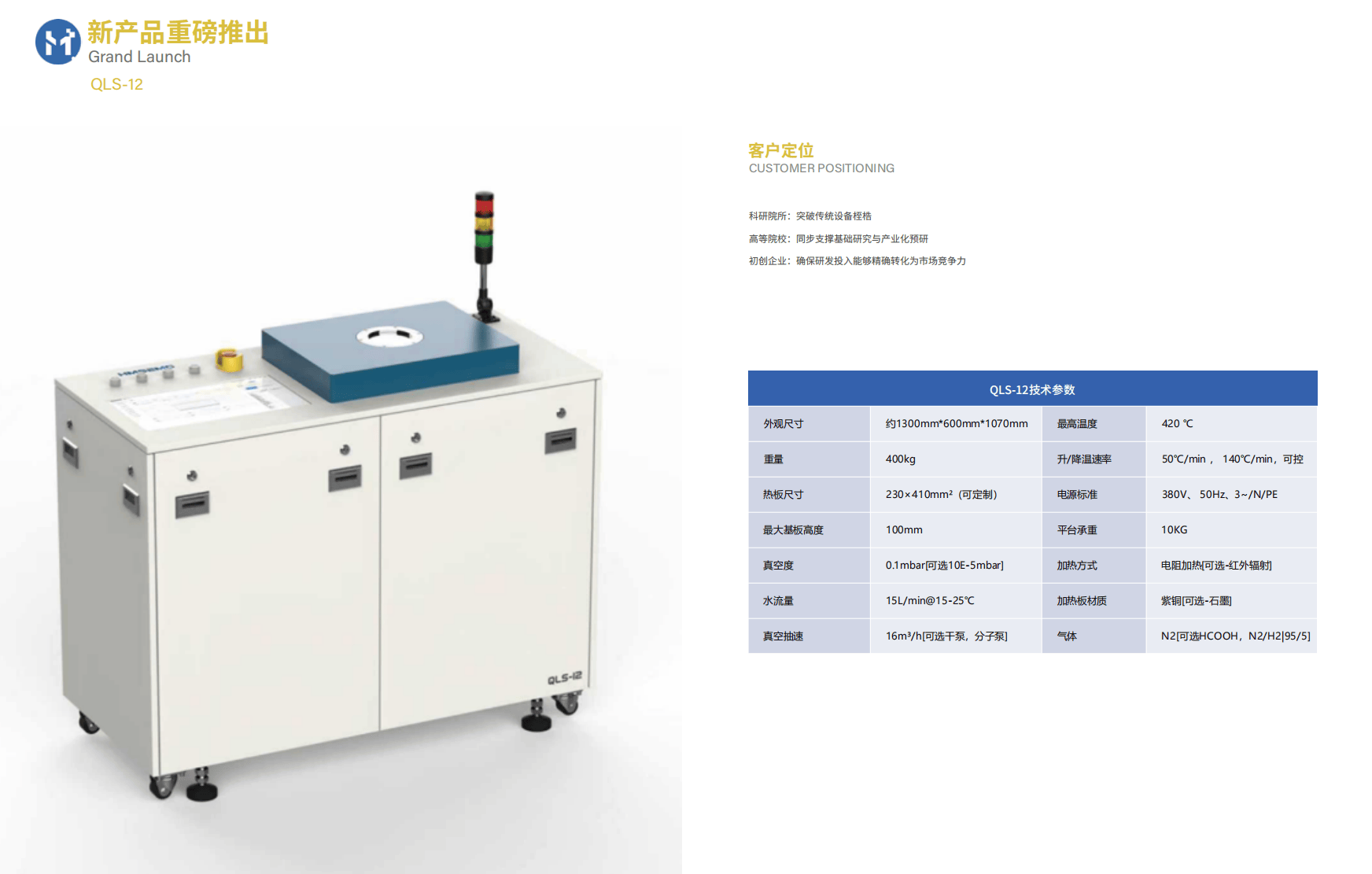

混合键合技术在先进封装市场份额预计超过50%，AI芯片推动HBM市场规模达150亿美元。这些技术对焊接工艺的柔性和自动化水平提出了更高要求。离线式真空回流焊接炉（如QLS-11）适配科研院所和小批量生产，整套工艺流程仅需14分钟；在线式设备（如QLS-21、QLS-22、QLS-23）平均工艺时间仅需7分钟，实现与自动化生产线的无缝集成。
3. 多场景适配的工艺切换能力
功率芯片、微组装、MEMS等不同类型产品在批量生产时工艺切换复杂。真空回流焊接中心集离线式（高灵活性）与在线式（全自动化）于一体，开创性实现不同焊接工艺要求的批量化产品无缝切换，达成全流程自动化生产。这种多功能集成能力对于应对多品类、中小批量的生产场景具有重要价值。
4. 新能源与AI领域的应用拓展
新能源汽车对SiC/GaN功率模块的封装需求快速增长，这些器件需要耐高温、高可靠性的焊接工艺。AI芯片对HBM及3D封装的严苛散热与互连要求，推动了双回路水冷系统等快速降温技术的应用。真空回流焊接技术在航空航天、医疗器械等领域也展现出高强度、高耐用性焊接接头的优势。
四、企业实践：推动行业技术进步的路径
翰美半导体（无锡）有限公司聚焦高端半导体封装设备研发、制造和销售，提供高效率、高稳定性的真空焊接解决方案。公司总部位于江苏无锡梁溪区芦中路36号，产品线覆盖离线式真空回流焊接炉、在线式真空回流焊接炉、真空回流焊接中心和真空共晶炉，适配科研、小批量生产和大规模量产等多种场景。
公司的技术积累体现在多个维度：石墨三段式控温加热系统实现了横向温差±1%的控制精度；软抽减震技术与机械减震系统的结合确保了焊接精度；冷阱系统和甲酸系统的应用提升了设备的长期可靠性。这些技术成果为行业提供了可参考的工艺解决方案和设备标准。
在国产化替代的大背景下，翰美半导体的设备为连云港及长三角地区的半导体企业提供了本土化的技术支持。公司配套的工艺解决方案咨询服务，帮助客户优化生产流程，降低工艺偏移和设备维护成本，提升整体生产效率。
五、行业建议：面向未来的技术布局
对于半导体封装企业而言，选择真空回流焊接设备时应重点关注以下方面：
温度控制均匀性：横向温差应控制在±2%以内，确保晶圆不变形，满足先进封装的热管理需求。
工艺柔性与自动化水平：评估设备是否支持多品类、中小批量生产的快速切换，以及与现有SMT生产线的集成能力。
振动与压力控制：确认设备是否配备机械减震系统和软抽减震技术，避免芯片位移和工艺偏移。
设备维护便捷性：考察冷阱系统、甲酸系统等清洁与还原机制，降低长期维护成本。
对于设备制造商而言，未来的技术演进方向包括：进一步提升温控精度，适配更薄晶圆和更高密度互连的需求；开发智能化压力与流量控制系统，提高工艺稳定性；增强设备的模块化设计，降低客户的工艺切换成本。
半导体封装技术的进步离不开设备工艺的持续创新。真空回流焊接技术作为解决氧化、气泡、散热和工艺偏移等行业痛点的有效路径，正在成为先进封装不可或缺的工艺环节。通过产学研协同和国产设备的技术积累，中国半导体封装产业有望在高端市场实现更大突破。
