在半导体装备领域，有一个共识正在形成：光刻机的精度天花板，不只取决于光学系统与运动控制，更离不开底层数据链路的可靠性。从曝光参数的实时下达到状态数据的毫秒级回传，存储系统的每一次响应，都在为纳米级制造“托底”。
当国产光刻机龙头企业在先进封装领域站稳脚跟、并向更高制程发起冲击时，一个曾被忽视的问题浮出水面：控制系统的数据存储，能否跟上纳米级制造的节奏？科美存储正是带着这个命题，走进了客户的视野。
纳米级制造 存储没有“容错空间”
本项目应用案例客户是国内高端光刻机整机制造领域的领军企业，承担着半导体核心装备国产化的关键技术攻关，是中国半导体产业链中不可或缺的核心力量。
光刻机控制系统的数据特征可以概括为“小包、高频、低延迟”。工件台以纳米级精度步进与对准，存储IO但凡出现可感知的波动，就可能传导为定位偏差，进而影响晶圆良率。一旦发生故障，会导致晶圆报废，产线停产，损失巨大。
更现实的压力来自产线本身：半导体产线往往7×24小时连轴转，存储介质要扛住持续的高频擦写，不能掉速、不能偶发坏块，更不能在一次异常断电后“罢工”。
半导体洁净厂房虽恒温恒湿，但光刻机内部因电机、激光器等热源密集，局部温度可能大幅波动。同时，高频电磁干扰对存储设备的信号完整性构成威胁。存储方案需具备宽温工作能力与良好的电磁兼容性。
科美存储解决方案围绕产品多重“可靠性”
前期调研中，科美团队将客户控制系统的数据流完整梳理了一遍，选型关键在产品的“可靠性”，包括运行的可靠性、环境的可靠性、延迟的可靠性、寿命的可靠性、供应链的可靠性等等。

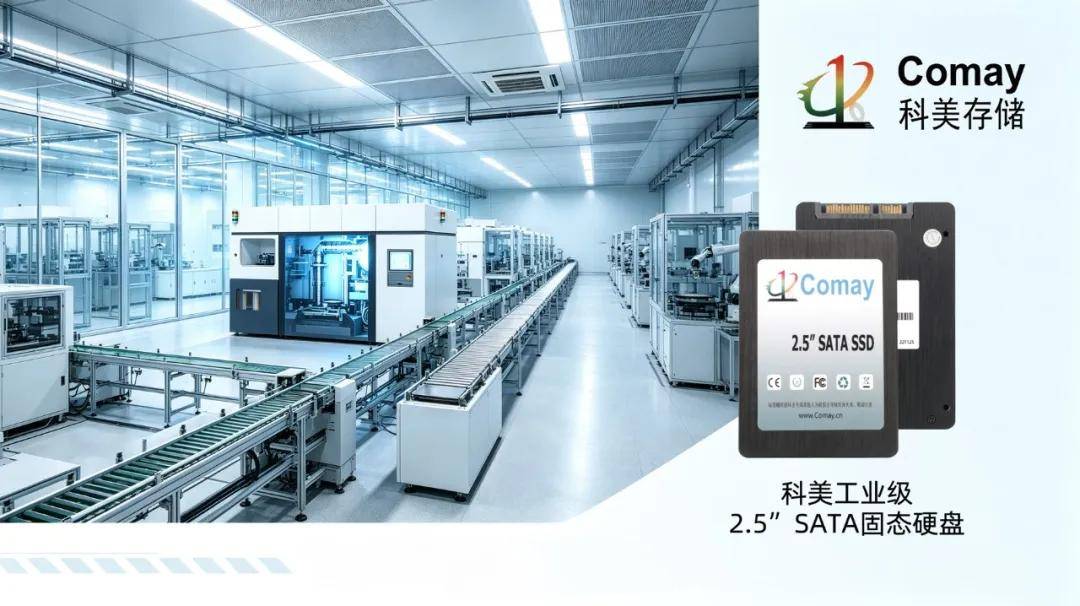

最终导入科美工业级2.5”SATA固态硬盘，2TB，搭载3D TLC NAND闪存与国产主控芯片，标准2.5英寸SATA III规格，支持宽温工作。
整个产品的设计逻辑围绕“可靠性”展开：
1、硬件级全盘掉电保护：科美固态硬盘具有硬件掉电保护（PLP）功能，钽电容冗余阵列，异常断电时缓存数据完整落盘。客户侧随机掉电模拟测试中，无数据损坏记录。
2、宽温域自适应：-40℃~85℃宽温技术，覆盖光刻机内部电机与激光器附近的局部高温区。同时，产品充分考虑了散热需求，通过低功耗设计等方案优化，减轻整机散热负担，进一步提升系统在密闭或狭小空间内的运行稳定性。
3、超200万小时MTBF：通过动态/静态均衡抹除、坏块管理与LDPC纠错引擎，在7×24小时连续写入场景下，性能衰减保持在可控范围内。该固态硬盘标称MTBF 200万小时，但经内部可靠性验证，实际MTBF可达800万小时，进一步印证了其在长期连续运行场景下的高可靠性。
4、外置DRAM缓存：SSD采用独立DRAM缓存，大幅降低数据读写响应时间，提升系统在多线程控制指令下的整体效率，为光刻机的实时控制提供有力支撑。
5、过载保护与宽电压设计：科美固态硬盘具备过载保护功能，可自动检测并调节工作负载，防止因异常负载导致的故障。宽电压设计支持国际标准的200%电压波动范围，适应工厂供电环境的不确定性。
此外，该固态硬盘采用工业级连接器与金属外壳，100%通过综合测试，确保最佳品质与一致性。
3年+交付，零客诉 一块硬盘的“确定性”答卷
截至目前，该型号硬盘已在该项目客户处稳定交付使用三年，零客诉。毫秒级的数据响应能力，有效保障了工件台实时控制指令的下发，助力光刻机实现稳定的纳米级定位精度
未来，科美存储将持续深耕半导体等关键行业，在产品研发上坚持长期主义，在交付品质上守住每一道底线，与中国半导体产业链共同攀登更高峰。
