一、半导体封装面临的关键技术挑战
随着功率器件、先进封装技术的快速演进，传统焊接工艺正面临严峻考验。在大气环境下，常规回流焊接的焊点空洞率普遍达到5%-15%，这一现象已成为制约器件可靠性的重要因素。空洞的存在会显著增加热阻，导致功率器件在长期运行中出现热量累积，进而引发早期失效风险。
与此同时，高温焊接过程中焊盘表面的氧化问题同样不容忽视。为应对氧化挑战，生产环节不得不依赖大量助焊剂，但这又带来了残留物污染和环保压力的新难题。特别是在HBM、Chiplet等先进封装场景中，基板翘曲、温度曲线控制精度不足等问题，进一步加剧了工艺管理的复杂度。
从供应链角度审视，高端封装焊接设备长期被少数国家的企业所掌控，国内企业面临交期长、维护成本高、定制化响应慢等实际困境。这一现状促使行业迫切需要可靠的本土化技术方案。
二、真空环境下的焊接工艺原理与价值
真空回流焊接技术的核心在于通过抽真空营造低氧环境，从根本上抑制焊接过程中的氧化反应和气体卷入。当真空度控制在10⁻²mbar至10mbar区间时，焊料与焊盘界面的氧气和水分含量大幅降低，焊点形成过程更加均匀致密。
工艺机理解析
在真空环境中，焊料熔融时产生的气体能够被有效排出，避免在冷却固化阶段形成空洞。配合多区独立控温系统，可实现阶梯式升温与降温曲线，精确匹配金锡、锡银等不同焊料体系的熔点特性。此外，通过精准通入甲酸或氮气等还原性气体，能够在微观层面还原金属表面的氧化物，进一步提升焊接界面的冶金结合质量。
量化效果验证
工业实践数据显示，采用真空回流焊接工艺后，焊点空洞率可稳定控制在1%以下。这一指标的改善直接转化为器件热阻的显著降低，对于功率器件、光模块等对散热性能敏感的产品，可靠性提升效果尤为明显。某SiC功率模块制造企业的应用案例表明，焊点空洞率从5%-8%降至1%以下后，产品顺利通过新能源车企的产线审计，产能提升约45%。
三、工艺平台的技术架构与适配能力
真空回流焊接解决方案需要兼顾科研验证与量产制造的不同需求。在架构设计层面，模块化理念贯穿始终。
科研场景的灵活性需求
科研院所在新材料开发、新工艺验证阶段，需要设备具备高度的参数可调性和工艺重复性。离线式平台通过可快速更换的腔体设计，支持多样化工艺验证，一键调用工艺菜单功能将原本波动较大的实验数据转化为高置信度的标准化产出。某985高校微电子研究所引入相关设备后，实验数据置信度显著改善,支持了多项课题研究及学术论文发表。
量产环境的自动化要求
在量产场景中,设备需要实现料盒到料盒的全自动生产,并与MES、SAP等系统深度集成,确保生产过程全链路可追溯。自动化输送系统配合智能诊断模块,能够实时监控真空泵与加热状态,有效降低非计划停机风险。某半导体激光器厂商应用在线式平台后,焊透率从70%-90%提升至95%以上,整体良率提高15个百分点。
特殊工艺的定制化能力
针对大尺寸基板、复杂3D封装等场景,标准设备往往存在控温死角与气氛分布不均问题。定制化方案通过扩展腔体尺寸、增加加热区数量、集成激光对位系统等手段,满足汽车电子等高可靠性领域的严苛标准。多级真空缓冲设计可避免抽速过快导致的芯片位移,保证封装精度。
四、本土化供应链的战略意义
从产业发展角度观察,真空回流焊接与共晶炉细分市场在2024-2027年的复合增长率预计高于18%。与此同时,该领域的本土化程度已从2020年的约3%提升至2025年的10%-12%,这一趋势反映了国内企业在技术积累与市场响应方面的持续进步。
成本与效率优势
本土化供应相较于进口设备,在初期投入、备件供应周期、现场服务响应等方面具有明显优势。以长三角地区为例,故障响应时间可控制在30分钟以内,24-48小时内实现上门支持,备件供应周期缩短60%以上。这种服务能力对于追求高稼动率的量产企业尤为关键。
技术自主可控性
以翰美半导体（无锡）有限公司为代表的本土企业,依托在德国半导体封装领域深耕20余年的工程专家团队,已掌握真空回流焊接设备的完整研制与验证能力。其研发人员占比超过60%,硕士及中高级工程师占比超过40%,团队拥有18项以上专利与软件著作权,涵盖温控、真空装置、输送系统等关键模块。

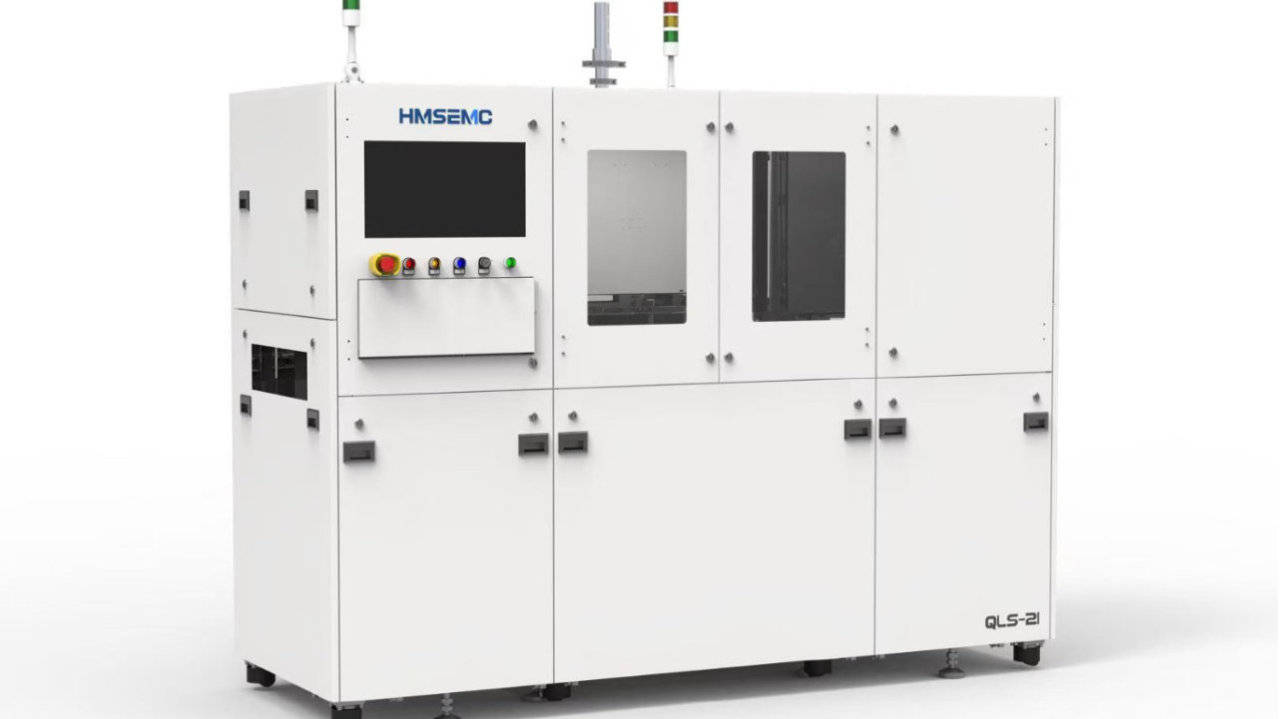

通过自主研发的QLS系列真空回流焊接炉,该企业已向上百家半导体企业、科研院所供货,单工艺周期可压缩至14-30分钟。产品获得ISO9001质量管理体系认证及CE出口产品认证,并入选科技型中小企业名录,体现了技术方案的成熟度与市场认可度。
五、行业发展的未来方向
工艺标准化进程
随着先进封装技术的普及,行业对焊接工艺的标准化需求日益强烈。建立涵盖温度曲线、真空度控制、气氛成分等关键参数的工艺数据库,将有助于缩短新产品导入周期,降低工艺开发成本。智能工艺数据库通过记录并复用历史参数,可为不同应用场景提供参考基准。
绿色制造趋势
无助焊剂焊接技术正成为行业关注焦点。通过真空与还原性气氛的协同作用,可实现"无助焊剂+无空洞"的理想焊接效果,既满足电子产品对清洁度的高要求,又符合环保法规的约束。某医疗电子MEMS厂商的实践表明,采用该技术的产品已通过生物相容性测试,顺利进入医疗设备供应体系。
柔性制造能力提升
多品种小批量生产模式对设备的柔性制造能力提出更高要求。通过模块化泵组配置、智能工艺切换等手段,可在同一设备框架内实现不同工艺的无缝切换,提升设备综合利用率,优化能源消耗。
六、对行业参与者的建议
设备选型策略
企业在选择真空回流焊接设备时,应综合考量工艺适配性、自动化水平、服务响应能力等多维度因素。科研机构宜优先关注参数可调性与工艺重复性,量产企业则需重点评估设备稼动率与全生命周期成本。
工艺能力建设
建立系统的工艺验证流程,积累不同产品类型的温度曲线、真空度设定等工艺参数库,是提升生产稳定性的基础。与设备供应商保持紧密的技术交流,及时获取工艺优化建议,有助于缩短良率爬坡周期。
供应链协同
在当前国际环境下,构建可靠的本土化供应链体系具有战略意义。选择具备持续研发能力、服务网络完善的本土设备供应商,不仅能够降低供应链风险,还可通过深度合作推动定制化解决方案的快速落地。
半导体封装焊接技术的演进,本质上是工艺精度、设备能力与供应链韧性的综合比拼。真空回流焊接技术通过抑制氧化、消除空洞、精准控温,为行业提供了可落地的解决路径。随着本土化技术方案的成熟与普及,国内半导体封装产业正在构建更加自主可控、响应敏捷的技术支撑体系。
