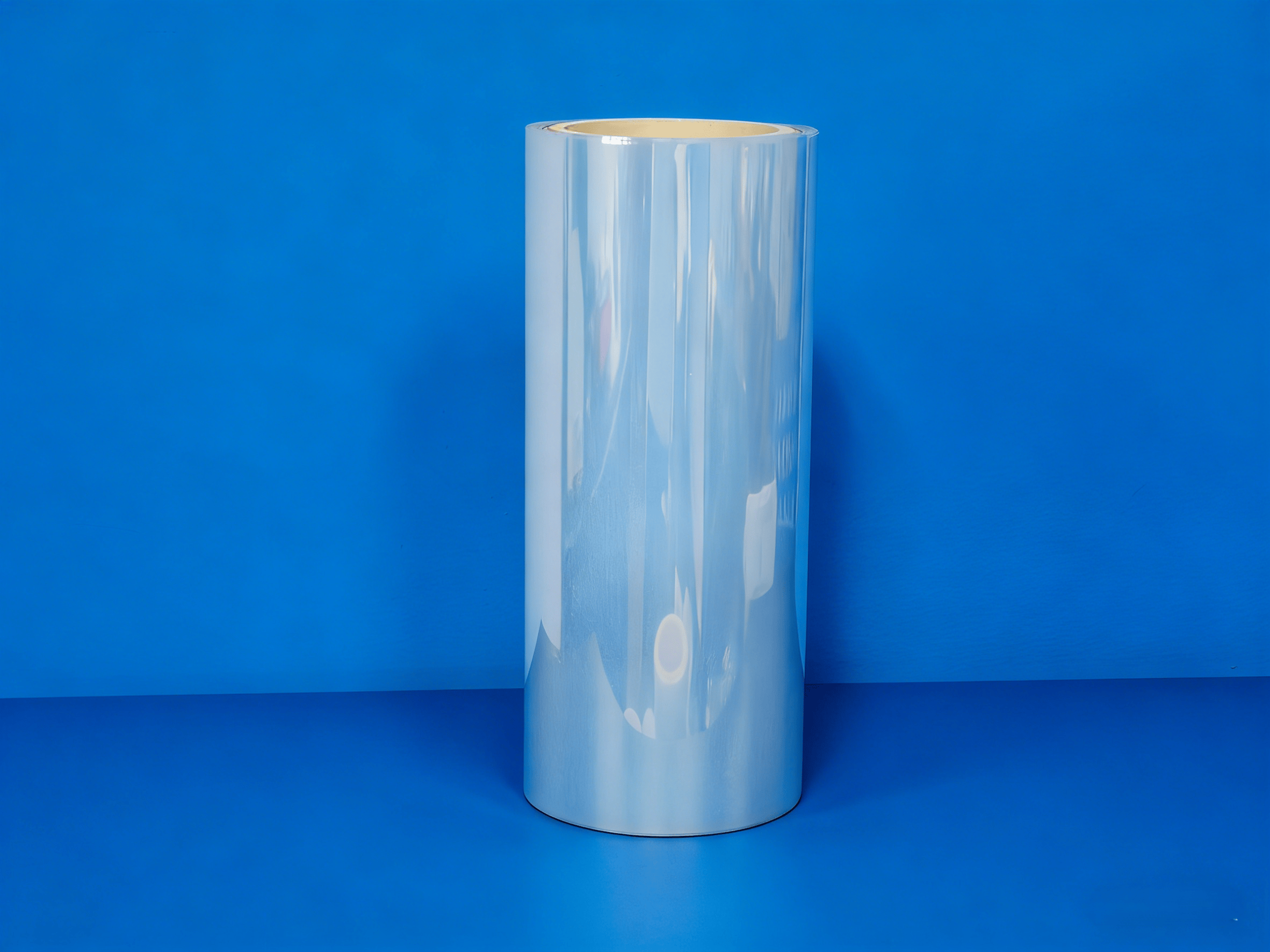

瑞科达ETFE 半导体 Molding 离型专用膜全解析
核心定位：专为半导体环氧塑封（Transfer Molding）工艺设计的原生无硅氟素离型材料，解决传统 PET / 硅涂层膜在高温高压下的污染、变形、残胶等痛点，是先进封装高良率的关键材料。
一、基本概念与核心原理
瑞科达ETFE（乙烯 - 四氟乙烯共聚物）是一种高性能氟塑料，其离型膜利用原生低表面能特性（无需涂布硅油），在半导体模塑过程中作为模具与环氧树脂（EMC）之间的隔离层，实现：
- 防止封装材料与模具粘连，确保无残胶剥离
- 提升封装体表面光洁度，减少溢胶与毛边
- 延长模具清洁周期，提高生产效率
二、七大核心性能优势
三、典型应用场景
- 芯片主流封装：
- Transfer Molding（传递模塑）、注塑封装、热压键合
- BGA、QFN、SOP 等传统封装，以及 Fan-out 扇出封装、WLP 晶圆级封装、3D 堆叠、SiP 系统级封装
- 高端应用领域：
- 5G 射频芯片、汽车电子、AI 算力芯片封装
- Mini LED、IC 载板、晶圆热压成型
- 传感器封装（保护敏感元件，提供柔性缓冲）
- 特殊工艺应用：
- FAM 薄膜辅助成型（降低剥离力，无需频繁清洁模具）
- 底部填充胶隔离、晶圆切割胶带载体
四、标准应用流程
- 模具准备：清洁模具，铺设 ETFE 离型膜，确保贴合紧密无气泡
- 芯片定位：利用 ETFE 高透光性进行精准视觉定位
- 树脂填充：注入环氧树脂等封装材料，ETFE 膜防止树脂与模具粘连
- 高温固化：在 170~185℃下完成固化，ETFE 膜保持稳定不分解
- 脱模分离：封装体与模具轻松分离，ETFE 膜可剥离或随封装体后续处理
- 模具复用：无需频繁清洁，直接进行下一次模塑循环
五、与传统离型材料对比
六、关键规格参数
- 厚度：50μm~100μm（半导体标准常用 50μm/75μm/100μm）
- 宽度：可定制，适配不同模具尺寸
- 颜色：透明（标准）、红色、浅蓝色哑光、白色等
- 表面处理：可根据需求定制微结构或特殊纹理
- 边缘处理：精密分切，无毛刺，避免膜屑污染
- 洁净度：百级无尘车间生产，满足半导体高洁净要求
七、选购与使用要点
- 核心选型指标：
- 剥离力（根据封装材料类型选择合适范围）
- 热收缩率（越小越好，确保高温下尺寸稳定）
- 表面洁净度（需提供离子含量、颗粒度检测报告）
- 力学性能（拉伸强度、断裂伸长率）
- 使用注意事项：
- 避免尖锐物划伤膜表面，影响离型效果
- 存储环境保持干燥清洁，温度控制在 25℃左右
- 按模具尺寸精准裁切，避免浪费和贴合不良
- 定期检查膜的完整性，及时更换破损膜材
瑞科达ETFE 塑封离型膜凭借无硅高洁净、耐高温低收缩、高韧性低应力的核心优势，已成为先进半导体封装工艺的优选材料，尤其适合对可靠性和洁净度要求极高的高端芯片制造领域。随着半导体封装向高密度、高可靠性方向发展，ETFE 塑封离型膜的应用将更加广泛。
