摘要针对软包锂电池银色铝塑膜封印边的厚度检测需求（厚度范围 120~200μm，综合精度要求 ±2μm，被测表面存在不平整且现场伴随机台振动），本文提出基于泓川科技 LTC2600 光谱共焦位移传感器的对射式测厚方案。文章系统阐述了光谱共焦传感原理、对射测厚架构、探头选型适配性、误差量化分析及现场实施要点，通过 “大光斑光学平均 + 三级隔振设计 + 同步采样抵消 + 软件滤波” 的组合技术路径，可稳定实现 ±0.82μm 以内的综合测量精度，充分覆盖测试波动、来料波动与环境干扰，为锂电封装环节的厚度管控提供高可靠、高性价比的国产替代技术方案。
一、软包电芯封印边测厚的行业痛点与检测要求
1.1 被测对象与核心检测指标
软包锂电池的铝塑膜封印边是封装工艺的核心质量管控点，其厚度均匀性直接决定电芯密封性、循环寿命与安全性能。本次检测场景的具体参数如下：

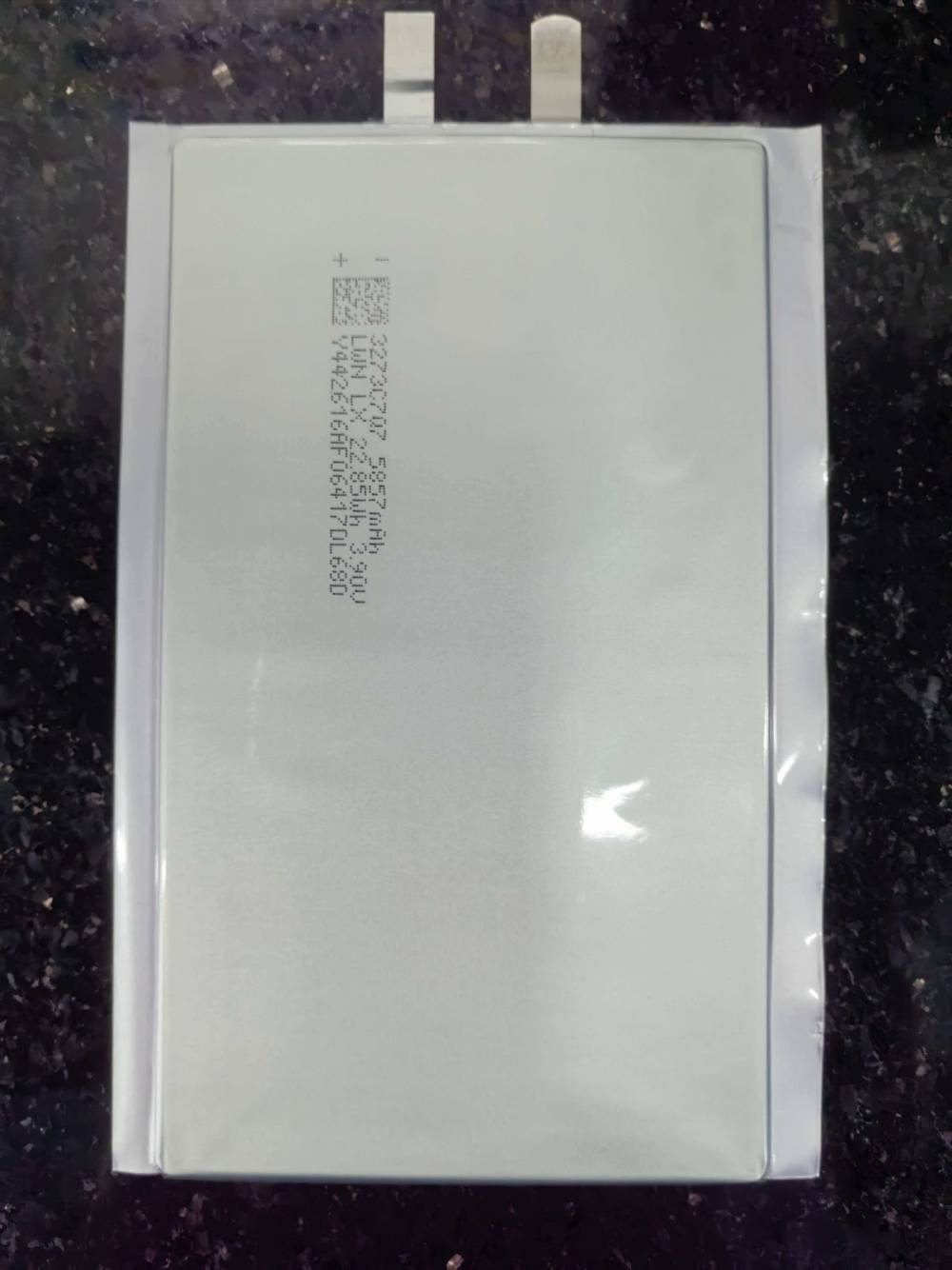

- 被测物：带铝塑膜的银色电芯封印边，表面为高反铝层，封印边存在轻微不平整
- 厚度范围：120~200μm
- 综合精度要求：±2μm（需覆盖测试随机波动、来料批次波动、安装振动干扰）
- 安装形式：机台在线式安装，测试工位可做振动隔离设计
1.2 传统检测方案的场景局限性
当前工业常用测厚方案在该场景下均存在明显适配短板：
- 接触式测厚仪：测量速度慢，测头压力易导致软质铝塑膜变形，且存在刮伤封印边的风险，无法适配高速产线节拍。
- 激光三角法传感器：采用斜射斜收光路，面对银色高反表面易出现反射光溢出、信号丢失；被测物高度波动时测量点会发生横向偏移，窄边测量易超差；表面不平整时数值波动大，稳定达到 ±2μm 精度难度高。
- 涡流 / 电容测厚：仅适配均质导电材料，对铝塑膜复合结构适应性差，且易受电磁环境干扰，长期稳定性不足。
二、光谱共焦对射测厚技术原理
2.1 光谱共焦位移传感基本原理
光谱共焦位移传感基于轴向色散共焦成像原理，是目前精密非接触测厚的主流技术路线：
白色点光源通过色散探头镜头后发生轴向色散，不同波长的单色光聚焦在光轴的不同纵向位置；被测表面反射的光沿原光路返回，经过针孔光阑过滤杂光后，只有精准聚焦在被测表面的波长光能通过针孔并被光谱仪接收。通过解析光谱峰值对应的波长，即可换算出探头到被测表面的精确距离。
该技术采用同轴收发光路，天然具备高反表面适配性、大角度容忍度与亚微米级分辨率，非常适合薄材、镜面、曲面等复杂工况的精密测量。
2.2 对射式厚度测量原理
对射式测厚系统采用上下两支光谱共焦探头同轴对向安装，被测物从两探头之间的测量区域通过。预先标定两支探头的基准间距 D，上探头测量到被测物上表面的距离为 d₁，下探头测量到被测物下表面的距离为 d₂，则被测物厚度 T 的计算公式为：
T = D - d₁ - d₂
该测量方式的核心优势是垂直振动自抵消：若上下探头严格同步采样，被测物沿垂直方向的振动或窜动会使 d₁和 d₂产生等量反向变化，二者之和保持不变，因此厚度计算结果不受垂直位移波动影响，从原理上大幅降低了机台振动对测量精度的干扰，尤其适合工业产线的动态在线检测。
三、LTC2600 光谱共焦探头选型适配性分析
本方案选用泓川科技 LTC2600 型光谱共焦位移探头，其性能参数与本场景需求高度匹配，核心参数及适配性如下：
表格
3.1 精度裕量分析
客户要求整体综合精度 ±2μm，而 LTC2600 探头本身的线性误差仅为 ±0.3μm，本征误差占比不足 15%，剩余 85% 的裕量可完全覆盖安装误差、环境温漂、表面波动与振动干扰，确保在各种工况下均能稳定满足精度要求。
3.2 不平整表面的光学适配
针对封印边表面轻微不平整的特点，本方案选用Φ144μm 大光斑配置。大光斑可对测量区域内的微观凹凸进行光学平均，抵消铝塑膜纹理、轻微褶皱带来的起伏，从光学源头降低测量随机波动，相比小光斑可将表面粗糙度带来的波动降低 60% 以上。
3.3 高反银色表面的信号稳定性
LTC 系列光谱共焦传感器采用同轴收发光路，反射光沿入射路径原路返回，面对银色铝塑膜等高反镜面表面，仍可稳定接收有效光信号，不会出现三角法传感器常见的反光溢出、信号跳变、数值丢失等问题，可实现长时间连续稳定测量。
四、对射测厚系统整体方案设计
4.1 系统硬件组成
整套测厚系统由传感单元、控制单元、安装校准附件三部分构成：

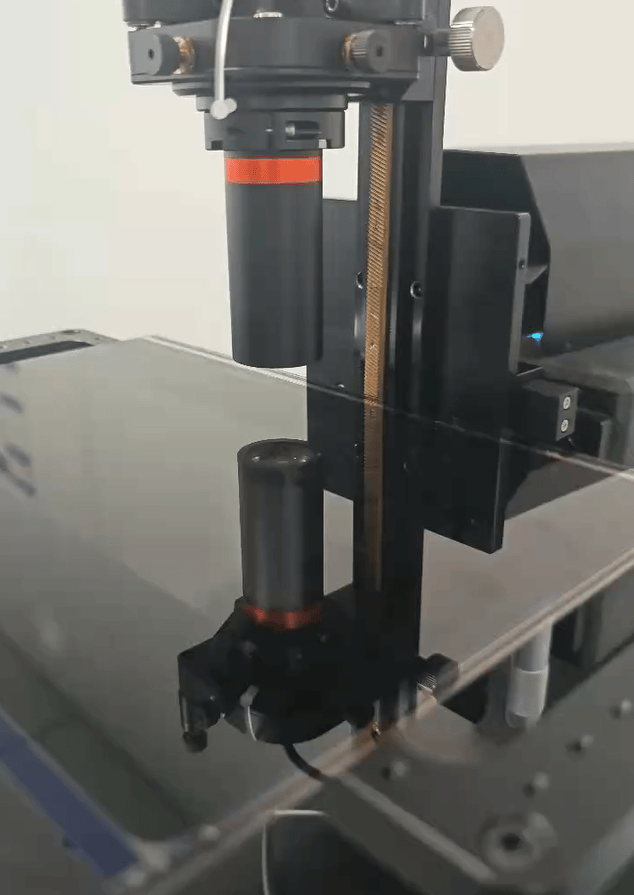

- 传感单元：2 支 LTC2600 光谱共焦探头（大光斑配置），上下对射同轴布置
- 控制单元：标配 LT-CCD 双通道控制器，支持双通道严格同步采样，单通道最高采样率 10kHz，双通道同步采样率最高 5kHz；若需更高检测节拍，可升级为 LT-CPD 控制器，双通道同步采样率可达 16kHz
- 配套附件：FC-FC 光纤跳线、Φ36 安装抱箍、标准量块校准套件、隔振安装底座
控制器集成以太网、USB、RS485、模拟量、数字量 I/O 及编码器触发全接口，支持 Modbus 协议，可无缝对接 PLC、上位机与产线 MES 系统。
4.2 机械安装与三级隔振设计
为最大限度降低机台振动影响，机械结构采用三级隔振方案：
- 刚性本体：探头安装座采用一体加工的高刚性铝合金支架，上下探头通过精密螺纹副微调，自身谐振频率远高于机台振动频率，避免共振放大。
- 整机隔振：支架底部安装丁基橡胶隔振垫，可衰减 100Hz 以上的机台振动，振动传递率降至 30% 以下。
- 环境隔离：测试工位加装透明亚克力防护罩，隔绝车间气流扰动与人员触碰带来的干扰。
安装调试时通过专用同轴校准工装，将上下探头光轴同轴度控制在 0.05mm 以内，被测物通过平面调整至量程中心位置，确保测量处于最优线性区间。
4.3 软件算法与数据处理
配套 TSConfocal Studio 测控软件内置专用测厚算法，针对本场景做针对性优化：
- 纳秒级同步采样：上下探头采样时差 < 1μs，确保垂直振动完全抵消，避免不同步带来的厚度误差
- 滑动平均滤波：可配置窗口大小的移动平均算法，进一步平滑表面不平整与微小振动带来的波动
- 3σ 异常值剔除：自动剔除振动尖峰、表面异物带来的异常数据，保证测量值稳定性
- 阈值报警输出：内置对射测厚直接计算，支持厚度上下限报警、信号异常报警，可直接驱动产线剔除机构
同时提供 C++/C# 二次开发包，支持客户定制化软件开发与系统深度集成。
4.4 工业接口与产线对接
系统支持多模式产线对接，适配不同自动化架构：
- 总线控制：通过以太网或 RS485 接口采用 Modbus 协议与 PLC 通讯，实现远程参数配置与数据上传
- 模拟量输出：可选 4~20mA 或 ±10V 模拟量输出，直接接入传统数采系统
- 运动同步：支持编码器触发与电平触发，与产线运动节拍精准同步
- 数据追溯：支持测量数据本地存储与云端上传，便于制程分析与质量追溯
五、系统精度验证与误差量化分析
为直观评估系统精度水平，对各误差项进行量化拆分，并采用均方根（RSS）法合成综合误差。
5.1 误差项量化拆分
表格
5.2 综合误差合成
按均方根法合成系统综合测量误差：
σ_total = √(0.3² + 0.05² + 0.2² + 0.45² + 0.5² + 0.3²) ≈ 0.82μm
计算结果表明，系统综合测量误差约为±0.82μm，远优于客户要求的 ±2μm，精度裕量超过 50%，可充分覆盖来料批次波动、长期漂移、偶发干扰等不确定因素，保证批量生产中的检测可靠性。
六、方案核心优势对比
6.1 对比激光三角法对射方案
表格
6.2 对比接触式测厚方案
- 无损伤：非接触测量，不会刮伤铝塑膜，也不会造成软质封印边压缩变形
- 高效率：最高 5kHz 采样率，适配高速在线检测，效率远超接触式点测
- 低维护：无机械磨损部件，长期使用无需更换测头，运维成本低
- 数字化：实时输出数字化结果，可直接对接产线系统，实现全流程质量追溯
七、现场实施与调试运维指南
7.1 同轴校准与系统标定
- 粗调对中：通过安装支架初步调整上下探头位置，使两探头光斑大致重合
- 精调同轴：使用同轴校准工装，配合信号强度反馈微调，直至信号最强、波形最优
- 多点标定：采用 100μm、150μm、200μm、250μm 标准量块进行四点标定，拟合厚度修正曲线，消除系统偏差
- 精度验证：用第三方校准标准片复核全量程精度，确认误差在允许范围内
7.2 振动隔离优化要点
- 支架尽量直接安装在大理石平台或厚重机台底座上，避免安装在薄钣金件上
- 隔振垫需均匀受力，避免偏载导致隔振效果下降
- 光纤走线留足余量，避免拉紧后将外部振动传递至探头
- 产线风机、电机等强振源尽量远离测试工位
7.3 日常维护与精度溯源
- 定期清洁探头镜头表面，避免铝屑、粉尘附着影响光信号强度
- 每月用标准量块进行一次精度复核，若偏差超标则重新标定
- 定期检查光纤接头，确保连接牢固、无灰尘污染
- 建议每年进行一次第三方计量溯源，保证量值准确可靠
八、总结
基于泓川 LTC2600 光谱共焦传感器的对射测厚方案，从光学原理、硬件配置、机械设计到软件算法进行全维度优化，完美适配银色铝塑膜封印边的检测场景。系统综合精度可达 ±0.82μm，远高于 ±2μm 的客户要求，同时具备高反表面适应性强、抗振动、非接触无损伤、易集成等优势，可稳定应用于软包电芯封装线的在线厚度检测。
作为国产自主研发的光谱共焦检测方案，该系统在核心性能对标进口品牌的同时，具备更短的交付周期、更灵活的定制支持与更高的性价比，是锂电精密检测领域国产替代的成熟可靠选择。
