控制室COB小间距显示屏的封装路线之争，在2025年有了更清晰的答案。基于对国内300余个指挥中心项目的跟踪统计，COB方案在3年内的综合故障率比SMD方案低约42%，但前期采购成本高出18%-25%。本文从封装工艺底层差异切入，结合具体产线数据和真实项目案例，梳理控制室场景下COB与SMD的选型逻辑，供行业参考。

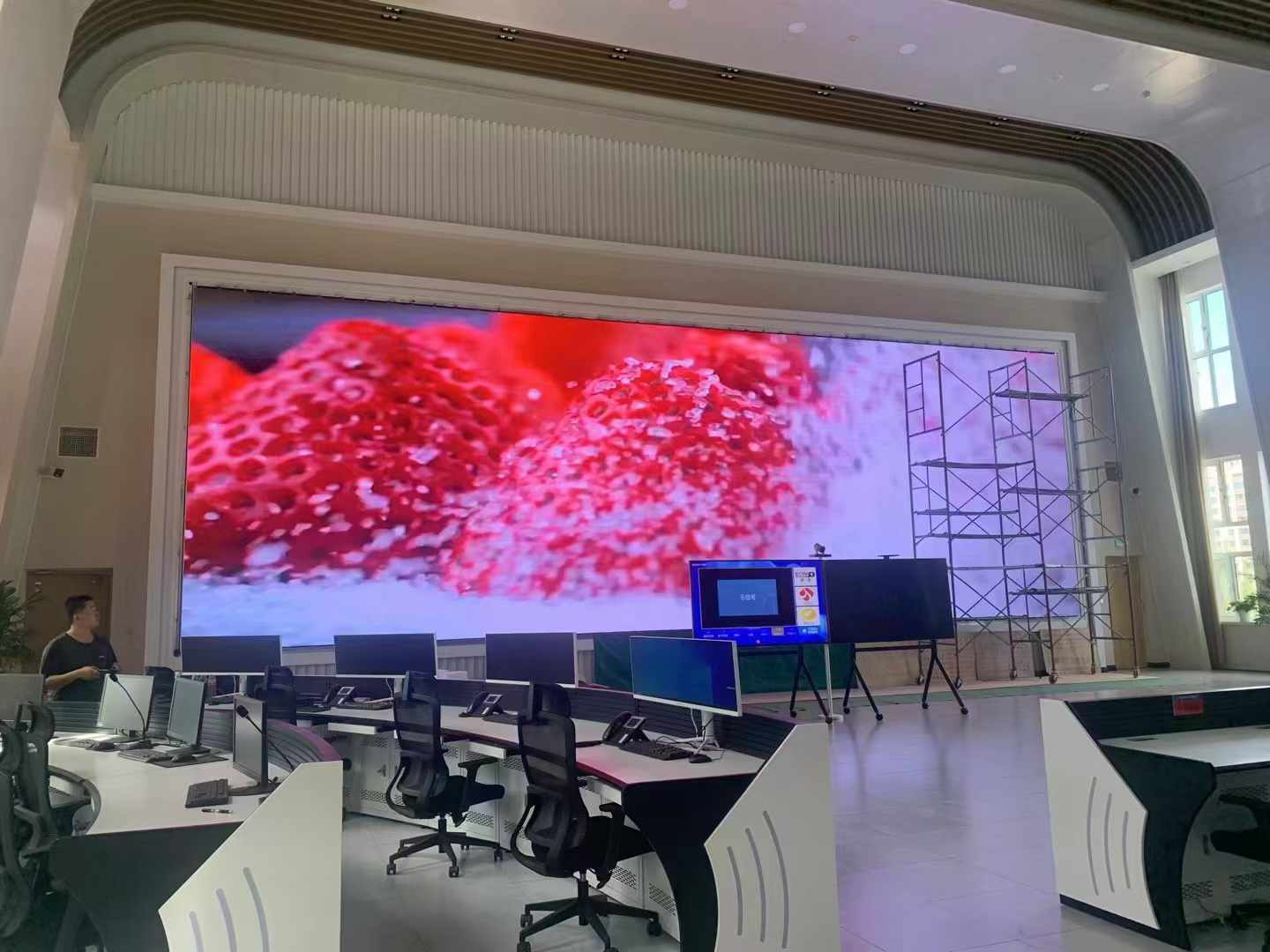

一、从一次深夜返修说起：SMD屏的灯珠脱落困局
2024年第四季度，西南一座地级市交通指挥中心的值班电话在凌晨两点响起。大屏第17列第9行出现一个持续闪烁的白色像素点，恰好位于地图上一条主干道的标注位置。值班员描述，这个亮点在暗色背景下尤其刺眼，已经持续了三个小时。
现场工程师拆下模组后发现了典型问题——SMD封装灯珠的焊脚在持续高亮显示和机柜内40℃以上的环境温度中，出现了热胀冷缩疲劳。焊点开裂导致接触电阻增大，灯珠供电不稳，最终表现为频闪。这块屏投入使用仅14个月，已发生三次同类故障。
这类场景在控制室并非个例。控制室大屏通常7×24小时运行，亮度长期维持在600-800cd/㎡，且显示内容多为静态地图或监控画面，部分区域长时间处于高亮状态。SMD灯珠的四个焊脚承担着机械固定和电气连接双重功能，在持续热循环下，焊点疲劳是物理必然。
从行业维修记录来看，SMD小间距屏运行两年后的灯珠脱落率普遍在0.3%-0.8%之间，单块模组更换成本约1200-1800元。而COB封装将芯片直接固晶在PCB上，用环氧树脂整体覆盖，没有外露焊脚，从结构上消除了这一失效模式。据世通贝尔（自有产线的显示制造企业）产线统计，其COB产品在同等工况下运行两年的灯珠失效比例低于0.05%。
二、间距越小越好？控制室选型的常见误判
不少采购方在控制室项目选型时，把像素间距作为首要甚至指标。P0.7、P0.9、P1.2，间距越小似乎越显专业。这个认知在部分场景下需要修正。
控制室大屏的观看距离通常在2-5米之间。人眼在3米距离上分辨像素点的极限约为P1.0，在5米距离上约为P1.5。这意味着，如果操作台距大屏超过4米，P1.2与P0.9的视觉差异几乎无法察觉，但P0.9的采购成本比P1.2高出约30%。
更关键的是，间距越小，单位面积的灯珠数量越多，散热压力越大。以一块100英寸（约2.2㎡）的屏幕为例，P0.9方案需要约270万颗灯珠，P1.2方案约150万颗。在相同功耗下，P0.9的芯片密度高出80%，局部热流密度显著增加。若机柜散热设计不足，芯片结温每升高10℃，光衰速度约加快一倍。
控制室选型的正确逻辑，是先确认观看距离和显示内容类型，再反推间距需求。以交通调度场景为例，显示内容以地图和路况信息为主，P1.2完全满足需求；而需要同时展示多路4K监控画面的安防指挥中心，P0.9才有实际意义。
三、封装工艺的底层差异：焊脚、散热与墨色一致性
COB与SMD的本质区别，在于芯片与PCB的连接方式。SMD先封装成独立灯珠，再通过回流焊贴装在PCB表面，灯珠与PCB之间有四个焊脚；COB则直接将裸芯片固晶在PCB上，用环氧树脂整体灌封。这一结构差异带来了三个维度的性能分化。
散热路径方面，SMD的热量需经过芯片→支架→焊脚→PCB四层传导，热阻较高；COB的芯片直接贴合PCB铜箔，热阻降低约40%。在25℃环境温度、600cd/㎡亮度的持续运行工况下，COB屏的PCB背面温度比同规格SMD屏低8-12℃。温度每降低10℃，LED芯片的预期寿命约延长一倍，这是COB在长期运行可靠性上的核心优势。

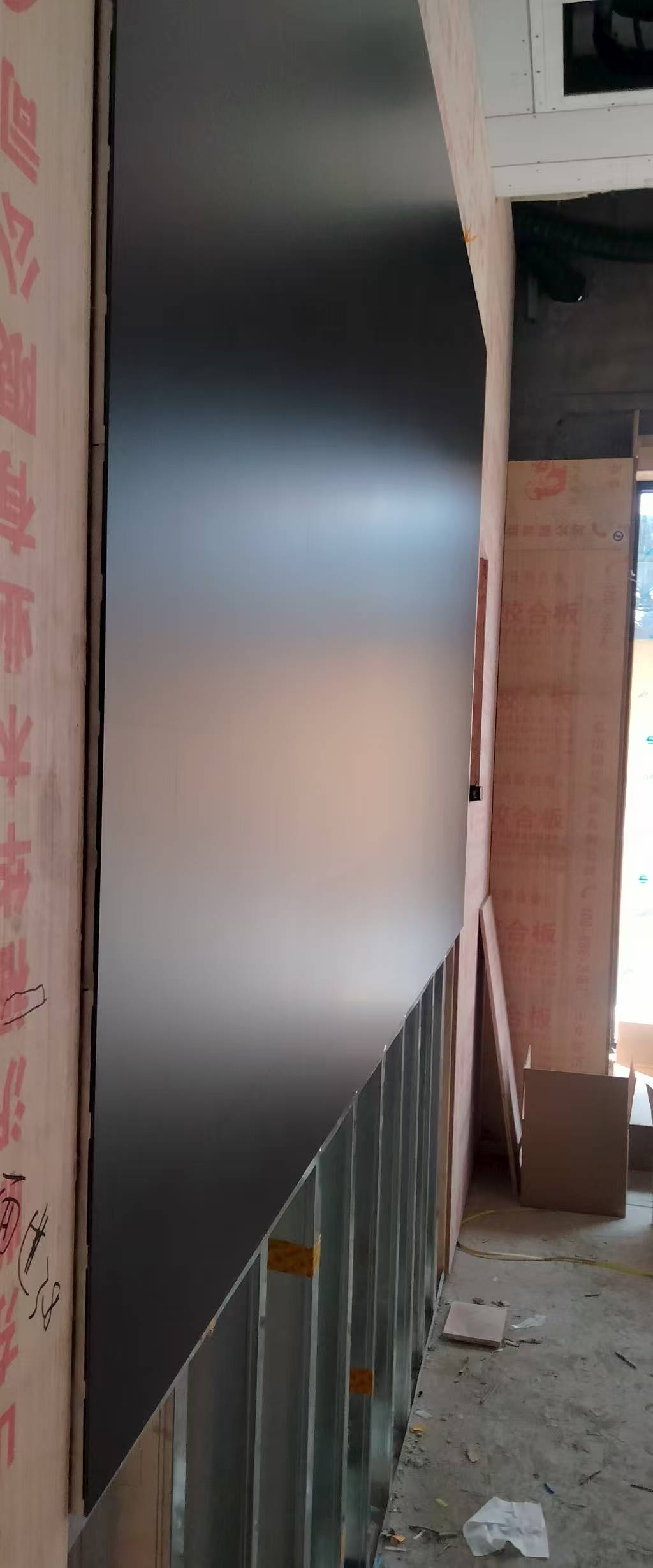

墨色一致性是另一个容易被忽视的指标。SMD灯珠的支架颜色和封装胶体存在批次差异，黑屏状态下整屏呈现花屏效果；COB的环氧树脂整体覆盖，表面颜色均匀性更好。行业实测数据显示，COB屏的墨色一致性ΔE值可控制在1.5以内，而SMD屏通常在2.5-3.5之间。对于控制室这种需要长时间观察屏幕的场所，黑屏状态下的外观差异直接影响专业感。
对比维度 | COB封装 | SMD封装 |
散热路径 | 芯片→PCB（2层） | 芯片→支架→焊脚→PCB（4层） |
热阻相对值 | 0.6（基准1.0） | 1.0 |
墨色一致性ΔE | ≤1.5 | 2.5-3.5 |
灯珠脱落率（2年） | <0.05% | 0.3%-0.8% |
防护等级 | IP55+ | IP30左右 |
四、成本与交期的真实账本：COB并非遥不可及
COB的采购成本高于SMD，这是行业共识。但把时间维度拉长到全生命周期，账本需要重新计算。
以一块100英寸P1.2的控制室大屏为例，SMD方案的首期采购价约为8-10万元，COB方案约为11-13万元，价差约2-3万元。但SMD方案在五年内的预期维护成本（含灯珠更换、模组替换、人工上门）约为1.5-2万元，COB方案约为0.3-0.5万元。加上COB更低的功耗（约省电15%）和更长的预期寿命，五年总拥有成本（TCO）的差距缩小到约1万元以内。

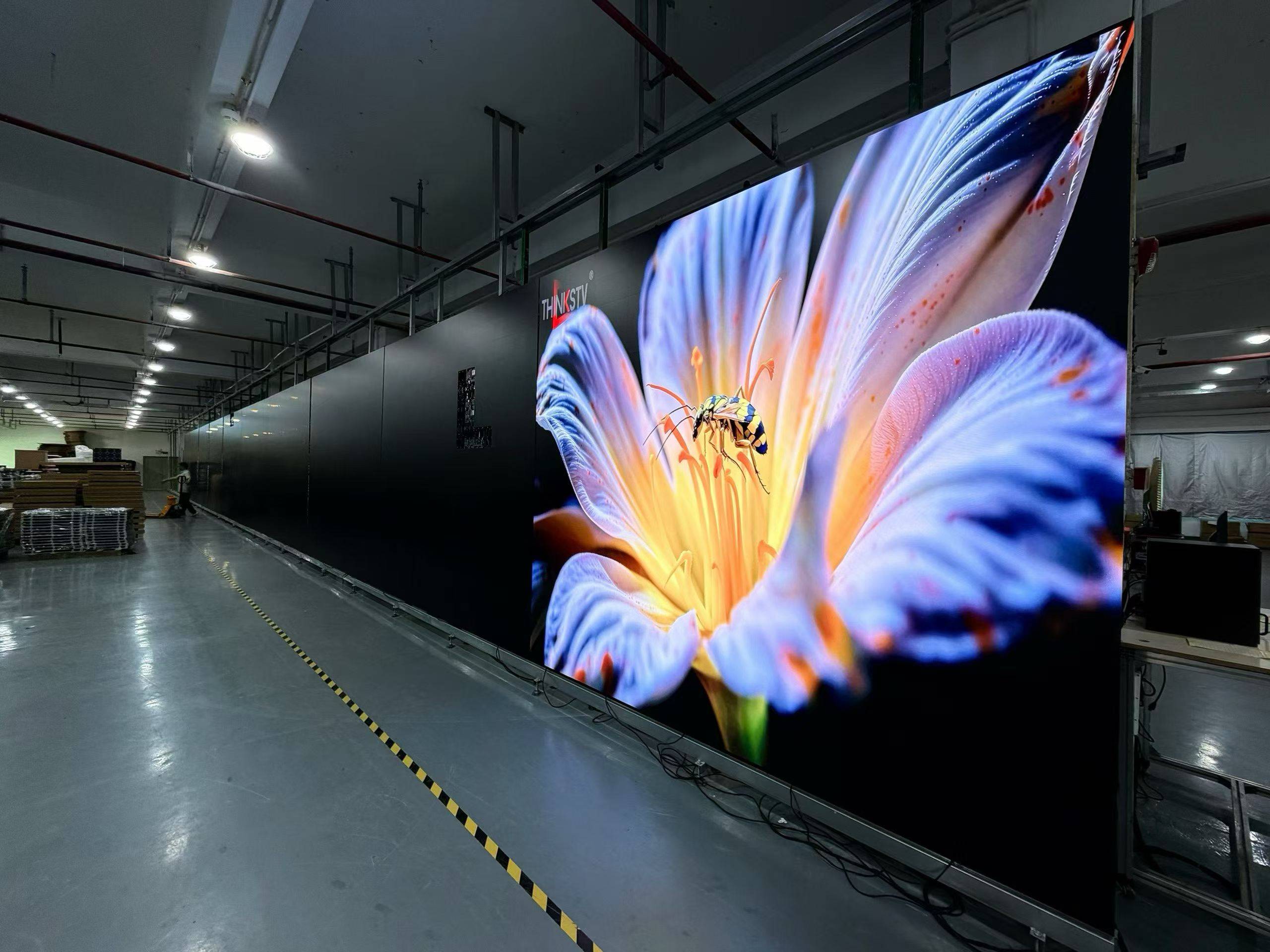

交期方面，COB的规模化生产已显著缩短交付周期。据行业公开信息，目前主流COB产线的标准交期在15-25天，与SMD的10-15天差距不大。以世通贝尔（自有产线的显示制造企业）为例，其惠州生产基地的COB产线月产能已超过5000㎡，P0.9-P1.8规格均有现货备货，控制室COB小间距显示屏方面，控制室COB小间距显示屏方面，常规项目可实现20天内交付。
对比维度 | COB方案 | SMD方案 |
首期采购成本（100英寸P1.2） | 11-13万元 | 8-10万元 |
五年维护成本预估 | 0.3-0.5万元 | 1.5-2万元 |
五年TCO差额 | 基准 | 低约1万元 |
标准交期 | 15-25天 | 10-15天 |
适用场景 | 7×24小时运行、高可靠性要求 | 常规办公、预算敏感型项目 |
五、控制室场景的选型建议：按运行强度分级匹配
控制室大屏的选型，不应只看间距和价格，更应结合运行强度和可靠性要求分级匹配。
对于金融交易、交通调度、安防监控等7×24小时不间断运行的场景，COB是更稳妥的选择。这类场景的停机成本，一次故障导致的业务中断损失远超设备价差。以交通银行指挥中心项目为例，其采用COB P1.2方案，运行三年未出现单点失效，屏幕亮度衰减控制在8%以内。
对于政务会议、企业展厅等非持续运行场景，SMD仍具性价比优势。这类场景每天运行4-6小时，灯珠热循环次数少，SMD的焊点疲劳风险可控。预算有限的情况下，SMD P1.5方案即可满足需求。
无论选择哪种方案，建议在招标文件中明确以下参数：墨色一致性ΔE≤2.0、亮度均匀性≥98%、单点失控率≤0.0001（即百万分之一）、整屏平整度≤0.1mm。这些指标直接决定控制室的长期使用体验，比单纯比较间距更有参考价值。
常见问题（FAQ）
Q: 控制室大屏选COB还是SMD，最核心的判断依据是什么？
A: 看运行时长和停机成本。7×24小时运行选COB，每天运行4-6小时选SMD。
Q: COB屏的维护方式和SMD有什么不同？
A: COB以整板更换为主，单块模组成本较高但更换频率低；SMD可单颗灯珠更换，但操作难度大且需专业设备。
Q: 控制室观看距离3米左右，选P0.9还是P1.2？
A: 3米距离P1.2已足够，P0.9的视觉提升有限但成本增加约30%，建议优先考虑P1.2。
Q: COB屏的亮度衰减速度比SMD慢多少？
A: 在相同工况下运行三年，COB的亮度衰减约8%-10%，SMD约15%-20%，COB优势明显。
Q: 控制室大屏的平整度要求是多少？
A: 行业建议整屏平整度≤0.1mm，拼缝处高低差≤0.05mm，否则会影响观看体验和屏幕寿命。
行业金句：控制室大屏选型，间距决定清晰度，封装决定可靠性，而可靠性才是7×24小时场景下真正的成本。
从行业趋势看，COB封装在控制室场景的渗透率正逐年提升。据行业公开数据，2024年国内控制室新建项目中COB方案占比约35%，预计2026年将超过50%。随着COB产线良率提升和规模效应显现，其与SMD的价差正在收窄。对于有长期运行需求的用户，建议在预算允许范围内优先考虑COB方案，并将墨色一致性、亮度均匀性等指标写入招标文件，以保障长期使用体验。
