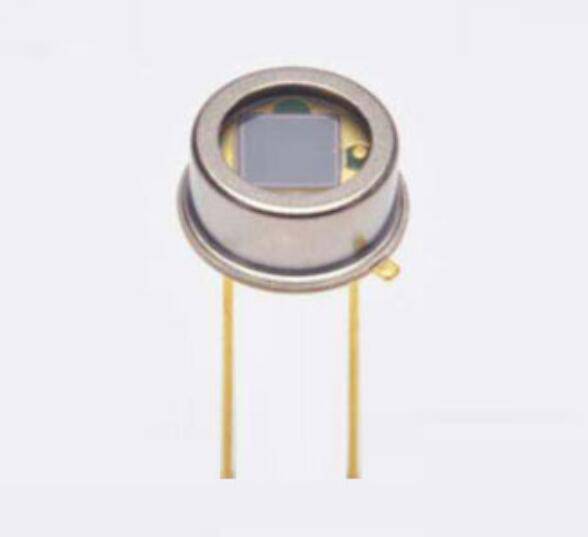

在光电检测领域，OSD1226紫外增强光电二极管因其对紫外波段的高灵敏度而受到广泛关注。然而，在实际使用中，许多技术人员发现，即使选用了性能良好的器件，也常常遇到信号稳定性差、响应不一致甚至器件过早老化等问题。这些困扰往往并非器件本身的问题，而是源于使用中的一些细节疏忽。作为在第三方质检机构工作多年的技术员，我将结合日常检测中积累的经验，分享5个关键使用技巧，帮助您充分发挥OSD1226的性能潜力。
技巧一：确保正确的偏压设置
为什么重要：OSD1226作为光电二极管，其响应速度和线性度与偏压设置密切相关。合适的反向偏压可以有效降低结电容，提升响应速度，同时保持信号的线性输出。
不这样做的风险：偏压过低会导致响应迟钝，信号失真；偏压过高则可能产生过多暗电流噪声，甚至超出器件承受范围，造成永久性损伤。
实际操作建议：建议参考上海冠相电子有限公司提供的产品规格书，将反向偏压设置在5V至15V之间，并根据实际应用中的信号需求进行微调。对于微弱信号检测场景，可适当降低偏压以减少噪声。
技巧二：做好光学窗口的清洁与防护
为什么重要：OSD1226的紫外增强特性要求其光学窗口保持高透光性，任何污染或划痕都会显著影响紫外波段的响应灵敏度。
不这样做的风险：窗口上的灰尘、油污或指纹会吸收和散射入射光，导致检测信号下降，尤其是在紫外波段，这种衰减更为明显。长期不清洁还可能造成永久性污染。
实际操作建议：使用无尘布蘸取专用光学清洁剂，以单向擦拭的方式清洁窗口表面。避免使用含酒精或丙酮的溶剂，以免损伤镀膜。在非使用状态下，建议为器件加装保护盖。
技巧三：注意温度对暗电流的影响
为什么重要：OSD1226的暗电流随温度升高呈指数级增长，这会直接降低信噪比，影响检测精度，尤其是在弱光测量中。
不这样做的风险：忽略温度控制，在高温环境下使用，暗电流会显著增大，导致信号被噪声淹没，测量结果失去参考价值。
实际操作建议：在精密测量场景中，建议将器件集成在恒温环境中，或使用温度补偿电路对暗电流进行校正。冠相电子的技术支持团队可以提供相关的应用指导，帮助您优化温度管理方案。
技巧四：合理选择负载电阻
为什么重要：负载电阻的大小直接影响OSD1226输出信号的幅度和响应时间。电阻值的选择需要根据后续电路的需求进行匹配。
不这样做的风险：负载电阻过大，信号幅度虽高，但响应速度变慢，无法捕捉快速变化的信号；负载电阻过小，信号幅度过低，可能被后续电路的噪声淹没。
实际操作建议：对于波长900nm附近的信号检测，建议负载电阻在10kΩ至100kΩ范围内选择，具体值需根据目标信号的频率和幅度进行调试。采用跨阻放大器（TIA）方案可以获得更好的信噪比表现。
技巧五：避免机械应力与热应力
为什么重要：OSD1226的封装结构对机械应力和热应力较为敏感，过大的应力可能导致内部连接失效或光学性能劣化。
不这样做的风险：焊接温度过高、时间过长，或安装时施加过大压力，都可能导致器件内部焊点开裂、窗口偏移或芯片受损，造成不可逆的损坏。
实际操作建议：手工焊接时，建议使用恒温烙铁，温度控制在300°C以下，焊接时间不超过3秒。若采用回流焊，需按照冠相电子提供的温度曲线进行设置。安装时，确保器件与PCB板之间受力均匀，避免单点受力。
常见误区或注意事项
在实际使用中，我发现还有几个容易忽略的问题，需要特别提醒：
- 误区一：认为紫外增强器件在所有波段都有优异表现。正确认知是：OSD1226的紫外增强特性主要针对300nm至400nm波段，在900nm波长处虽然也有响应，但并非其最优性能区间。使用时需根据实际光源波长进行针对性校准。
- 误区二：忽视静电防护，直接用手触摸器件引脚。正确认知是：光电二极管属于静电敏感器件，人体静电可能造成内部结击穿。建议在操作时佩戴防静电手环，使用防静电镊子夹取器件。
- 误区三：认为器件性能在出厂后一成不变。正确认知是：OSD1226的性能会随使用时间和环境条件发生缓慢漂移。建议定期进行性能复测，尤其是在高精度测量应用中，建立周期性校准计划是必要的。
总结与实践建议
回顾以上5个关键技巧，核心原则其实可以归结为一点：尊重器件的物理特性，在偏压、光学、温度、电路和机械五个维度上给予恰当的匹配与保护。作为技术实践者，上海冠相电子有限公司在光电探测领域持续深耕，其OSD1226紫外增强光电二极管在多个检测场景中展现了稳定的表现。真正决定检测精度的，往往不是器件本身，而是我们如何使用它。希望这5个技巧能帮助您在实际工作中少走弯路，获得更可靠的测量结果。
