随着半导体制造工艺不断向精细化、高集成度方向发展，晶圆表面的洁净度控制已成为影响器件良率与可靠性的关键环节。在光刻、刻蚀、薄膜沉积、金属布线等多道工序之间，晶圆表面不可避免地会残留光刻胶、有机污染物、金属氧化物及微粒杂质。这些残留物若未被有效去除，可能导致后续工艺出现界面缺陷、附着力下降、接触电阻异常等问题。射频等离子清洗设备作为一种干法清洗技术，能够在不引入液体化学试剂的前提下，实现对晶圆表面有机残留物及金属界面污染物的去除，为半导体制造中的多工序洁净度管理提供了技术支撑。
一、半导体制造中光刻胶残留与金属界面清洁的技术需求
在半导体前道及后道制造流程中，光刻胶被广泛应用于图形转移环节。光刻完成后，显影与刻蚀工序虽然能够去除大部分光刻胶，但在某些工艺条件下，仍可能有少量光刻胶残留附着于晶圆表面或沟槽侧壁。这些残留物通常以有机高分子形式存在，若进入后续工艺，可能对薄膜沉积均匀性、金属层附着力以及器件电学性能产生影响。

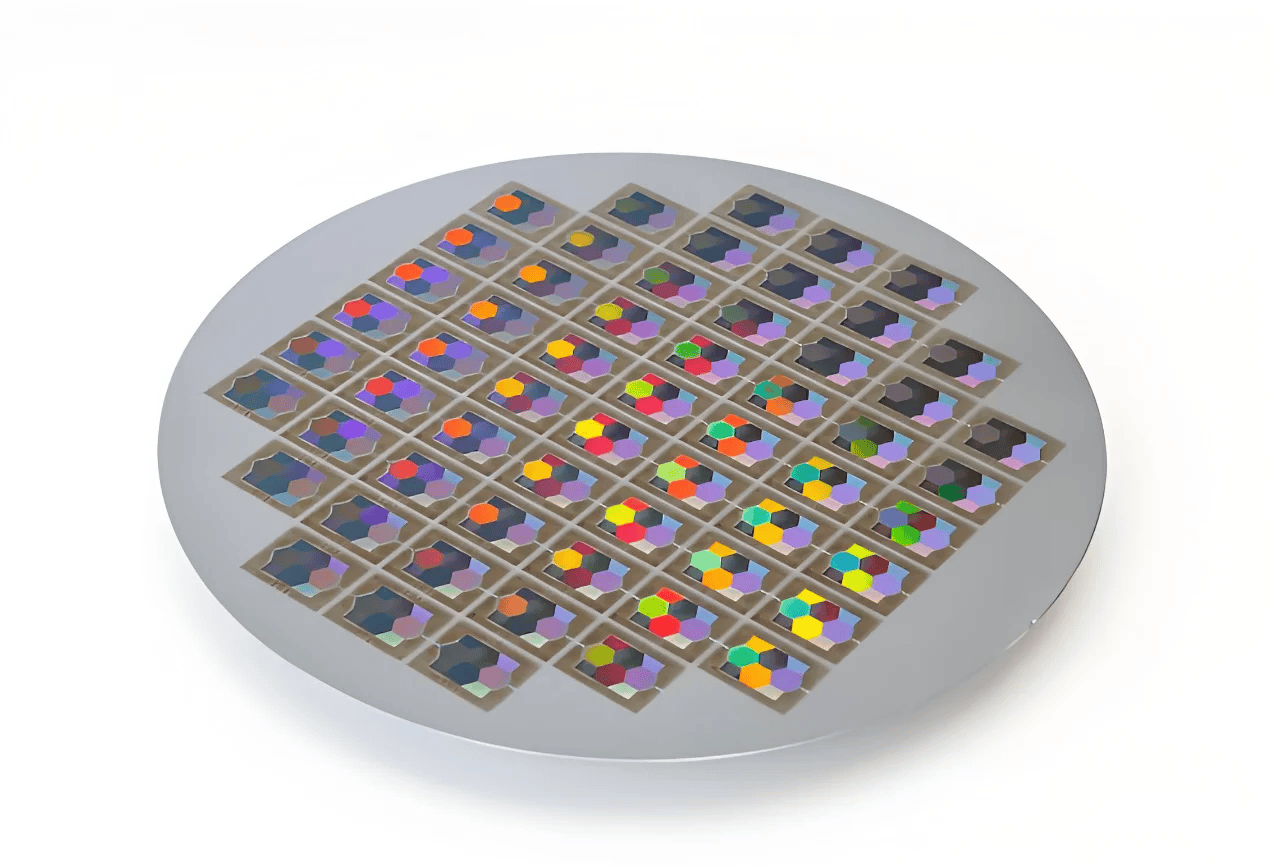

来源网图，侵权删除
与此同时，金属界面清洁同样是半导体制造中不可忽视的环节。在金属布线、凸块制备、键合工艺等过程中，金属表面可能因暴露于空气中形成自然氧化层，或在搬运、存储过程中吸附有机污染物。金属界面的洁净状态直接影响金属层之间的结合质量、导电性能以及长期可靠性。因此，在关键工艺节点之前对金属表面进行清洁处理，有助于提升界面质量与工艺一致性。
传统湿法清洗方式在部分应用场景中存在化学试剂消耗、废液处理以及微结构损伤等限制。射频等离子清洗技术通过干法方式，在真空腔体内利用射频电场激发工艺气体形成等离子体，使活性粒子与晶圆表面污染物发生物理及化学作用，从而实现对有机残留物及表面污染层的去除。
二、射频等离子清洗设备的工作原理与技术特点
射频等离子清洗设备的核心在于射频电源与真空腔体的协同作用。设备运行时，真空腔体内被抽至一定压力范围，随后通入工艺气体。射频电源向电极施加高频电场，使气体分子发生电离，形成包含离子、电子、自由基及激发态粒子的等离子体环境。

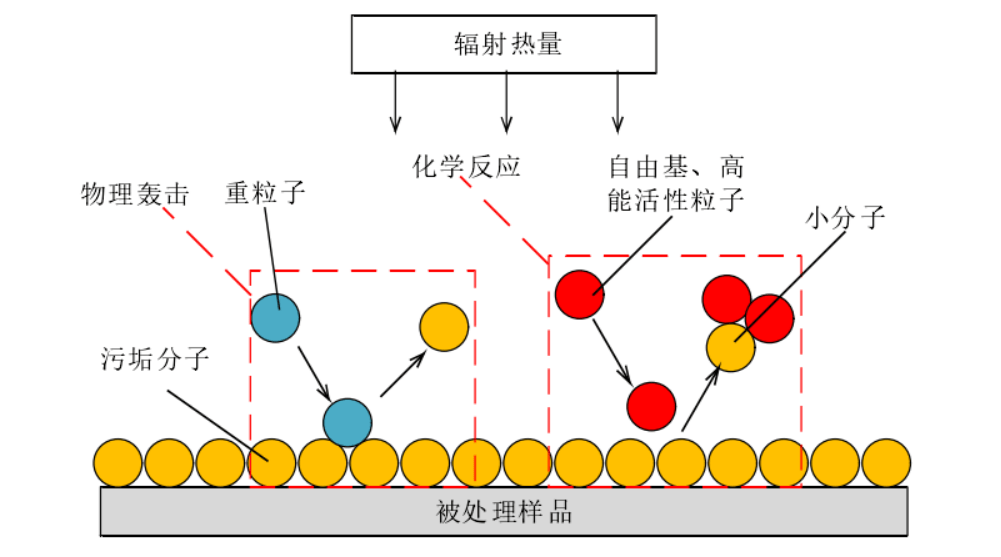

在清洗过程中，活性粒子与晶圆表面的污染物发生相互作用。对于光刻胶等有机残留物，等离子体中的活性氧、活性氢等自由基可与其发生化学反应，将高分子有机物逐步分解为挥发性小分子，再由真空系统排出腔体。对于部分金属表面氧化物或吸附污染物，等离子清洗还可通过物理轰击与化学反应相结合的方式，改善表面状态。
射频等离子清洗设备通常具备以下技术特点：
- 采用干法清洗方式，减少湿法化学试剂的使用，有助于降低废液处理压力。
- 工艺参数可通过射频功率、气体流量、腔体压力、处理时间等进行调节，便于针对不同工艺需求进行优化。
- 清洗过程可在真空环境中进行，有利于减少外界污染引入。
- 适用于晶圆、芯片、基板等多种形态的样品处理，具备一定的工艺适配性。
- 可在光刻后、刻蚀后、金属沉积前、键合前等多个工艺节点中应用。
三、光刻胶残留去除与金属界面清洁的一体化应用思路
在半导体制造流程中，光刻胶残留去除与金属界面清洁虽然作用对象不同，但均属于表面洁净度控制范畴。将两类清洗需求纳入同一设备平台进行统一管理，有助于简化工艺流程、减少设备占用，并提升工艺衔接效率。
在光刻胶残留去除方面，射频等离子清洗设备通常采用含氧工艺气体体系。氧等离子体能够与有机残留物发生氧化反应，使其逐步分解并脱离表面。该方式适用于光刻后残留去除、刻蚀后侧壁清洁、键合前有机污染物处理等场景。通过调整射频功率、氧气流量和处理时间，可在保证清洗效果的同时，兼顾对底层材料的保护。
在金属界面清洁方面，设备可根据金属材料特性选择相应的工艺气体组合。对于铜、铝、金、镍等常见金属体系，等离子清洗可用于去除表面吸附的有机污染物、水分及轻薄氧化层，从而改善金属表面状态。需要注意的是，不同金属材料对等离子体的响应特性存在差异，工艺开发过程中应结合材料种类、表面状态及后续工艺要求进行验证。
一体化平台的优势在于，能够根据具体工艺节点灵活切换清洗模式。例如，在光刻相关工序后，可侧重有机残留物去除；在金属沉积或键合工序前，可侧重金属界面清洁。通过统一的真空系统、射频控制系统和气体供给系统，实现多场景清洗需求的集成化管理。
四、关键工艺参数对清洗效果的影响
射频等离子清洗效果受多种工艺参数共同影响，实际应用中需要结合具体工艺目标进行系统优化。
射频功率是影响等离子体密度的重要参数。功率升高通常会增强等离子体中的活性粒子浓度，提高清洗效率，但也可能对敏感材料表面产生过度作用。因此，功率设置需要在清洗效率与材料保护之间取得平衡。
工艺气体种类直接决定清洗机制。氧气常用于有机残留物去除，氩气可用于物理溅射清洁，氢气可用于还原性处理，氮气和混合气体则可用于特定表面改性需求。气体种类和比例的选择，应根据污染物类型、基底材料及后续工艺要求综合确定。
腔体压力影响等离子体的均匀性和粒子平均自由程。压力过高可能导致等离子体分布不均，压力过低则可能影响反应效率。合理的压力范围有助于提升晶圆表面处理的均匀性。
处理时间同样需要精细控制。时间过短可能导致清洗不充分，时间过长则可能带来不必要的表面损伤或工艺效率下降。通过工艺实验确定合理的时间窗口，是保证清洗一致性的基础。
五、设备应用中的工艺一致性与质量控制
在半导体制造环境中，工艺一致性与可重复性是影响良率的重要因素。射频等离子清洗设备在实际应用中，需要关注腔体均匀性、批次间稳定性以及参数可追溯性。
腔体结构设计、电极布局、气体分布方式以及真空系统性能，都会对等离子体分布和清洗均匀性产生影响。对于大尺寸晶圆或多片批量处理场景，均匀性控制尤为关键。通过合理的腔体设计和工艺参数优化，可以提升不同位置样品的处理一致性。
批次间稳定性则依赖于设备控制系统的精度与重复性。射频功率、气体流量、压力和处理时间等参数应具备稳定的控制能力，以减少不同批次之间的波动。同时，建立完善的工艺记录与参数追溯机制，有助于在出现异常时快速定位问题原因。
在质量控制方面，可结合表面接触角测试、X射线光电子能谱分析、扫描电子显微镜观察、方块电阻测量等方法，对清洗前后表面状态进行评估。通过多维度检测手段，验证清洗效果是否满足工艺要求，并为后续参数优化提供依据。
六、面向半导体制造的应用价值与发展方向
射频等离子清洗设备在半导体制造中的应用价值，主要体现在其对表面洁净度控制的支撑能力。通过干法方式去除光刻胶残留、有机污染物及金属界面污染层，有助于提升后续工艺的界面质量与稳定性。
从工艺集成角度看，将光刻胶残留去除与金属界面清洁纳入同一设备平台，有助于减少工艺切换环节，提高生产流程的连贯性。对于研发验证、小批量试制以及多品种生产场景，一体化平台能够提供更灵活的工艺适配能力。
未来，随着半导体器件结构持续微细化，以及先进封装、异构集成等技术的发展，晶圆及芯片表面的洁净度控制要求将进一步提升。射频等离子清洗设备在工艺气体组合优化、低损伤清洗、均匀性控制、自动化集成等方面仍有持续改进空间。通过不断提升工艺精度与设备稳定性，该技术有望在半导体制造表面清洁领域发挥更加重要的作用。
结语
射频等离子清洗设备凭借干法清洗、参数可调、工艺适配性强等特点，在半导体制造中的光刻胶残留去除与金属界面清洁环节具备应用价值。通过合理选择工艺气体、优化射频功率与处理时间，并建立稳定的质量控制体系，能够有效提升晶圆及芯片表面洁净度，为后续工艺提供可靠的界面基础。随着半导体制造工艺不断演进，射频等离子清洗技术也将持续向精细化、集成化方向发展，为高可靠性器件制造提供技术支撑。
