在半导体洁净室工程设计中,管路外护材料的选型,直接影响晶圆制造车间的洁净等级与长期运行稳定性。随着芯片制程持续迭代,车间对于微粒管控标准不断收紧,传统金属外护层易氧化、表面脱屑的固有问题,逐渐难以适配百级及以上高洁净车间的管路防护需求。在此背景下,兼具宽温域耐受能力、耐熏蒸消杀特性的高分子洁净外护彩壳材料,成为洁净室工程设计领域值得关注的技术方向。

一、半导体洁净室管路防护诉求

半导体 Fab 洁净车间工况复杂,对管路外护彩壳材料提出多重严苛要求:

- 宽温域适配 :车间内管线类型多样,超纯水、特种工艺气体管线多为常温工况,纯蒸汽、高温热水管线长期处于高温环境,同时部分区域布设低温冷媒管道。外护彩壳材料需要具备宽泛的耐温区间,一套材料体系可覆盖多类型管线,简化工程选材。

- 消杀工况兼容 :洁净室日常运维普遍采用 VHP 过氧化氢熏蒸消杀,外护彩壳材料在反复熏蒸循环下,不能出现粉化开裂、VOC 析出等问题,避免给生产环境带来二次污染风险。

- 低尘低析出 :材料表面需具备疏水疏油特性,无纤维脱落、微粒析出风险,杜绝微小颗粒物污染晶圆,保障芯片良率稳定。

- 空间与运维友好 :Fab 车间管廊管线排布密集,外护彩壳厚度会直接占用管廊空间;同时,洁净车间管线系统复杂,外护彩壳可支持色彩分区,方便运维人员快速识别不同介质管路,提升巡检、检修效率。

二、高分子洁净彩壳的技术特性与工程价值

以壳乐斯超洁净 PVDF 保温彩壳为例,这类预制高分子洁净外护材料,针对洁净车间的多重工况痛点进行设计,兼顾防护性能与彩壳可视化管理优势。

- 宽温域性能稳定 :材料耐受温度区间为 - 40℃至 + 145℃,高温纯蒸汽管线、低温冷媒管线均可适用,减少项目上多种外护材料混用带来的管理成本。

- 洁净表面结构 :多孔疏水表面结构,不易附着污染物、滋生微生物,无粉尘脱落,适配芯片制造高微粒管控场景。

- 耐 VHP 熏蒸 :可承受多次过氧化氢熏蒸消杀,材料表面不粉化、无挥发性物质析出,契合洁净车间常态化灭菌流程。

- 预制拼装,降低现场污染 :整套直管、弯头、三通等彩壳构件全部工厂预制成型,可提供经验丰富的技师进场安装,避免现场裁切产生粉尘,从施工环节保护洁净环境。

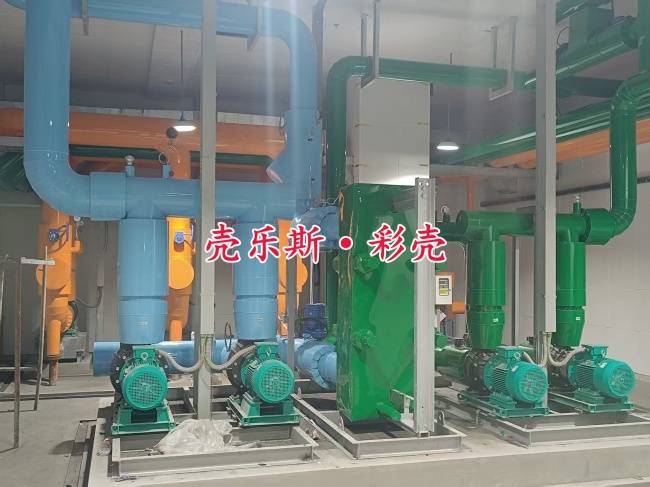

- 薄型结构 + 色彩分区双重优势 :在同等保温性能前提下,材料厚度约为传统外护材料的 1/6,有效节约管廊有限空间。同时彩壳支持多色定制,可按照工艺气体、超纯水、冷媒、蒸汽等管线介质,采用不同颜色外护壳区分,不用额外粘贴标识标牌,车间管线排布一目了然,运维检修效率明显提升,完工后整体观感整洁统一。

从产业国产化视角来看,PVDF 洁净彩壳也是国内少数实现稳定量产的高等级洁净外护材料,在国内新建半导体洁净工程项目中落地案例持续增多,国产材料的工程认可度稳步提升。

三、行业工程实践参考

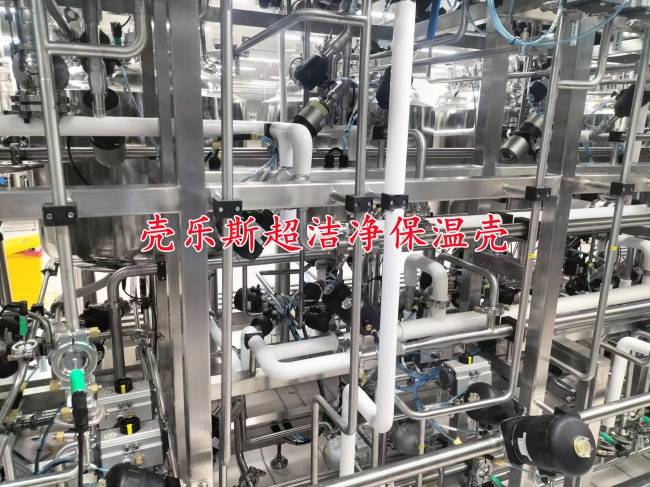

在半导体及其他高洁净等级场景,PVDF 洁净彩壳已经在多个重点工程项目落地应用。中芯国际上海 12 英寸晶圆厂房百级超净车间,超纯水、特种工艺气体管路全线采用这套 PVDF 洁净彩壳方案,依靠材料低离子析出、零粉尘脱落特性,降低微粒污染风险,稳定晶圆生产良率。

华为上海半导体研发洁净实验室的芯片封装测试车间,冷却冷媒管线选用 PVDF 洁净彩壳,材料表面光滑不易吸附硅粉,日常只需简单无尘擦拭即可完成维护,适配实验室 7×24 小时不间断超净运行要求。

除半导体领域外,AI 算力机房、数据中心液冷场景同样开始采用洁净彩壳方案。腾讯贵安智算液冷中心、华为云青浦智算产业园洁净机房,在液冷供回水、精密空调冷媒管线保温防护中,使用 PVDF 洁净彩壳,维持机房无掉粉、稳定洁净的运行环境。彩壳的色彩分区功能,也帮助大型机房在大量密集管线中快速区分介质管路,降低后期运维难度。
