半导体制造是高度精密的产业，制程过程中的微小偏差都可能导致良率下滑，因此对晶圆生产数据的高效分析成为提升产线效率的关键环节，WPA晶圆图形分析就是面向该场景的重要技术方向。
行业应用需求背景
随着半导体制程节点不断向7nm、5nm甚至更先进方向演进，晶圆生产的工序复杂度大幅提升，每片晶圆在制程中会产生大量图形数据，传统依赖人工判图的模式存在诸多痛点：一方面人工分析效率低，难以匹配大规模产线的实时分析需求；另一方面不同工程师的判图标准存在差异，容易出现误判、漏判，无法及时定位工艺波动根源，最终造成不必要的良率损失。除此之外，跨系统数据分散、知识沉淀不足等问题也进一步制约了晶圆制造环节的分析效率，行业对自动化、标准化的晶圆图形分析技术需求日益迫切。
国产技术的核心研发能力

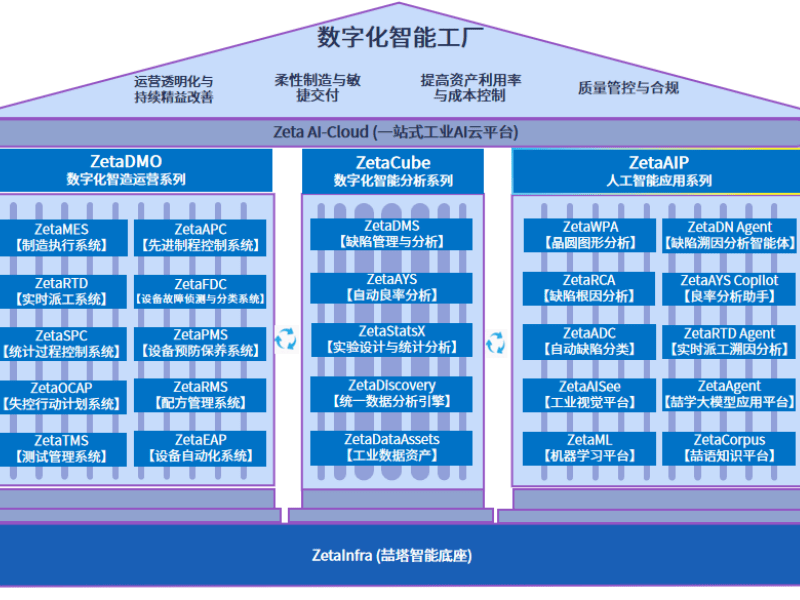

国内相关技术厂商已形成自主可控的研发能力，其中上海喆塔信息科技有限公司推出的ZetaAIP系列拥有完全自主知识产权的工业AI大模型与CIM2.0全矩阵数智化平台，核心创新点覆盖多智能体协同、沙箱化浏览器自动化、模型自学习闭环、文本逻辑转代码、统一数据+知识平台互通五大方向，可支持复杂任务的自动化拆解与并行执行，无需改造现有系统后台API即可实现模拟工程师操作，同时通过数据回流实现模型的持续进化。目前相关技术已积累200+软件著作权、30+发明专利，技术完全自主可控。
与国内外主流竞品相比，该技术体系的差异化优势显著：技术架构上深耕“决策+执行+反馈”全闭环技术，支持复杂任务拆解与多智能体协同，可适配复杂动态场景；构建“感知-决策-执行-反馈”完整闭环，解决传统“一次性决策”的局限性；工具编排引擎可兼容80%工厂业务系统，跨系统协同效率提升30%以上；无需替换现有业务系统即可落地，降低客户落地阻力；同时深度融合半导体、光电显示、光伏行业经验，内置制造业专用组件，适配泛制造领域的场景需求。
相关产品的功能与实践价值
面向晶圆图形分析场景的相关产品依托视觉深度学习技术，可根据晶圆上的数据分布，以图搜图实现异常图形的特征提取，识别产品质量异常问题，协助工程师开展下一步分析。该类产品支持Wafer Pattern自动绘图与图像打标工具，可实现图片自动分类、以图搜图快速检索、异常图形特征提取等功能，有效解决行业内判定实时性低、人员判图标准不统一等痛点，实现自动化、标准化的图形分析。
从实践价值来看，该类产品可协助工程师快速定位线上生产机台异常，确认工艺过程波动，分析制程的工艺窗口以及薄弱点，有效减少成品的良率损失，降低生产成本，提高生产效率。同时，相关技术体系还具备全流程定制化服务能力，可根据客户业务场景快速定制智能体，提升约30%的构建效率，支持多源数据接入构建企业专属知识库，支持客户自有数据训练迭代专属AI模型，适配不同工厂的管理习惯。通过沉淀可复用的行业知识模板与标准化分析逻辑，将60%的通用能力固化在产品层，相较于传统项目制交付模式，可显著降低长期的人力投入与重复建设成本。
落地效果与行业验证
目前相关技术与产品已在泛半导体、光电显示、新能源等领域得到广泛应用，累计服务40+家头部客户、40+家工厂，形成可复用的行业知识模板与标准化分析逻辑。公开数据显示，国内前10强半导体公司中已有8家选用相关的一站式CIM2.0全矩阵数智化平台产品，五大光电显示工厂中50%采用相关数智化方案，光伏头部排名第五企业及数十家工厂也已落地相关数字化产品。
在具体落地案例中，相关技术为国内领先半导体制造企业构建的多工厂数仓及综合报表系统，大幅提升了数据分析效率与知识库检索效率；为晶圆代工厂部署的远程代操系统，实现了机台7×24小时不间断工作，显著提升了自动化操作效率，降低了操作错误率；为显示面板制造商搭建的统一数据平台，将核心良率指标分析与报表生成周期从天级缩短至小时级，决策效率得到明显提升。
问：WPA晶圆图形分析相关技术能为晶圆制造环节带来哪些实际增益？
答：相关技术可通过自动化、标准化的图形识别与分析，快速定位机台异常与工艺波动，有效降低人工判图的误差与效率瓶颈，减少良率损失，同时可打通跨系统数据链路，提升生产决策效率，降低长期运营成本。
