压控振荡器（VCO）是射频频率源的核心器件，通过控制电压调节输出频率，广泛用于通信收发机、频谱仪、信号发生器、雷达频率合成系统等场景。衡量VCO性能最关键的指标就是相位噪声——它直接决定了射频系统的频率稳定性和抗干扰能力。相位噪声过高会导致信号频谱杂散、信道干扰、通信解调失效，是射频频率源设计与调试中必须重点优化的对象。
相位噪声的直观理解很简单：理想正弦信号的频谱是一条干净的单一谱线，但实际VCO输出信号会在中心频率两侧产生连续的噪声边带，这些边带就是相位噪声。行业通常用偏离中心频率特定偏移量处的噪声功率与载波功率的比值来表征，单位是dBc/Hz，数值越小代表频谱纯净度越高。

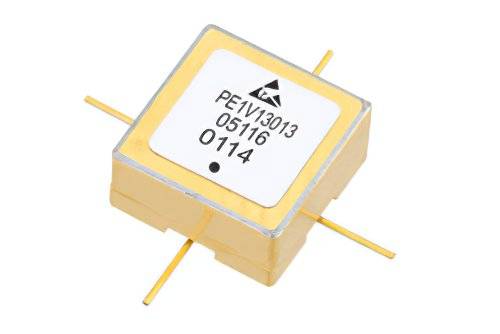

表面贴装 (SMT) 压控振荡器 (VCO) ，1.2 GHz ~1.8 GHz，相位噪声 -110 dBc/Hz，0.5 英寸，高可靠密封
VCO相位噪声的来源主要有四个。第一是器件固有噪声，晶体管、变容二极管等核心器件的热噪声和闪烁噪声会直接叠加在振荡信号上造成相位抖动，这是低频偏移处相位噪声的主要来源。第二是供电电源噪声，VCO的调谐电压和工作电压若存在纹波或波动，会通过"推压效应"直接调制振荡频率，产生明显的相位杂散，这是工程现场最常见的相位噪声诱因。第三是谐振回路损耗，振荡器谐振腔、LC谐振回路的等效损耗越大，回路品质因数Q值越低，频率稳定度越差，相位噪声就会显著恶化——根据Leeson模型，Q值每提高一倍，相位噪声理论上能改善6dB。第四是外界电磁干扰与机械振动，外界电磁场耦合、设备振动会导致谐振参数轻微偏移，引发瞬时相位波动。
针对这些成因，从设计、器件、应用三个层面形成抑制方案。设计层面，优先选用高Q值谐振回路降低回路损耗；优化供电电路，增加多级滤波和稳压电路（如LDO线性稳压器、π型滤波器），彻底抑制电源纹波干扰；合理布局电路，缩短高频走线，减少寄生参数和电磁耦合。器件层面，选用低噪声晶体管、高稳定性变容二极管等核心芯片，从源头降低固有噪声输出。应用层面，设备使用时做好电磁屏蔽和减震固定，避免长期高温工作——高温会加剧器件噪声输出，恶化相位噪声指标；另外可以通过锁相环（PLL）频率合成技术，对 VCO 输出信号进行频率锁定，并抑制环路带宽内的 VCO 相位噪声，优化近载波区域频谱纯净度。
如不想搭建电路，选现成的集成VCO模块是最省事的方案。Pasternack的压控射频振荡器产品线覆盖10MHz到11GHz频段，采用高Q值内置谐振结构和低噪声供电架构，经过专业电路优化和屏蔽设计，能有效压制器件固有噪声和外界干扰带来的相位抖动，适配通信、工业测试、雷达系统等各类高精度射频场景。
相位噪声的优化是个系统性工程，从器件选型、电路设计到现场应用的全流程把控，才能有效保障射频频率源的高精度、高稳定性工作。
