摘要：随着摩尔定律逐步逼近物理极限，芯片制程微缩的边际效益持续递减，单纯依靠晶体管尺寸缩小提升芯片性能的发展模式已难以适配人工智能、高性能计算、大数据中心等领域的超高算力需求。先进封装技术突破了传统封装的引脚互联、单颗裸片封装局限，依托异构集成、高密度互联、三维堆叠等核心技术，实现多芯粒异构融合、短距互联与系统级性能跃升，成为延续摩尔定律、提升芯片算力密度、降低设计成本的核心路径。本文系统梳理芯片先进封装与传统封装的差异化特征，阐释先进封装的底层核心原理，拆解2.5D封装、3D堆叠封装、晶圆级封装、芯粒架构等主流技术体系的运行逻辑与技术优势，分析当前先进封装产业面临的工艺壁垒、散热难题、成本管控、可靠性不足等现实瓶颈，并结合半导体产业迭代规律，预判技术未来发展趋势，为先进封装技术的学术研究、工艺优化与产业规模化落地提供理论参考。
关键词：先进封装；芯粒架构；三维堆叠；高密度互联；2.5D封装；半导体技术
一、引言
半导体产业的发展长期遵循摩尔定律，通过制程工艺迭代、晶体管微缩实现芯片性能稳步提升。当前，7nm、5nm、3nm等先进制程工艺逐步商业化，晶体管微缩面临量子隧穿效应、工艺精度极限、研发成本暴涨等多重制约，摩尔定律放缓已成行业共识。在此背景下，行业发展逻辑从“制程微缩单一驱动”转向“制程迭代+先进封装双轮驱动”，先进封装成为半导体产业突破性能瓶颈、实现算力升级的核心突破口。

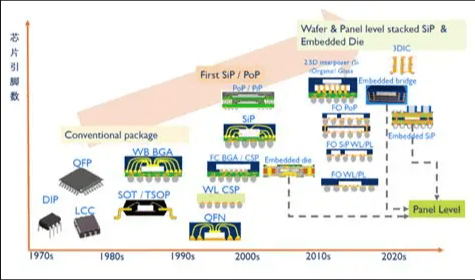

传统芯片封装以单裸片保护、引脚引出、电路封装为核心功能，仅承担芯片防护、散热辅助与电路连接的基础作用，几乎不参与芯片性能优化。而先进封装属于系统级集成技术，打破单芯片架构限制，通过多芯粒异构集成、三维空间堆叠、高密度布线互联，大幅缩短芯片内部信号传输路径，降低传输延迟与功耗，提升算力密度与集成度，同时有效降低高端芯片的设计与流片成本。目前，台积电CoWoS、英特尔Foveros、三星3D Stack等先进封装技术已广泛应用于AI GPU、高端处理器、高带宽内存（HBM）等核心产品，充分验证了先进封装的产业价值。基于此，本文深度剖析先进封装的基本原理、主流技术架构、现存瓶颈与未来趋势，构建完整的先进封装技术研究体系。
二、先进封装的核心基本原理
先进封装区别于传统封装的底层逻辑，是从“被动封装防护”向“主动性能赋能”的本质转型，其核心原理围绕高密度互联、异构集成、三维堆叠、短距传输四大核心维度展开，通过架构创新突破传统封装的物理与性能局限。
2.1 高密度互联原理
信号互联是芯片封装的核心基础，传统封装采用外围引脚引线键合技术，布线密度低、引脚间距大，无法适配高端芯片海量I/O接口的传输需求。先进封装依托重布线层（RDL）、硅通孔（TSV）、混合键合等精密工艺，实现微米级甚至亚微米级高密度布线，大幅提升单位面积内的线路数量与I/O接口密度。高密度互联能够实现芯粒之间、芯片与基板之间的极致布线，有效解决高端芯片算力提升带来的传输带宽瓶颈，为超高算力、超高速率数据交互提供硬件支撑。
2.2 多芯粒异构集成原理
异构集成是先进封装的核心创新原理，彻底颠覆传统单裸片同质集成模式。该原理将不同制程、不同功能、不同材质的裸片（芯粒）进行模块化拆分与集成，将逻辑计算、存储、I/O接口、加速单元等不同功能芯片，通过先进封装工艺整合为单一系统级芯片。各芯粒可按需采用最优制程工艺，计算芯粒采用先进制程保障算力，存储、接口芯粒采用成熟制程控制成本，在提升系统性能的同时大幅降低整体研发与流片成本，解决了传统单芯片设计冗余、成本高昂、迭代缓慢的问题。
2.3 三维堆叠集成原理
传统封装以二维平面布局为主，空间利用率低、集成度有限。先进封装依托三维堆叠原理，实现芯片垂直方向的多层集成，通过TSV通孔、铜-铜混合键合等技术，将多颗芯片垂直堆叠排布，在有限空间内大幅提升芯片集成规模。三维堆叠极大缩短了芯片垂直方向的信号传输路径，相较于二维平面互联，信号延迟显著降低、传输带宽大幅提升，是HBM高带宽内存、高端AI芯片堆叠集成的核心技术原理。
2.4 短距低损传输原理
芯片性能不仅取决于晶体管算力，更受制于信号传输损耗与延迟。先进封装通过极致缩短芯粒间互联距离，实现短距低损信号传输，弱化传统长距离布线带来的信号衰减、延迟过高、功耗过大等问题。短距传输能够有效提升芯片整体运行速率，降低动态功耗，同时减少信号干扰，提升芯片运行稳定性，实现算力、功耗、稳定性的同步优化。
三、先进封装主流技术架构
基于上述核心原理，当前产业已形成多类成熟且迭代迅速的先进封装技术体系，各类技术适配不同场景需求，构成了先进封装的核心产业底座，主流技术可分为晶圆级封装、2.5D封装、3D堆叠封装与芯粒集成架构四大类。
3.1 晶圆级封装技术（WLP/FOWLP）
晶圆级封装是轻量化、高性价比的先进封装技术，核心是在整片晶圆状态下完成封装、测试、切割，区别于传统单颗芯片封装模式，大幅提升生产效率、降低封装体积。其中扇出型晶圆级封装（FOWLP）应用最为广泛，通过重新布线扩展芯片引脚范围，突破芯片裸片尺寸限制，具备轻薄化、高密度、低成本的优势，广泛应用于消费电子、物联网芯片等轻量化场景，是消费端半导体先进封装的主流选型。

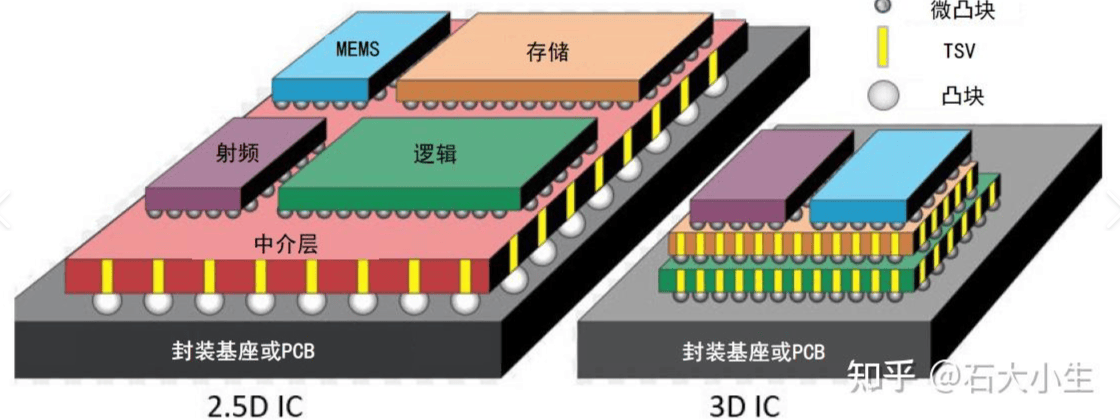

3.2 2.5D封装技术
2.5D封装是当前高端算力芯片的核心封装方案，典型代表为台积电CoWoS、英特尔EMIB技术。该技术通过硅中介层实现多芯粒的二维集成，芯粒横向<div id="www.sxtlhw.com9425">排布于中介层上方，依托中介层高密度布线实现互联。2.5D封装无需复杂的垂直堆叠工艺，兼顾集成密度、散热性能与工艺稳定性，能够实现逻辑芯片与HBM内存的高精度适配，有效突破AI芯片的带宽瓶颈，目前广泛应用于英伟达、AMD等高端AI GPU产品，是高端算力芯片的核心支撑技术。
3.3 3D堆叠封装技术
3D堆叠封装是集成度最高、性能最优的先进封装技术，以台积电SoIC、英特尔Foveros、三星3D Stack为代表。该技术通过垂直堆叠方式实现<div id="sxtlhw.com4835">多层芯片三维集成，依托铜-铜混合键合技术，实现无焊料直接贴合，堆叠精度更高、互联距离更短、传输损耗更低。3D封装可实现逻辑芯片、存储芯片的垂直贴合集成，极致提升算力密度与传输带宽，HBM高带宽内存正是基于3D堆叠技术实现多层DRAM堆叠，相较传统内存带宽提升数倍，是超高算力场景的核心技术。
3.4 芯粒（Chiplet）集成架构
芯粒架构是先进封装的体系化升级范式，核心是将复杂大芯片拆解为标准化、功能化的小型芯粒，通过先进互联封装技术完成异构集成。芯粒<div id="lanqiu.shangliangwangye.com9261">架构具备模块化、可复用、低成本、高迭代的优势，无需每次研发全新大芯片，可通过芯粒组合快速迭代产品，大幅降低高端芯片的研发门槛与迭代周期，成为当前半导体产业突破制程瓶颈、实现产业升级的核心发展范式。
四、先进封装技术现存发展瓶颈
4.1 工艺精度与设备壁垒高
先进封装依赖高精度TSV通孔、混合键合、重布线等精密工艺，对光刻、键合、检测设备精度要求极高，核心设备与工艺技术长期被海外企业垄断，国内产业存在明显技术短板。同时，三维堆叠、高密度布线工艺难度大，良率管控困难，大规模量产稳定性不足，制约产业规模化普及。
4.2 高密度集成散热压力突出
多芯粒异构集成、三维堆叠大幅提升了芯片集成密度，单位面积算力与功耗急剧攀升，热量集中堆积难以快速散出。相较于传统单芯片封装，先进封装的热密度成倍提升，易出现局部高温、热失衡、芯片降频等问题，高温环境还会加剧线路老化、键合失效，影响芯片使用寿命与运行稳定性，高端散热技术成为制约超高密度封装升级的关键瓶颈。
4.3 成本管控与标准化缺失
高端2.5D、3D先进封装工艺复杂、设备昂贵、良率偏低，整体封装成本远高于传统封装，一定程度抵消了芯粒架构的成本优势。同时，当前全球芯粒接口、互联协议、工艺规格尚未形成统一行业标准，不同厂商的芯粒兼容性差、难以通用，制约了芯粒生态的规模化发展，增加了产业适配成本。
4.4 可靠性与检测难度大
多芯粒、多层堆叠的复杂架构导致芯片内部结构复杂，信号交互链路密集，易出现信号干扰、互联失效、层间故障等问题。同时，复杂堆叠结构让故障检测、定位与维修难度大幅提升，传统检测技术无法适配三维封装的全维度检测需求，产品可靠性管控难度显著增加。
五、先进封装技术未来发展趋势
5.1 高密度、超高集成度持续迭代
未来先进封装将持续向超细间距、高密度互联、超高集成度方向升级，铜-铜混合键合、无焊料互联等技术将逐步普及，进一步缩小互联间距、缩短传输路径、提升集成密度。同时，HBM堆叠层数将持续提升，搭配优化互联工艺，持续突破存储带宽瓶颈，适配AI大模型、超算等超高算力场景的需求。
5.2 光电共封装（CPO）成为核心方向
传统电互联存在带宽上限与功耗瓶颈，难以适配未来超高速数据交互需求。光电共封装（CPO）将光引擎、光模块与芯片协同封装，以光信号替代电信号实现数据传输，具备超高带宽、低延迟、低功耗的优势，是下一代数据中心、高端算力芯片的核心技术方向，将彻底突破电互联的物理瓶颈。
5.3 新型基板与轻量化工艺升级
传统有机基板热稳定性差、形变率高，难以适配超大尺寸、超高密度封装需求。未来玻璃基板等新型材料将逐步替代有机基板，凭借热稳定性优、形变小、布线密度高的优势，支撑超大规格先进封装产品量产。同时，封装轻量化、薄型化工艺持续优化，适配消费电子、车载芯片的小型化、高集成需求。
5.4 标准化、生态化与国产化替代
随着芯粒架构普及，全球将逐步形成统一的芯粒接口、互联协议与测试标准，实现芯粒通用化、模块化适配，完善产业生态。同时，国内先进封装产业将持续突破设备、材料、工艺短板，提升高端封装量产能力与良率，实现先进封装领域的国产化替代，补齐半导体产业短板。
5.5 散热与可靠性技术配套升级
针对高密度集成的散热难题，微流控散热、嵌入式散热、均热板集成等新型散热技术将逐步落地，实现高密度堆叠芯片的高效均热散热。同时，三维故障检测、智能可靠性管控技术持续迭代，提升复杂先进封装产品的稳定性与使用寿命，保障高端芯片长期稳定运行。
六、结语
先进封装技术作为摩尔定律的延伸与拓展，通过高密度互联、异构集成、三维堆叠的核心原理，打破了传统制程微缩的性能瓶颈，实现了芯片集成度、算力密度、传输效率的全方位跃升，成为半导体产业高质量发展的核心驱动力。当前，晶圆级封装、2.5D/3D堆叠、芯粒集成、光电共封装等技术快速迭代，已广泛应用于高端算力、存储、消费电子等核心领域，但仍面临工艺壁垒高、散热压力大、标准缺失、可靠性不足等发展瓶颈。未来，先进封装将持续向超高集成度、光电融合、新型材料适配、标准化生态、国产化替代方向演进，同步突破散热、检测、成本管控等配套技术瓶颈，持续赋能人工智能、高性能计算、数字经济等领域，推动全球半导体产业进入“制程+封装”双驱动的全新发展阶段。
