显示面板和光伏器件里的ITO透明导电薄膜，要同时透光又导电。厚度不只是几何参数。同一种ITO在不同膜厚下给出的电阻率差别不小，四探针薄膜电阻测试要回答的正是这个。
这也是薄膜方阻测试在ITO工艺验证里常被提到的原因。先拿到薄层电阻，再结合膜厚换算。多点测量能看出整片样品的均匀性。Xfilm埃利四探针方阻仪其自动测试方案可覆盖最大230 mm样品，并支持1 mΩ～100 MΩ的测量范围，同时能够进行多点自动扫描。针对ITO等薄膜测试，支持方阻及电阻率分布分析。
ITO膜厚直接决定电阻率高低
接触ITO测试的人容易有个直觉：膜层越厚，导电越好。事情没有这么简单。ITO是透明导电氧化物，薄膜电学性能表征不能只盯厚度，载流子浓度、迁移率和晶粒尺寸都在起作用。
论文中用射频磁控溅射做不同厚度样品，用四探针测ITO薄膜电阻率，并考察膜厚对残余应力与表面粗糙度的影响。
在这套工艺条件下，膜厚从200 nm加到350 nm，ITO薄膜电阻率一路下降。论文归因于晶粒尺寸和载流子浓度。这与Fuchs-Sondheimer的尺寸效应理论吻合：膜越薄，表面与晶界散射占比越高，平均自由程被压短，电阻率随之升高。
四探针法准确获取薄膜电阻率数据
论文的样品由射频磁控溅射制备，靶材是In₂O₃-10 wt.% SnO₂，基片为B270玻璃，功率100 W、压力0.4 Pa。同样条件下做三种厚度：200、300和350 nm。留出这个跨度，薄膜片电阻测试才有可比性。

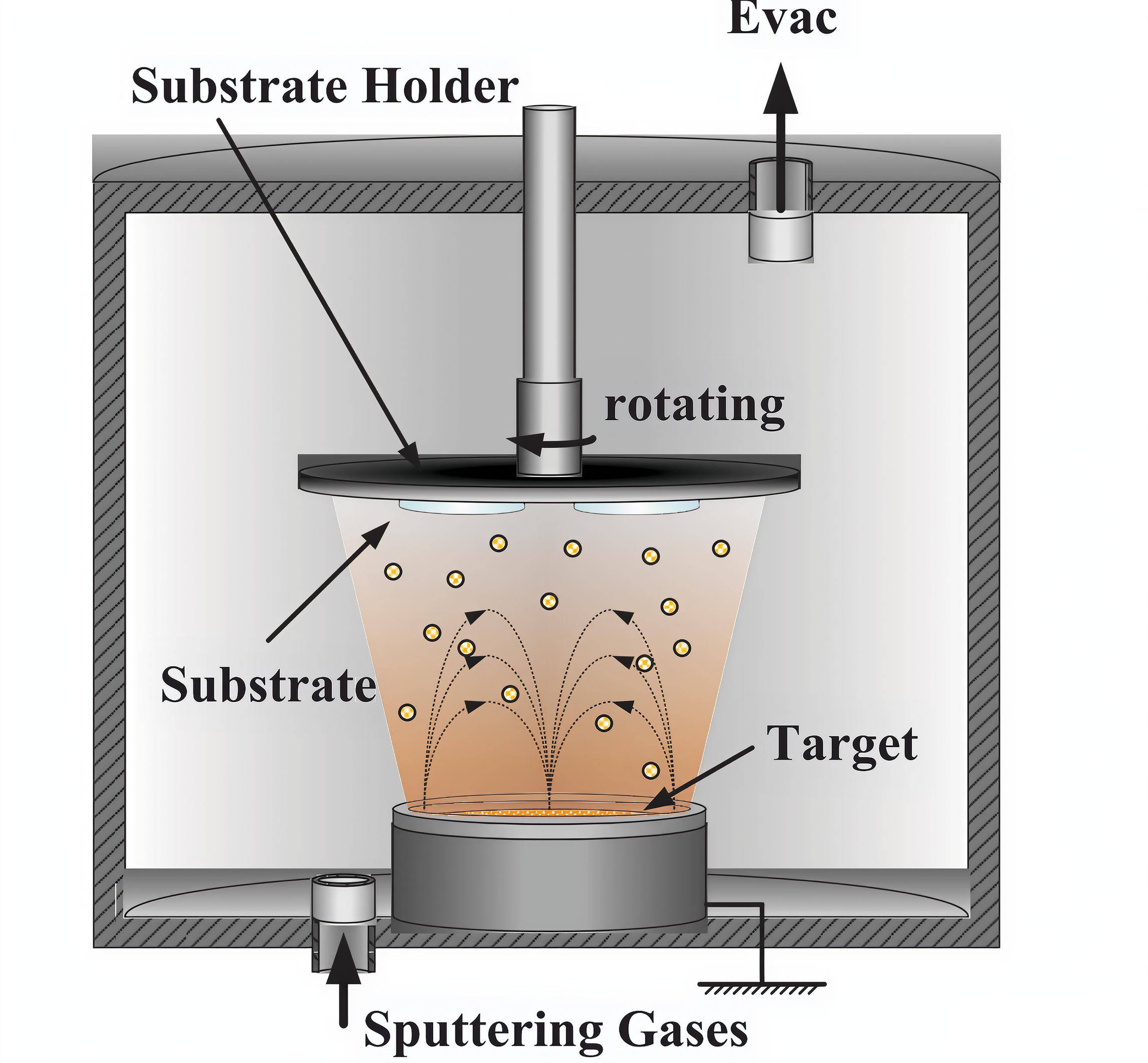

射频磁控溅射系统结构。基片架带动基片旋转以保证膜层均匀，靶材置于基片正下方，溅射气体由腔体底部通入，顶部抽气口维持真空。
薄膜做完，接下来是电学测试。四点探针法把四根探针共线压在ITO表面，外侧通电流，内侧取电压。电流与电压回路分开，接触电阻不会叠进读数。它在导电薄膜测试和薄膜方阻测试中很常用。
薄膜足够大且均匀时，四探针法一次给出薄层电阻，乘上膜厚就是电阻率：
ρ = Rs × t
ρ是电阻率，Rs是薄层电阻，t是膜厚。四探针薄膜电阻测试成立的隐含前提是膜厚远小于探针间距、样品足够大、离边缘足够远。少一条就要做尺寸和边缘修正，否则仪器再准也没用。
四点探针法测得再稳，也不代表电阻率一定准，因为它是薄层电阻和膜厚算出来的。膜厚有偏差，换出来的ITO薄膜电阻率就跟着偏。
实测数据证实电阻率随厚度下降
三种膜厚的电阻率差别很直观。200 nm样品平均电阻率是1.85×10⁻³ Ω·cm，300 nm降到1.62×10⁻³ Ω·cm，350 nm进一步降到5.20×10⁻⁴ Ω·cm，是这组实验的最低值。薄膜方阻测试和薄膜片电阻的排序一致。

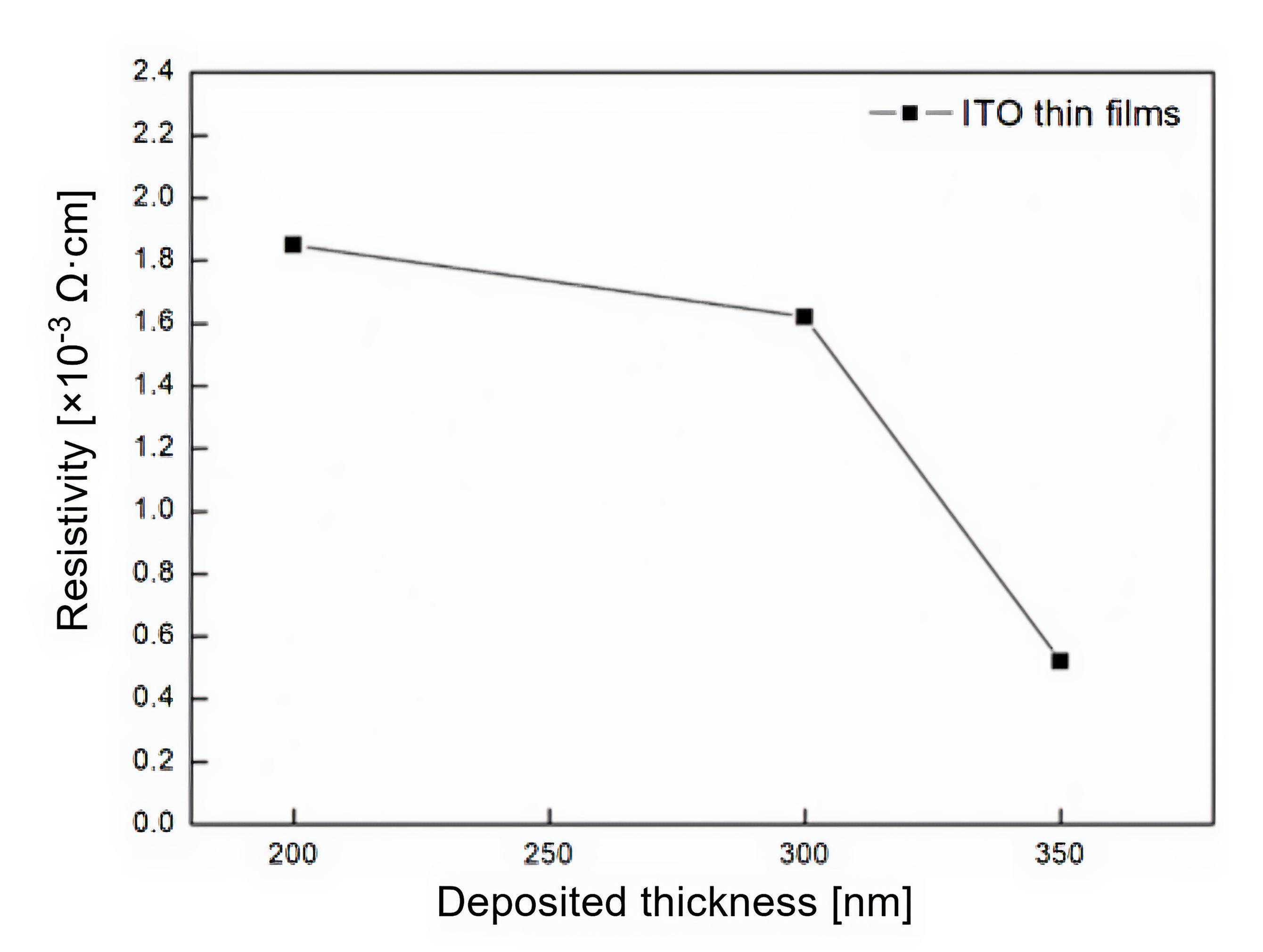

平均电阻率随沉积厚度变化，纵轴单位为 ×10⁻³ Ω·cm。
按ρ=Rs×t反推，四探针法给出的三个薄层电阻对应92.5、54.0和14.9 Ω/□。这个值随膜厚走低，但降幅不均匀：300 nm到350 nm掉得特别快。透明导电膜方阻只是电阻率除以膜厚，判断材料好坏还看电阻率。
扫描电镜下的膜层是致密柱状晶，晶粒尺度大致在10～20 nm，随厚度变化。晶粒长大、晶界减少，对载流子的散射减弱，电阻率因此往下走。ITO方阻和导电薄膜测试的趋势与形貌对得上。
ITO 薄膜截面扫描电镜形貌。上排左、右分别为 200 nm 与 300 nm 样品，下排左为 350 nm 样品
工艺优化与方阻测量工具
显示面板和光伏器件做工艺优化时，很少只盯一个电阻率指标。薄膜电学性能表征还要看膜厚均匀性和区域差异。与其抠单次薄膜片电阻的精度，不如把薄层电阻测量做稳。
样品尺寸一大，或要在多个位置连续测，人工点测容易被操作位置和接触状态带偏。此时换成自动四探针测试仪，按路径多点扫描、统一存数。四探针薄膜电阻测试和透明导电膜方阻的结果直接可比，均匀性评价更完整。
研发阶段用不同膜厚样品做多点ITO方阻测试，看均匀性；工艺验证阶段再比较批次间差异，把薄膜方阻测试、四探针法的结果跟膜厚和沉积参数相关联。
膜厚从200 nm往300 nm、350 nm调的时候，电阻率、空间分布和透过率一路记下来。透明导电膜方阻测试方法和四探针薄膜电阻测试是同一件事：看清整片导电薄膜测试的分布。
膜厚一变，读数和电阻率跟着变。薄膜方阻测试把这种变化量化下来，ITO方阻的多点测量再补上均匀性这一维。落到工艺验证上，把膜厚、电阻率和均匀性的关联数据建起来，再用自动化测试拉平可比性。

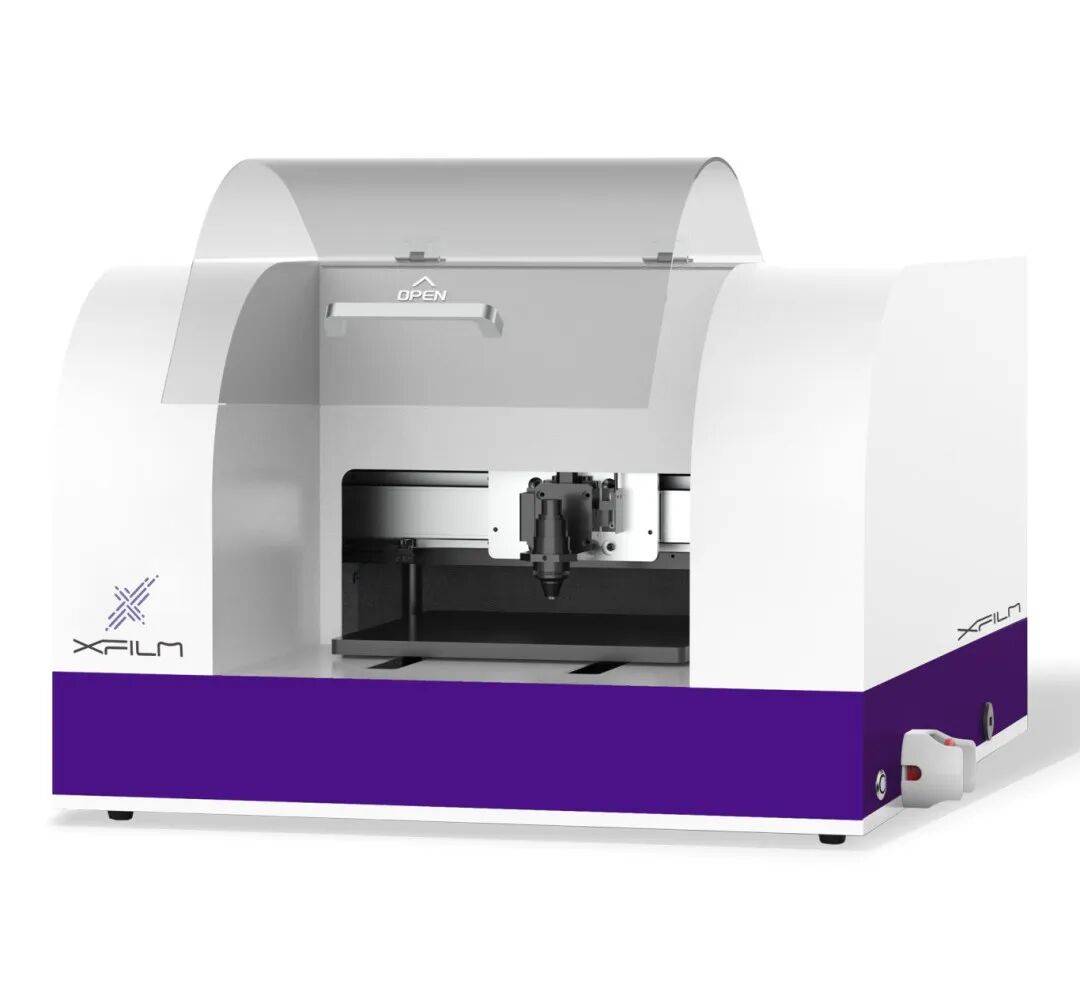

Xfilm埃利四探针方阻仪
Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。
Xfilm埃利四探针方阻仪
- 超高测量范围，测量1mΩ~100MΩ
- 高精密测量，动态重复性可达0.2%
- 全自动多点扫描，多种预设方案亦可自定义调节
- 快速材料表征，可自动执行校正因子计算
本文使用基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电导率测量优势，助力钛基复合材料的电导率测定，推动电子器件领域的材料检测技术升级。
原文参考：Chuen-Lin Tien, Tsai-Wei Lin, Shu-Hui Su. Evaluation of electrical resistivity, residual stress and surface roughness of sputtering indium tin oxide films with different thicknesses（溅射 ITO 薄膜在不同厚度下的电阻率、残余应力与表面粗糙度评估）. Optica Applicata, 2021, 51(4): 499–512. DOI: 10.37190/oa210403。
