解锁暗夜成像
核心奥秘
H
三大体制微光器件
在暗夜侦察、安防监控、车载感知、航空航天等关键领域，微光夜视技术是不可或缺的底层核心支撑。而微光器件作为微光成像系统的核心之眼，能够将星光、月光等微弱夜天光信号转化为清晰可视图像，打破黑暗观测限制，为多领域装备应用与技术研究筑牢技术根基。
目前主流微光成像器件分为三大体制：真空型、真空固体混合型、全固体型，涵盖微光像增强器、ICMOS、EBAPS、低照度 CMOS 四大主流品类。本文将从核心结构、工作机理、成像模式三大维度，带大家读懂各类微光器件的技术差异与应用特点。
真空型：微光像增强器
微光像增强器作为传统夜视的“元老级核心”，是经典的真空电子器件，也是传统微光夜视的核心元器件，凭借超高灵敏度，长期应用于高端夜视、极暗环境观测等关键场景。

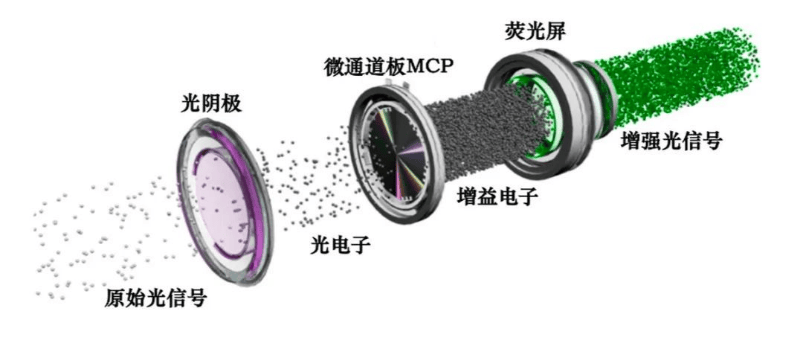

核心结构：光电阴极、微通道板（MCP）、荧光屏密封于真空腔体内，形成完整的光-电-光转换链路，结构设计成熟，是真空型微光器件的典型代表。
工作机理：微弱夜天光入射光电阴极，经光电效应将光子转为光电子；光电子进入微通道板实现千万级电子信号倍增；放大后的电子轰击荧光屏，再次转换为可见光图像，完成光→电→光成像闭环。
成像模式：纯模拟积分型成像。依靠电子持续积累、倍增完成成像。实际应用中，需搭配目镜直接观察。
真空固体混合型：ICMOS和EBAPS
2.1 ICMOS：
夜视性能与数字化兼顾的复合型强者
ICMOS为像增强耦合CMOS，精准弥补传统像增强器数字化不足、普通CMOS微光灵敏度偏低的短板，是中高端微光成像的优选方案。

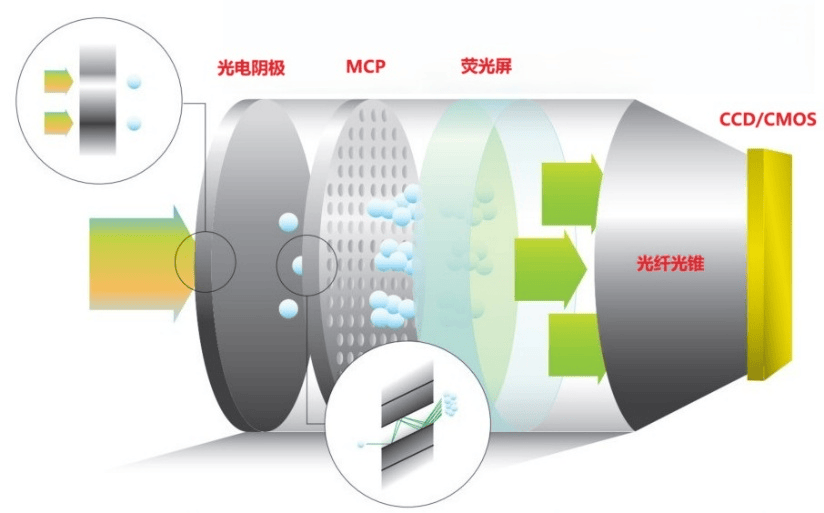

核心结构：前置微光像增强器+后端CMOS传感器精密耦合封装，集真空放大高灵敏与半导体数字化优势于一体。
工作机理：先由前置像增强器完成微光信号光电增强，再通过精密光学耦合，将增强图像投射至CMOS感光面；最后由传感器采集处理，直接输出高清数字图像。
成像模式：遵循先增强、后采集逻辑，兼顾超高微光灵敏度与原生数字输出能力，解决了传统器件“要么灵敏不数字，要么数字不灵敏”的痛点。
2.2 EBAPS ：
真空固体混合型的“高端新锐”
EBAPS是真空-固体混合型微光器件的代表，在传统 EBCCD基础上迭代升级，融合真空器件高灵敏与固体器件数字化优势，是极低照度高速成像的高端选择。

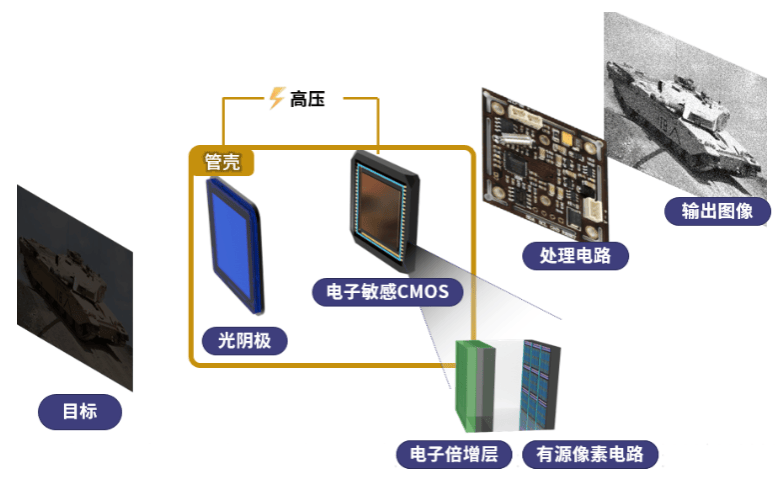

核心结构：采用真空-固体一体化封装，由光电阴极、真空腔体、后端APS像素芯片及陶瓷封装结构组成，省去光学耦合环节，结构更精简可靠。
工作机理：微光经光电阴极转换为光电子，在真空腔中加速后直接轰击APS感光单元，实现低噪声电子倍增；再由芯片完成信号采集、降噪与数字化输出，形成光→电→数字直连成像链路，最低可适配10⁻⁵lx极暗环境。
成像模式：电子轰击增强+像素级数字成像，无二次光电转换损耗，成像延迟低、帧频高、动态范围宽，可清晰捕捉高速运动目标。

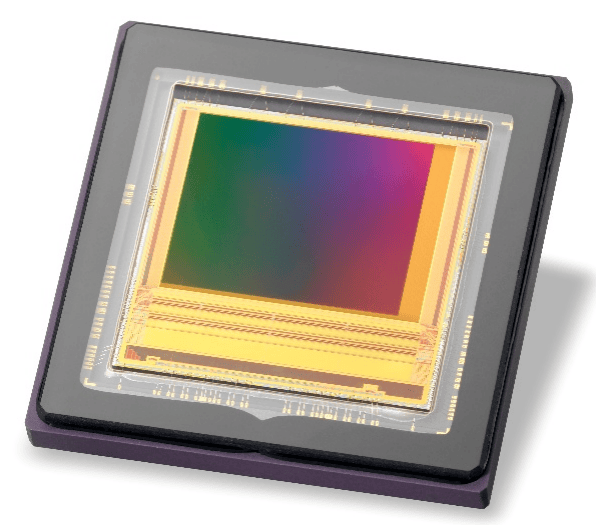

全固体型：低照度CMOS
低照度CMOS依托先进半导体工艺，是全固态数字化的主流微光器件，凭借小型化、低功耗、高集成优势，广泛应用于民用安防、车载感知、微光监控等场景。
核心结构：感光二极管、像素放大电路、行列寻址及数字读出电路高度集成于单颗硅基芯片，无需真空封装，结构紧凑、集成度高。
工作机理：外界微光激发像素感光单元产生光生电信号，经片内放大、降噪处理后，逐行读出并完成模数转换，直接输出数字图像，可无缝对接 AI 图像处理与智能终端。
成像模式：积分式数字成像，固定曝光时间内累积光电荷，一次性全域读出像素信号，全程数字化输出。
除以上典型的几种微光成像器件外，最近几年还有像素阴极、SPAD以及AI+CMOS等新一代微光成像器件也得到了极大的发展，微光成像器件正从模拟直视走向数字化输出，真空‑固态混合架构成为主流，器件‑算法‑AI 深度融合，同时兼顾小型化、低功耗、高可靠性的方向发展。
