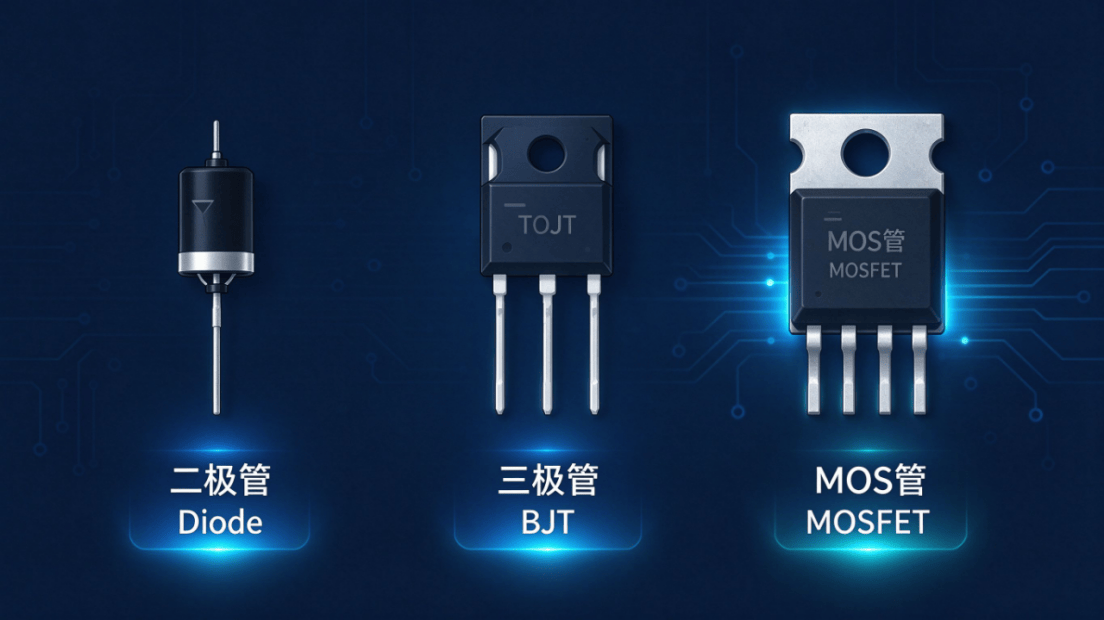

从左到右：二极管、三极管（BJT）、MOS管，构成了现代电路最基础的三类半导体开关
如果你打开过任何一块电路板，大概率会在上面看到黑色的小方块、三条腿的元件、带散热片的功率器件。它们形态各异，名字也五花八门——二极管、三极管、MOS管。
很多初学者面对这三类器件时最大的困惑不是它们长什么样，而是：为什么需要三种？它们到底差在哪？我的电路该选哪个？
这篇文章不讲晦涩的公式推导，只回答三个问题：它们分别是什么、工作方式有什么本质不同、实际选型时该怎么判断。
01 先搞清楚：它们不是同类替代品，而是三种不同的角色
很多人把二极管、三极管、MOS管理解成同一类东西的不同档次，这是最常见的误解。
事实上，它们在电路里承担的角色完全不同：
二极管是一个单向阀门——电流只能从阳极流向阴极，反过来就堵住。它不需要你发指令，只要电压方向对了就导通，方向反了就截止。在电力电子分类里，它属于不可控器件。
三极管（全称双极型晶体管，BJT）是一个电流放大器——用一个很小的基极电流，去控制一个大得多的集电极电流。它属于电流控制型器件，你得持续给基极喂电流，它才肯导通。
MOS管（全称金属氧化物半导体场效应管，MOSFET）是一个电压控制开关——在栅极加一个电压，就能控制漏极和源极之间的通断。它属于电压控制型器件，栅极几乎不耗电流，给个电压信号就行。
用一个生活化的类比：二极管像单向旋转门——只能一个方向过，不用人指挥；三极管像水车闸门——需要持续引水（基极电流）才能开门；MOS管像电磁感应锁——给一个电信号（栅极电压）就开，几乎不耗电。
二极管是一层PN结，三极管是三层半导体，MOS管多了一层氧化绝缘层
02 核心差异：一个表看懂三者本质区别
理解了角色定位，接下来看最关键的参数差异。以下数据来自电子工程专辑、JLCPCB等行业技术资料的公开对比：
控制方式不同——这是最根本的区别。
二极管不需要"控制"，它由电压方向自己决定通断。三极管靠基极电流控制，电流放大倍数β通常在几十到几百之间（IC=β×IB）。MOS管靠栅极电压控制，栅极和沟道之间隔了一层二氧化硅绝缘层，稳态下几乎不抽取电流。
输入阻抗天差地别。
三极管输入阻抗低，大约在几千欧量级，意味着驱动电路必须持续提供基极电流，否则管子就关断了。MOS管输入阻抗极高，可达兆欧甚至兆兆欧级别——这就是为什么MOS管可以直接由单片机GPIO引脚驱动，而三极管往往需要额外的基极电阻和驱动电路。
开关速度：MOS管最快，三极管最慢。
三极管导通时处于饱和状态，内部存了大量少数载流子；当它从导通切到截止时，这些存储电荷需要时间消散，这个"存储时间"通常在微秒量级，限制了它的开关频率（一般不超过100kHz）。
MOS管没有少数载流子存储效应，开关时间在纳秒级别，功率MOS管的开关频率可以轻松达到数百kHz甚至MHz级。这就是为什么开关电源、快充充电器、电机驱动这些高频场景几乎全用MOS管。
导通损耗的计算方式完全不同。
三极管饱和导通时，集电极-发射极之间有一个固定的压降VCE(sat)，大约0.2V左右，导通损耗=电流×0.2V，跟电流大小不是平方关系。
MOS管导通时相当于一个电阻RDS(on)，导通损耗=ID²×RDS(on)。这意味着在大电流场景下，选一个RDS(on)足够小的MOS管，损耗可以压得非常低。这也是为什么充电宝、无人机、电动车这些大电流设备都用MOS管。
热稳定性：MOS管优于三极管。
三极管的电流放大倍数随温度升高而增大，多个三极管并联时容易出现"热失控"——一个管子先热，电流变大，更热，恶性循环。MOS管的RDS(on)随温度升高而增大，天然具有负温度系数的自我限制能力，并联均流更可靠。
03 各自擅长什么：别拿二极管当开关使，也别拿三极管跑高频
选型的本质不是哪个更好，而是哪个更适合这个场景。
二极管的主场：整流、续流、防反接。
所有把交流电变成直流电的电路（手机充电器、电源适配器），第一步整流桥里用的全是二极管。电机反向转动时产生的反电动势，需要一个续流二极管来释放。电源正负极接反了怎么办？串一个二极管就能防呆。这些场景不需要你控制它通断，它自己会按电压方向工作——这就是二极管的不可替代性。
常见误区：不要试图用单片机去控制一个二极管的通断。你控制不了它，它是被动器件。需要主动控制通断的场景，请用三极管或MOS管。
三极管的主场：小信号放大、低成本小电流开关、模拟电路。
三极管最经典的应用是放大微弱的模拟信号——音频放大、传感器信号调理、简单的运算电路。它的跨导线性度好、噪声低，在模拟小信号领域至今没有被MOS管完全取代。
在开关应用中，三极管适合低频率（20-50kHz以下）、小电流（几百毫安以内）、对成本敏感的场景。比如驱动一个LED、一个小继电器、一个蜂鸣器，用一个几毛钱的S8050三极管就够了，没必要上MOS管。
MOS管的主场：高频开关、大电流、低功耗、需要直接逻辑驱动的场景。
凡是你需要每秒开关几万次以上、或者电流超过几安培、或者电池供电需要极致省电的地方，首选MOS管。具体来说：开关电源（DC-DC）、电机驱动（无人机电调、电动车控制器）、电池管理系统（BMS）、快充协议、负载开关——这些场景MOS管几乎是唯一选择。
它的另一个巨大优势是驱动简单：单片机3.3V或5V的GPIO直接接栅极（加个100Ω电阻限流即可），不需要像三极管那样计算基极电流、算β余量。对于现代嵌入式开发，这极大简化了设计。
04 三个最容易踩的选型误区
误区一：MOS管比三极管高级，什么场景都该用MOS管。
不对。MOS管在小信号线性放大方面其实不如三极管——它的跨导低、输入电容大，做音频放大器容易出问题。而且MOS管本身比同等级的三极管贵。如果你只是驱动一个10mA的LED，用一个S8050足够了，没必要上AO3400。
误区二：二极管也能当开关用。
二极管确实能开关，但它是不可控的——你不能用一个信号去命令它什么时候通、什么时候断。它的通断完全由外部电压方向决定。需要你主动控制通断的场景，二极管帮不了你。它更适合做被动的方向保护和整流。
误区三：三极管和MOS管可以直接互换。
不能。虽然它们都有三个极，但驱动方式完全不同：三极管需要基极电流，MOS管需要栅极电压。你把原来用三极管的电路直接换成MOS管，很可能因为驱动电压不够（MOS管的VGS(th)通常在2-4V以上）而无法完全导通，导致发热严重甚至烧毁。反之，把MOS管电路换成三极管，驱动电路可能根本提供不了足够的基极电流。
05 一张选型决策图：以后选器件不再纠结
下次面对选型问题，按这个顺序问自己三个问题：
第一问：你需要的是被动方向控制还是主动开关/放大？
如果只是需要电流单向流动（整流、防反接、续流），选二极管。便宜、简单、不需要驱动。
如果需要用一个信号主动控制通断或放大信号，进入第二问。
第二问：你的开关频率和电流有多大？
低频（50kHz以下）、小电流（<500mA）、对成本敏感 → 选三极管。几毛钱一个，驱动简单，足够用。
高频（>50kHz）、大电流（>1A）、需要低功耗或直接逻辑驱动 → 选MOS管。效率高、开关快、驱动省功耗。
第三问：你是在放大模拟信号，还是在做开关？
放大模拟信号（音频、传感器小信号）→ 三极管优先，线性度好、噪声低。
做电源开关、电机驱动、负载切换 → MOS管优先，损耗低、速度快、热稳定性好。

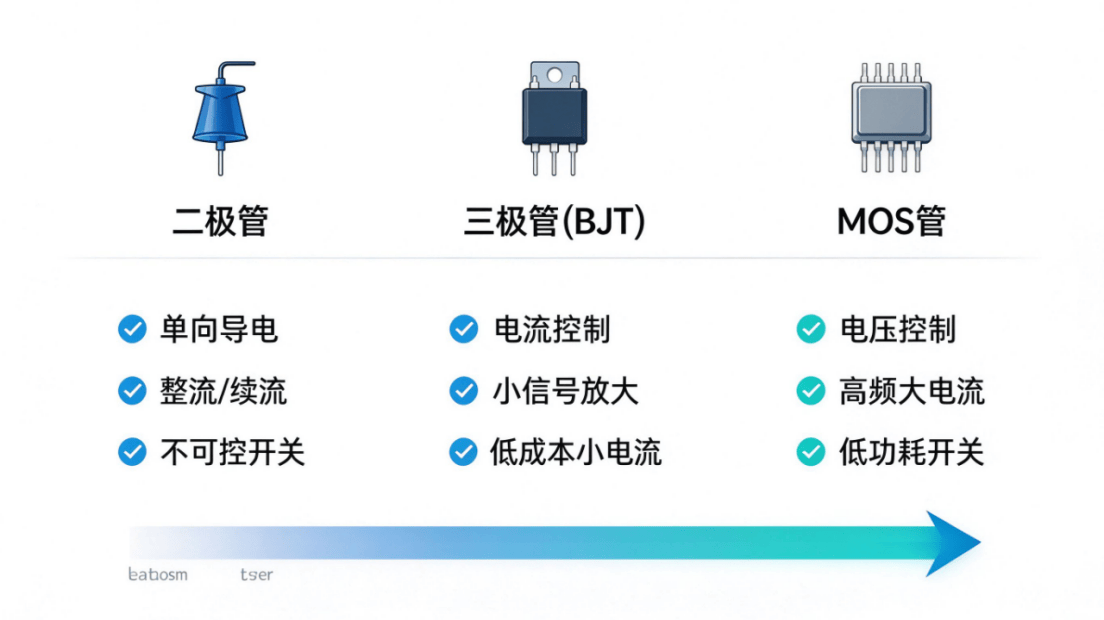

选型速查：按控制方式、开关频率和电流大小对号入座编辑
写在最后
二极管、三极管、MOS管，三者不是谁取代谁的关系，而是在不同时代、不同需求下发展出来的互补方案。
二极管最简单，解决的是电流该往哪走的问题；三极管解决的是如何用小信号控制大电流的问题；MOS管解决的是如何又快又省电地控制大电流的问题。
理解了这个演进逻辑，选型就不再是凭感觉选一个常用型号，而是根据你的频率、电流、功耗和成本约束，找到那个最匹配的器件。没有最好的器件，只有最适合场景的器件。
