半导体激光器芯片的封装形式多样，根据不同的应用场景选择不同的封装工艺以满足不同的需求。
常见的封装有四种，按“档次”和用途分：
1. TO封装（金属小圆帽）
长得像带透镜的圆柱体金属帽，成本低、批量大。里面的芯片用真空环境封住，气密性好。散热靠金属底座，适合几毫瓦到几百毫瓦的激光器，比如光纤通信、激光测距里的基础型号。

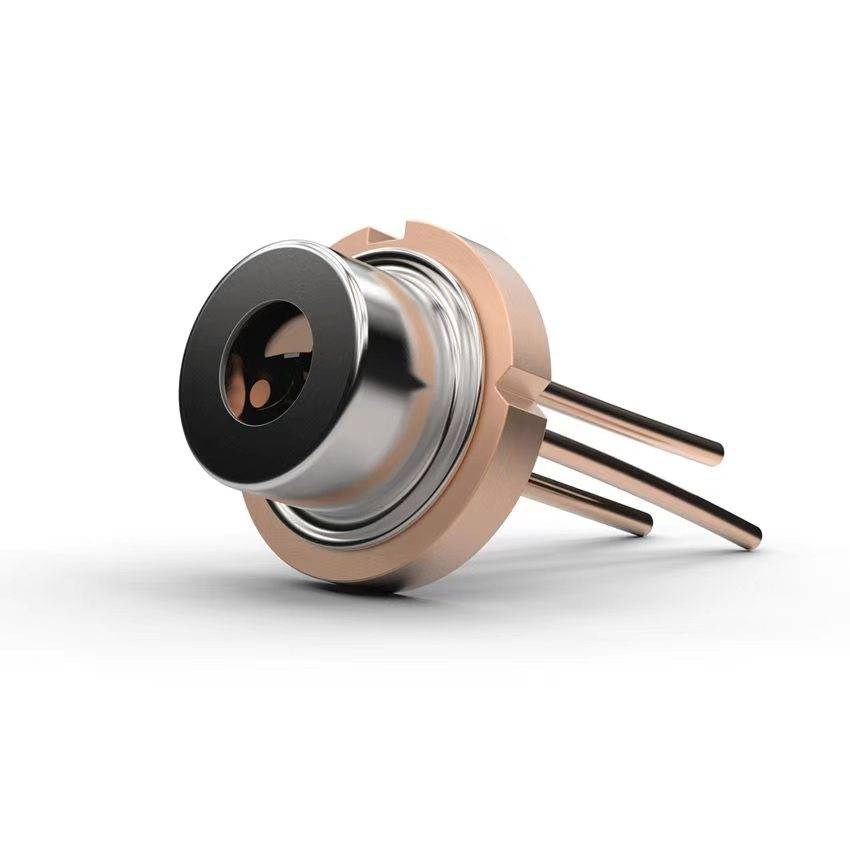

TO-CAN（金属管壳封装）
2. Sub-mount（基板/热沉）
这不是最终封装，而是中间过渡层——把芯片焊到一块高导热材料（氮化铝、铜钨等）上，做成一个“小模组”。它解决两个问题：一是把芯片产生的热快速导走，二是匹配热膨胀系数，防止冷热变形把芯片扯裂。很多大功率激光器都会先做Sub-mount，再继续封装成C-Mount、D-Mount甚至蝶形。
3. Butterfly（蝶形封装）
封装界的“旗舰款”，矩形外壳，引脚多，内部集成了热电制冷器（TEC）、热敏电阻、光隔离器。它能让激光器恒温工作，波长超级稳定，窄线宽、相干性好，一台要几百上千块。常用于通信骨干网、高精度传感（比如光纤陀螺）。说白了：要精密控温和光纤耦合，就选它。
4. SMD封装（贴片式）
长得像LED灯珠，小、便宜、可以直接塞到手机电路板上，和设备上的电容电阻一起过回流焊。缺点是散热一般，没恒温控制，光学能力弱。但它特别适合消费电子——比如手机里的接近传感、扫地机器人的激光雷达、3D人脸识别的光源。
以上给大家介绍的就是半导体激光器常见封装工艺，希望对您有所帮助。
