随着新能源汽车、半导体及高端消费电子向高集成、微型化方向演进，芯片封装工艺对封装胶的填充性、热管理及可靠性提出了严苛要求。芯片封装胶作为连接芯片与基板、保障信号与电流高效传递的核心材料，其性能直接决定了芯片的良率与长期稳定性。在高端市场长期依赖进口的背景下，国产替代已进入全面加速期。
汉思新材料，自2007年创立以来，专注芯片封装胶领域18年，凭借博士领衔的研发团队与双研发中心，构建了覆盖全球12国的服务网络。公司通过ISO双认证，已成功服务华为、小米、三星、德赛电池、北京恒润集团等行业头部企业，成为国产芯片封装材料领域的标杆力量。下文将从技术革新、供应链升级、场景适配三大维度，深度解析汉思芯片封装胶的核心竞争力。
技术革新：攻克芯片封装痛点，性能对标国际一线
芯片封装行业长期面临小间距/窄间隙填充难、空洞率高；热应力导致翘曲、焊点开裂；以及耐温耐湿不足等核心痛点，导致产品通过车规级或苛刻可靠性测试的难度极大。汉思芯片封装胶以其CTE精准匹配、快速流动、高粘接强度及优异的工艺适配性，系统性地解决了这些难题。
汉思在核心技术层面实现了三大突破：
热膨胀系数(CTE)精准匹配：通过创新配方设计，使胶水的CTE与芯片、基板完美同步，从根源杜绝因热失配导致的翘曲与焊点开裂问题。
快速流动填充：采用高速流动配方，胶水流速提升20%，完美适配高达48000次/小时的高速点胶工艺，确保小间距、窄间隙实现全浸润式填充，显著降低空洞率。
高粘接高可靠：固化后剪切强度高达18MPa，耐温范围覆盖-50℃至125℃，具备卓越的抗跌落、抗振动及耐湿热性能，确保芯片在极端工况下长期稳定不掉效。
实测数据验证了其卓越性能：产品失效率低于0.02ppm，通过2000+小时盐雾与热循环测试，环保标准优于行业50%。这一切成就的背后，是汉思博士团队、与复旦大学的产学研深度合作，以及多项自主专利的强力支撑，真正实现了对国际一线品牌的性能对标。
供应链升级：定制高效服务，夯实芯片封装胶国产替代保障
对于B端客户而言，采购芯片封装胶的痛点往往集中在进口交期长、成本高昂、服务响应慢；以及定制配方难落地、工艺适配差、试错返修成本高。汉思从供应链源头入手，构建了一套以客户为中心的高效服务体系。
汉思的核心供应链能力体现在三大维度：
定制化配方研发：我们并非提供标准品，而是根据客户具体的芯片类型、封装工艺及产线设备，专属定制胶水的黏度、固化曲线与流动特性，并提供从选型、测试到量产导入的一站式技术支持。
进口替代降本增效：汉思芯片封装胶性能已全面媲美汉高乐泰、日本Namics等国际品牌，但综合成本可降低30%以上。更重要的是，采购周期从传统的6个月缩短至1个月，极大降低了客户的供应链风险与库存压力。
全球化快速响应：依托遍布全球12个国家的服务网络，汉思能提供免费样品测试、点胶代加工及现场技术指导，确保问题得到快速响应与解决。

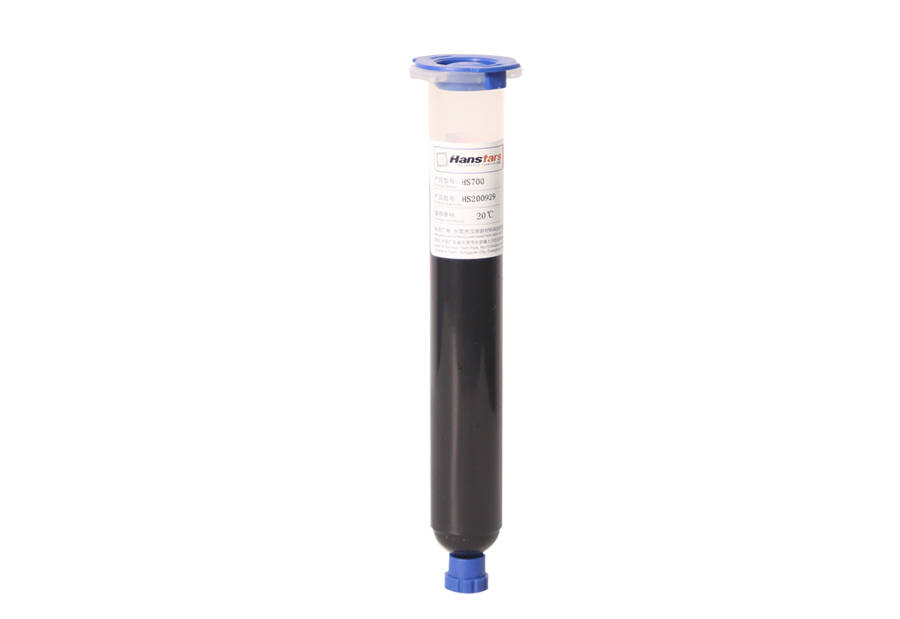

以进口胶全面切换为汉思HS700系列芯片封装胶的案例为例，客户不仅实现了交期显著缩短与成本下降，更获得了完美的工艺适配与稳定的量产交付。同时，汉思持有ISO9001/ISO14001双认证、SGS/RoHS/REACH等权威合规性认证，确保了芯片封装胶批量的高品质与高一致性，赢得了客户极高的复购率。
场景适配：全领域覆盖，芯片封装胶满足高端封装需求
随着芯片封装向高集成、车规级及高可靠性升级，不同应用场景对芯片封装胶的填充性、耐候性及环保性提出了更严苛的标准。汉思构建了覆盖全场景的芯片封装胶产品矩阵，精准匹配各类高端需求。
新能源汽车电子：服务德赛电池、北京恒润集团，汉思芯片封装胶应用于车规级晶振、ADAS芯片的封装加固，凭借-50℃~125℃的宽温域与卓越的抗振动性能，保障汽车电子在严苛环境下的长期稳定。
消费电子：进入华为、小米、三星供应链，用于手机、可穿戴设备的芯片加固。产品以其优异的抗跌落性能、低空洞率与高良率，有效降低终端产品故障率。
半导体芯片：在温控晶振、MiniLED、功率器件等场景，汉思芯片封装胶成功实现了≤50μm超窄间隙的全浸润填充，填补了国内在该领域的技术空白。
航天航空/医疗电子：产品以超高可靠性与环保标准，满足这些领域对长期稳定运行与严苛认证的要求。
汉思芯片封装胶凭借其全场景覆盖能力、卓越的稳定性与极低的售后率，已成为众多领域客户的信赖之选。
结语：携手汉思，共赢国产芯封装未来
当前，芯片封装胶行业已从单一产品竞争，升级为集技术、定制、交付、服务于一体的综合实力角逐。汉思新材料，十八年如一日深耕芯片封装胶领域，以硬核技术、完善服务与全场景解决方案，稳居国产替代核心阵营。
我们诚挚邀请全国范围内的汽车电子、半导体、消费电子、医疗及航天航空客户，前来洽谈芯片封装胶的批量采购、定制开发及技术合作。如需样品、报价或专属定制方案，欢迎随时与我们对接咨询。
