光刻机停摆5分钟损失千万？38面低压柜默默加装了一位"毫秒级保镖"(光刻机到位)

你可能很难想象，在半导体洁净厂房里，一场肉眼几乎无法捕捉的电弧闪光，能在0.1秒内释放出足以熔化铜排的极端高温——电弧中心温度超过20000℃，相当于太阳表面温度的3倍。

在这0.1秒里会发生什么？铜排熔毁、绝缘碳化、相邻元器件连环损坏、整条生产线瘫痪……对于一座投资数十亿的半导体生产基地而言，一次弧光故障造成的直接设备损失加上停产损失，可能高达数千万元。

北京某微电子装备有限公司深谙此理。在2026年实施的半导体生产基地电力增容项目中，他们选择了安科瑞ARB系列弧光保护系统，为38面0.4kV低压开关柜筑起一道"毫秒级"的安全防线。

二、看不见的"电老虎"

弧光故障——成套开关设备中最严重的故障类型。

在0.4kV低压配电系统中，弧光产生的常见原因包括：

🔹 绝缘受损：长期运行后绝缘材料老化、受潮，导致爬电距离不足

🔹 误操作：带负荷拉闸、误入带电间隔等人为因素

🔹 外来物侵入：小动物进入柜内、金属工具遗落造成短路

🔹 设备松动：连接螺栓松动导致接触不良，产生电弧

一旦发生弧光故障，其破坏力惊人：

传统保护方案的问题在于： 过流保护动作时间通常在数百毫秒到数秒之间，而弧光故障往往在几十毫秒内就已造成不可逆的损坏。

这就是为什么需要专用弧光保护——它必须足够快，快到能在电弧造成实质性破坏之前切断故障。

三、半导体厂房的特殊考量

本工程为北京亦庄经济技术开发区某半导体生产基地电力增容项目，为什么如此重视弧光保护？

半导体生产对供电连续性的要求是"五个九"级别的——99.999%的供电可靠性意味着全年停电时间不超过5分钟。一次弧光故障引发的跳闸，影响的不只是供电本身，更是光刻机、蚀刻机等精密设备的正常运行，以及整条产线上在制品的报废损失。

本次增容规模：

• ✅ 新建1座总配电室、1座分配电室
• ✅ 新增变压器5台，利旧1台，切改4台
• ✅ 总增容容量25000kVA

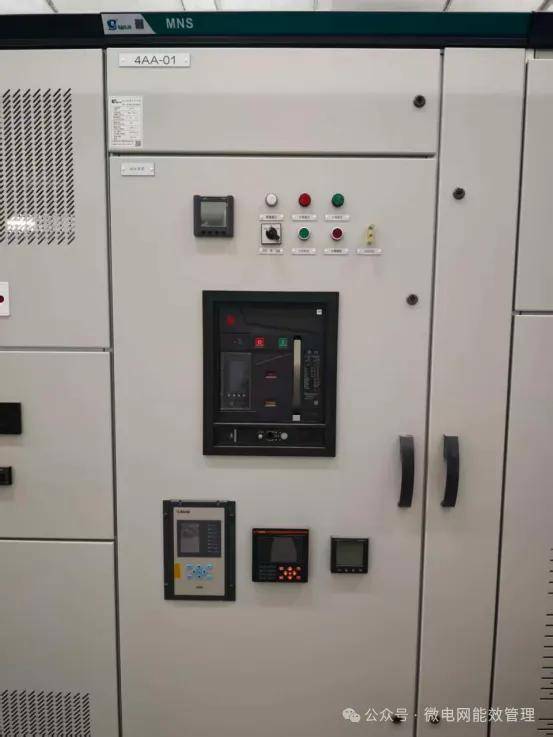

• ✅ 0.4kV MNS低压配电柜共38面

所有0.4kV开关柜，全部配置安科瑞ARB系列弧光保护。

四、ARB弧光保护：毫秒级响应的"安全闪电侠"

安科瑞ARB系列弧光保护系统的核心逻辑很简单却很有效：监测光+监测电，双判据，快动作。

两大核心装置：

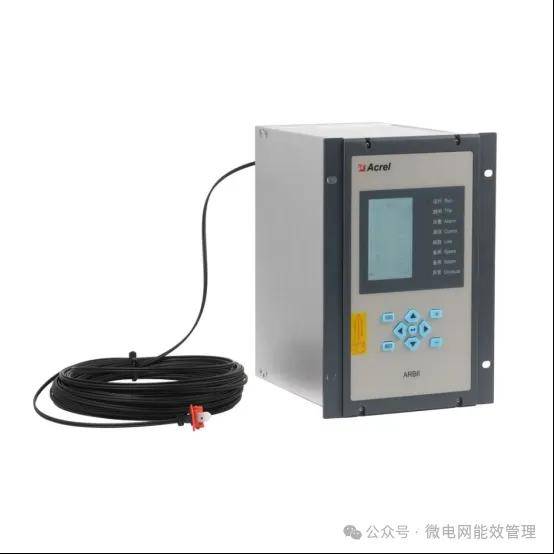

🔹 ARB6弧光保护装置

适用于母线弧光保护，一台装置可采集多路弧光信号，配合进线/母联电流判据，实现分区选择性跳闸。

🔹 ARB4弧光保护装置

适用于电容补偿柜、有源滤波柜等单柜应用，小巧灵活，采集本柜电流+本柜弧光，精准定位故障点。

🔹 ARB-S弧光传感器

弧光"探针"，实时捕捉电弧产生的强烈白光，通过塑料光纤将光信号传输至保护装置，无延时、无干扰。

四大核心优势：

⚡ 超高速动作：从弧光发生到装置发出跳闸指令，动作时间<7ms，远快于传统过流保护

⚡ 双判据逻辑：弧光单判据/弧光电流双判据可自由选择，既保证选择性又防止误动

⚡ 精准定位：每个传感器独立监测，哪台柜子出故障一目了然

⚡ 持续自检：装置、传感器、光纤全程自检，任何异常第一时间告警

五、38面柜子的"定制化"保护方案

针对本项目低压配电系统的特点，安科瑞制定了差异化的分层保护方案：

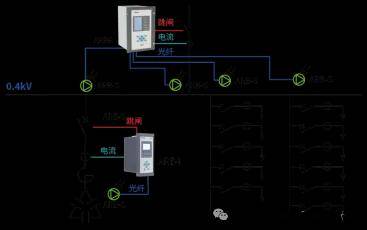

低压母线弧光保护+电容补偿柜/有源滤波柜弧光保护配置方案

📍 第一层：低压母线弧光保护

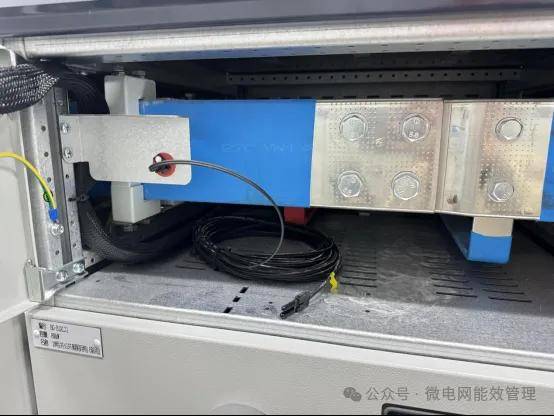

在每段低压母线配置1台ARB6弧光装置，在每台柜子的柜顶水平铜排处安装1个ARB-S弧光传感器。ARB6采集进线/母联电流+各柜柜顶弧光信号，采用双判据动作于跳闸进线/母联开关。

保护逻辑： 当任意传感器检测到弧光且电流突增，ARB6在7.8ms内发出跳闸指令，隔离故障母线，防止事故蔓延至相邻柜段。

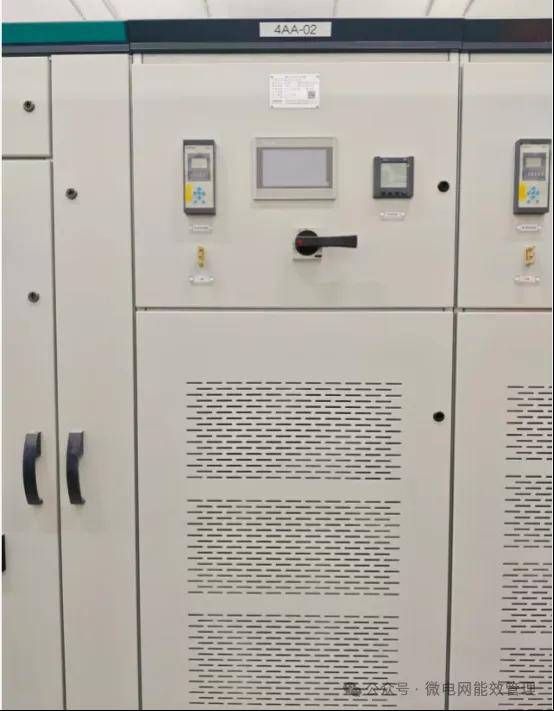

📍 第二层：电容补偿柜/有源滤波柜弧光保护

每台电容补偿柜/有源滤波柜配置1台ARB4弧光装置，在柜顶+柜内中下部各安装1个ARB-S弧光传感器，实现柜内全方位覆盖。

保护逻辑： ARB4采集本柜电流+本柜弧光，双判据动作于跳闸本柜开关。一旦柜内发生弧光故障，立即切除本柜，不影响其余柜段正常运行。

📍 38面柜子的配置清单（部分示例）：

六、为什么是安科瑞？

在半导体厂房这样对供电可靠性要求极高的场所，弧光保护不是"可选项"，而是"必选项"。安科瑞凭借以下优势成为本项目的最终选择：

✅ 毫秒级动作速度：7.8ms内完成从检测到跳闸的全过程，将弧光损害降到最低

✅ 软硬一体方案：从弧光传感器、光纤到保护装置，全链条自主研发，系统兼容性最优

✅ 分层保护逻辑：母线保护+单柜保护双管齐下，既有选择性又不留死角

✅ 丰富项目经验：在电子制造、数据中心、医院等对供电可靠性要求极高的行业拥有大量成熟案例

✅ 持续技术保障：装置实时自检、故障记录、通讯上传，为运维提供全方位数据支持

七、看不见的守护者

在半导体厂房洁净、安静的配电室里，38面低压开关柜井然有序地排列着。安科瑞ARB弧光保护系统的传感器和装置安静地嵌入其中——平日里它们不声不响，但一旦弧光故障发生的瞬间，它们将在7毫秒内挺身而出，切断故障，守护数十亿设备资产的安全。

这，就是"安全闪电侠"的使命。
